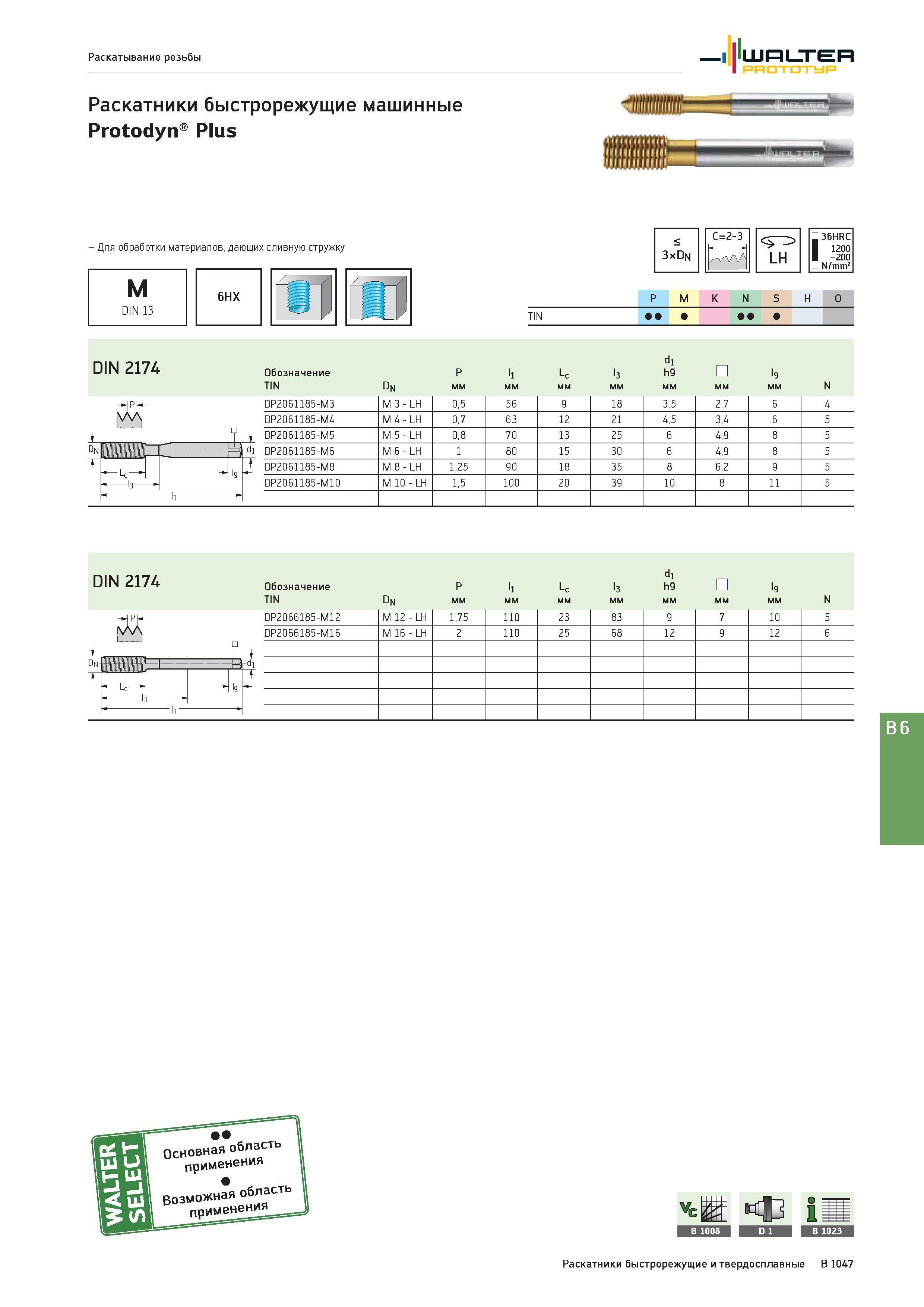

Раскатывание резьбы Walter Prototyp Раскатники быстрорежущие машинные Protodyn Plus Для обработки материалов, дающих сливную стружку < C=2-3 36HRC 1 1200 1 -200 ” N/mm2 3xDn sS\f\A LH P M K N S H O Группы обрабатываемых материалов по ISO TIN DIN 2174 Dn IMfillF C\ -Щ i lllllilllil Lc H Is '3 ll Обозначение P l1 Lc l3 h9 l9 TIN Dn мм N DP2061185-M3 M 3 - LH 0,5 56 9 18 3,5 2,7 6 4 DP2061185-M4 M 4 - LH 0,7 63 12 21 4,5 3,4 6 5 DP2061185-M5 M 5 - LH 0,8 70 13 25 6 4,9 8 5 DP2061185-M6 M 6 - LH 1 80 15 30 6 4,9 8 5 DP2061185-M8 M 8 - LH 1,25 90 18 35 8 6,2 9 5 DP2061185-M10 M 10 - LH 1,5 100 20 39 10 8 11 5 DIN 2174 Обозначение TIN Dn P мм l1 мм Lc мм 1з мм 19 м -O.C2 мм l9 мм N l z DP2066185-M12 M 12 - LH 1,75 110 23 83 9 7 10 5 DP2066185-M16 M 16 - LH 2 110 25 68 12 9 12 6 Dn rfl + Lc T - 1 - li B 6 Раскатники быстрорежущие и твердосплавные B 1047
