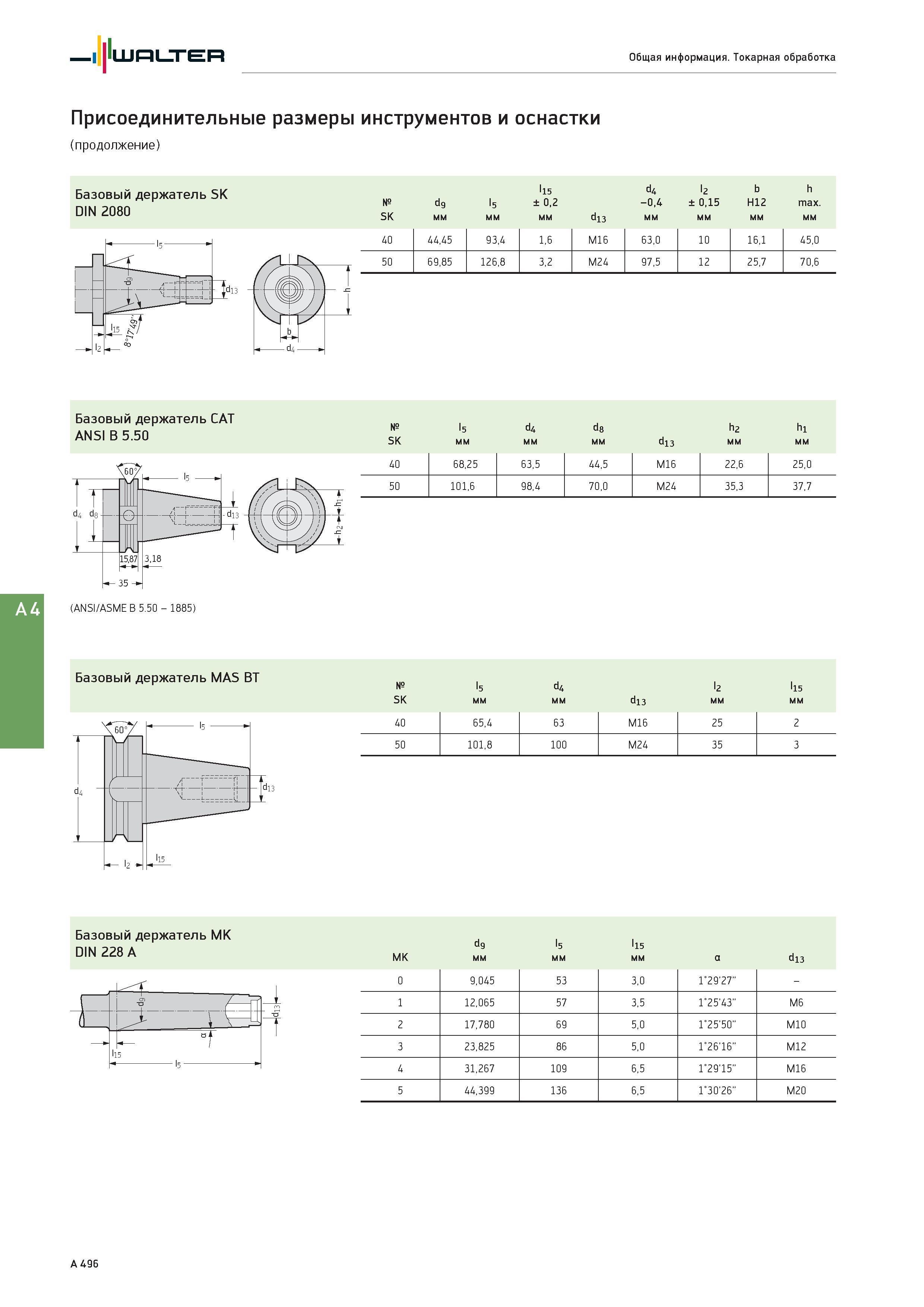

Walter Общая информация. Токарная обработка Присоединительные размеры инструментов и оснастки Базовый держатель SK № l5 l15 + 0,2 d4 -0,4 l2 + 0,15 b H12 h max. DIN 2080 SK мм d13 мм 40 44,45 93,4 1,6 M16 63,0 10 16,1 45,0 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 Базовый держатель CAT ANSI B 5.50 № SK l5 мм d4 мм d8 мм d13 h2 мм h1 мм 40 68,25 63,5 44,5 M16 22,6 25,0 50 101,6 98,4 70,0 M24 35,3 37,7 Базовый держатель MAS BT № l5 d4 l2 l15 SK мм d13 мм 40 65,4 63 M16 25 2 50 101,8 100 M24 35 3 Базовый держатель MK DIN 228 A J f ГТ- / > I vi li a 5 l5 L d9 l5 l15 MK мм a d13 0 9,045 53 3,0 1°29'27” - 1 12,065 57 3,5 1°25'43” M6 2 17,780 69 5,0 1°25'50” M10 3 23,825 86 5,0 1°26'16” M12 4 31,267 109 6,5 1°29'15” M16 5 44,399 136 6,5 1°30'26” M20 A 496
