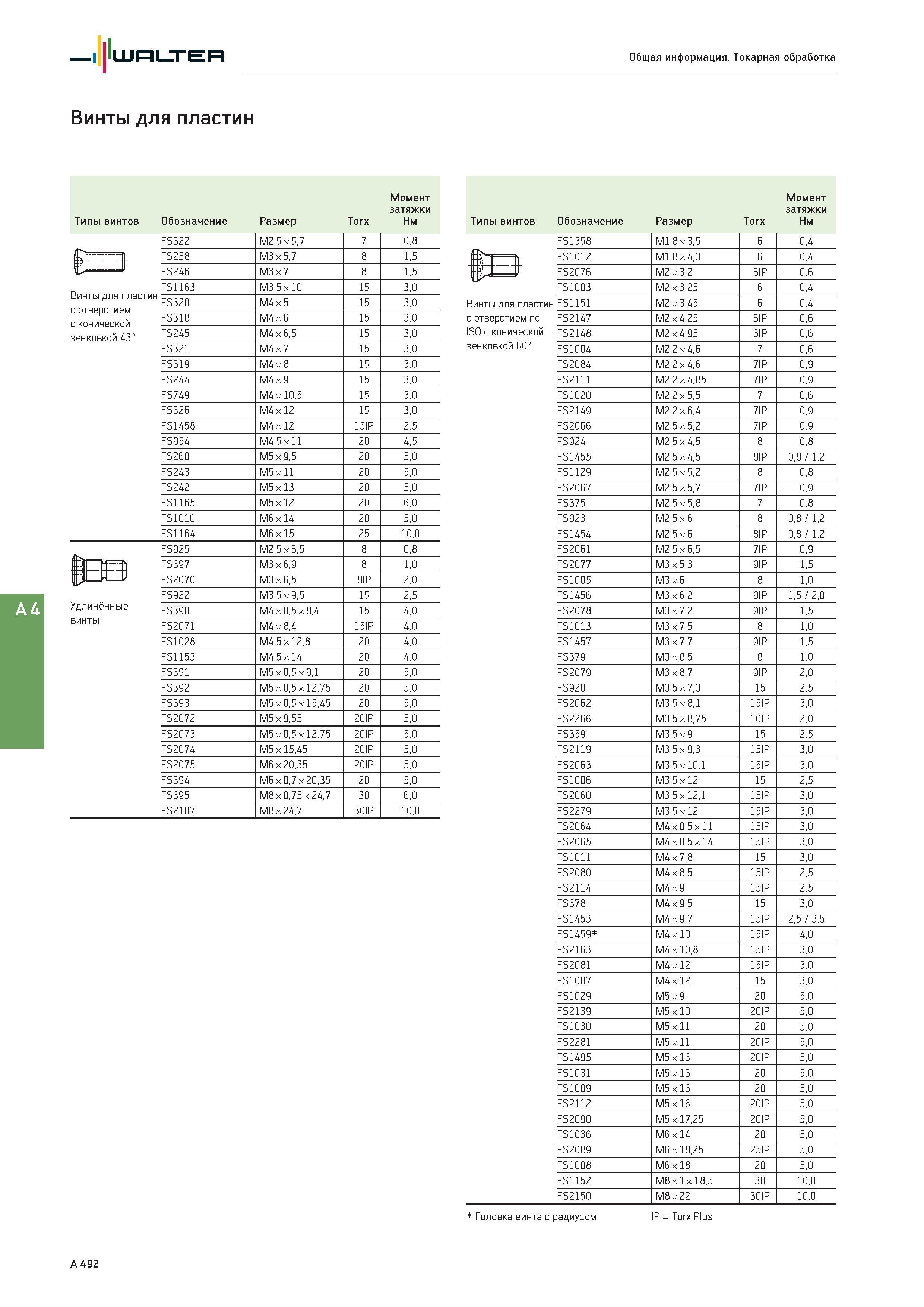

Walter Общая информация. Токарная обработка Винты для пластин Момент затяжки Типы винтов Обозначение Размер Torx Нм Винты для пластин с отверстием с конической зенковкой 43° Удлинённые винты FS322 M2,5 x 5,7 7 0,8 FS258 M3 x 5,7 8 1,5 FS246 M3 x 7 8 1,5 FS1163 M3,5 x 10 15 3,0 FS320 M4 x 5 15 3,0 FS318 M4 x 6 15 3,0 FS245 M4 x 6,5 15 3,0 FS321 M4 x 7 15 3,0 FS319 M4 x 8 15 3,0 FS244 M4 x 9 15 3,0 FS749 M4 x 10,5 15 3,0 FS326 M4 x 12 15 3,0 FS1458 M4 x 12 15IP 2,5 FS954 M4,5 x 11 20 4,5 FS260 M5 x 9,5 20 5,0 FS243 M5 x 11 20 5,0 FS242 M5 x 13 20 5,0 FS1165 M5 x 12 20 6,0 FS1010 M6 x 14 20 5,0 FS1164 M6 x 15 25 10,0 FS925 M2,5 x 6,5 8 0,8 FS397 M3 x 6,9 8 1,0 FS2070 M3 x 6,5 8IP 2,0 FS922 M3,5 x 9,5 15 2,5 FS390 M4 x 0,5 x 8,4 15 4,0 FS2071 M4 x 8,4 15IP 4,0 FS1028 M4,5 x 12,8 20 4,0 FS1153 M4,5 x 14 20 4,0 FS391 M5 x 0,5 x 9,1 20 5,0 FS392 5 ,7 2, LO 0, 5 20 5,0 FS393 M5 x 0,5 x 15,45 20 5,0 FS2072 M5 x 9,55 20IP 5,0 FS2073 M5 x 0,5 x 12,75 20IP 5,0 FS2074 M5 x 15,45 20IP 5,0 FS2075 M6 x 20,35 20IP 5,0 FS394 M6 x 0,7 x 20,35 20 5,0 FS395 M8 x 0,75 x 24,7 30 6,0 FS2107 M8 x 24,7 30IP 10,0 Момент затяжки Типы винтов Обозначение Размер Torx Нм FS1358 M1,8 x 3,5 6 0,4 s FS1012 M1,8 x 4,3 6 0,4 FS2076 ,2 3, 2 6IP 0,6 FS1003 M2 x 3,25 6 0,4 Винты для пластин FS1151 M2 x 3,45 6 0,4 с отверстием по FS2147 M2 x 4,25 6IP 0,6 ISO с конической FS2148 M2 x 4,95 6IP 0,6 зенковкой 60° FS1004 M2,2 x 4,6 7 0,6 FS2084 M2,2 x 4,6 7IP 0,9 FS2111 M2,2 x 4,85 7IP 0,9 FS1020 M2,2 x 5,5 7 0,6 FS2149 M2,2 x 6,4 7IP 0,9 FS2066 M2,5 x 5,2 7IP 0,9 FS924 M2,5 x 4,5 8 0,8 FS1455 M2,5 x 4,5 8IP 0,8 / 1,2 FS1129 M2,5 x 5,2 8 0,8 FS2067 M2,5 x 5,7 7IP 0,9 FS375 M2,5 x 5,8 7 0,8 FS923 M2,5 x 6 8 0,8 / 1,2 FS1454 M2,5 x 6 8IP 0,8 / 1,2 FS2061 M2,5 x 6,5 7IP 0,9 FS2077 M3 x 5,3 9IP 1,5 FS1005 M3 x 6 8 1,0 FS1456 M3 x 6,2 9IP 1,5 / 2,0 FS2078 M3 x 7,2 9IP 1,5 FS1013 M3 x 7,5 8 1,0 FS1457 M3 x 7,7 9IP 1,5 FS379 M3 x 8,5 8 1,0 FS2079 M3 x 8,7 9IP 2,0 FS920 M3,5 x 7,3 15 2,5 FS2062 M3,5 x 8,1 15IP 3,0 FS2266 M3,5 x 8,75 10IP 2,0 FS359 M3,5 x 9 15 2,5 FS2119 M3,5 x 9,3 15IP 3,0 FS2063 M3,5 x 10,1 15IP 3,0 FS1006 M3,5 x 12 15 2,5 FS2060 M3,5 x 12,1 15IP 3,0 FS2279 M3,5 x 12 15IP 3,0 FS2064 M4 x 0,5 x 11 15IP 3,0 FS2065 M4 x 0,5 x 14 15IP 3,0 FS1011 P' 7, 8 15 3,0 FS2080 M4 x 8,5 15IP 2,5 FS2114 M4 x 9 15IP 2,5 FS378 M4 x 9,5 15 3,0 FS1453 P' 9, 7 15IP 2,5 / 3,5 FS1459 M4 x 10 15IP 4,0 FS2163 P' 0, 8 15IP 3,0 FS2081 M4 x 12 15IP 3,0 FS1007 M4 x 12 15 3,0 FS1029 M5 x 9 20 5,0 FS2139 M5 x 10 20IP 5,0 FS1030 M5 x 11 20 5,0 FS2281 M5 x 11 20IP 5,0 FS1495 M5 x 13 20IP 5,0 FS1031 M5 x 13 20 5,0 FS1009 M5 x 16 20 5,0 FS2112 M5 x 16 20IP 5,0 FS2090 5 ,2 7, 5 20IP 5,0 FS1036 M6 x 14 20 5,0 FS2089 M6 x 18,25 25IP 5,0 FS1008 M6 x 18 20 5,0 FS1152 ,5 8, 8 30 10,0 FS2150 M8 x 22 30IP 10,0 Головка винта с радиусом IP = Torx Plus A 492
