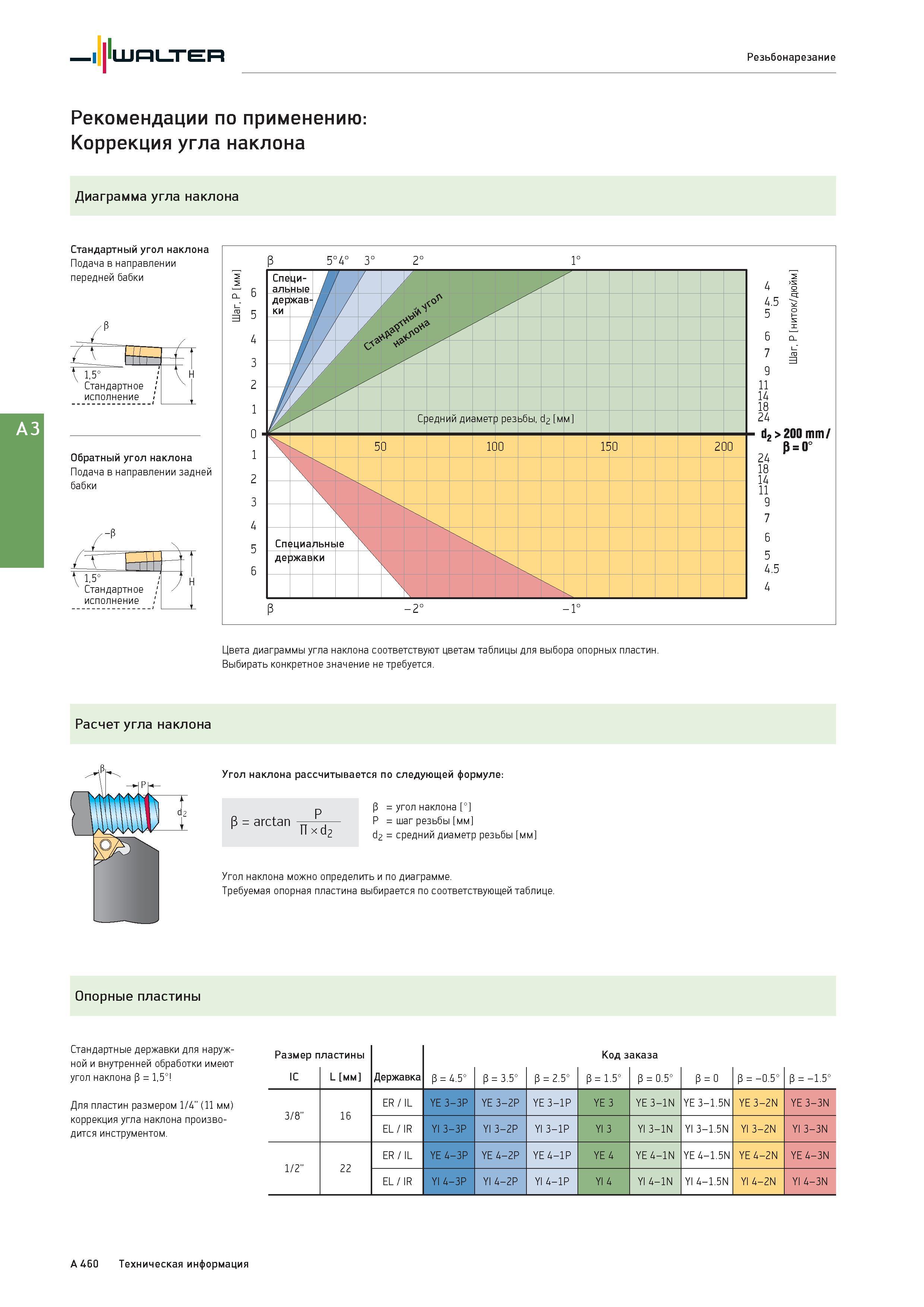

I 'Ш1=11 Л"ЕИ Резьбонарезание Рекомендации по применению: Коррекция угла наклона Диаграмма угла наклона Стандартный угол наклона Подача в направлении передней бабки A 3 Обратный угол наклона Подача в направлении задней бабки Цвета диаграммы угла наклона соответствуют цветам таблицы для выбора опорных пластин. Выбирать конкретное значение не требуется. Расчет угла наклона Угол наклона рассчитывается по следующей формуле: в = arctan х в = угол наклона ° P = шаг резьбы мм d2 = средний диаметр резьбы мм Угол наклона можно определить и по диаграмме. Требуемая опорная пластина выбирается по соответствующей таблице. P Опорные пластины Стандартные державки для наружной и внутренней обработки имеют угол наклона р = 1,5° Для пластин размером 1/4” (11 мм) коррекция угла наклона производится инструментом. Размер IC ластины L мм Державка в = 4.5° в = 3.5° .5° II в Код з в = 1.5° аказа в = 0.5° 0 = в .5° 0. - = в в = -1.5° 3/8" 16 ER / IL YE 3-3P YE 3-2P YE 3-1P YE 3 YE 3-1N YE 3-1.5N YE 3-2N YE 3-3N EL / IR YI 3-3P P 2 1 3 YI YI 3-1P YI 3 YI 3-1N YI 3-1.5N N 2 1 3 YI YI 3-3N 1/2" 22 ER / IL YE 4-3P YE 4-2P YE 4-1P YE 4 YE 4-1N YE 4-1.5N YE 4-2N YE 4-3N EL / IR YI 4-3P YI 4-2P YI 4-1P YI 4 YI 4-1N YI 4-1.5N YI 4-2N YI 4-3N A 460 Техническая информация
