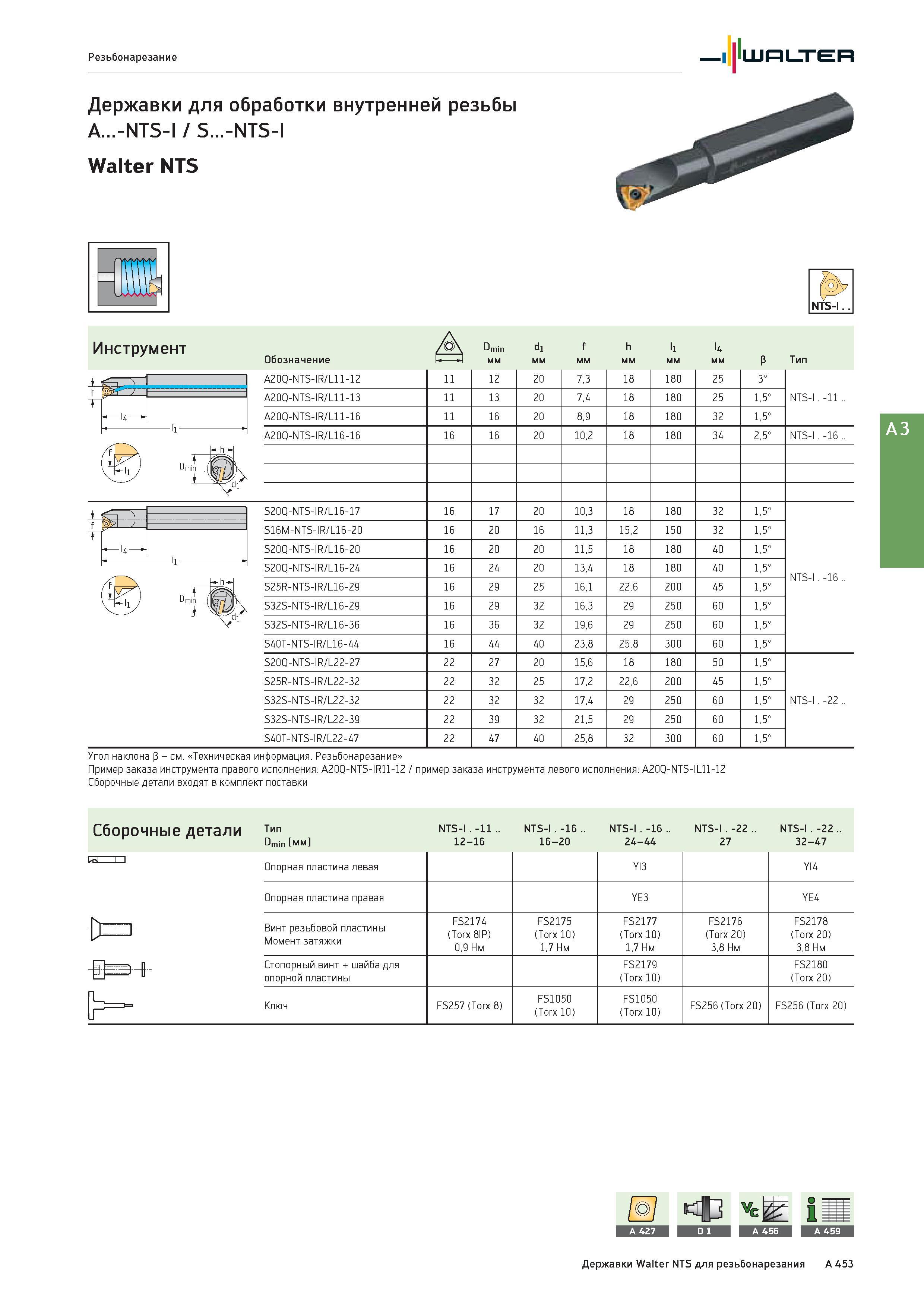

Резьбонарезание Walter Державки для обработки внутренней резьбы A...-NTS-I / S...-NTS-I Walter NTS NTS-I. Инструмент Dmin dl f h ll 14 Обозначение 1- -1 мм Р Тип A20Q-NTS-IR/L11-12 11 12 20 7,3 18 180 25 3° NTS-I . -11 .. A20Q-NTS-IR/L11-13 11 13 20 7,4 18 180 25 1,5° A20Q-NTS-IR/L11-16 11 16 20 8,9 18 180 32 1,5° A20Q-NTS-IR/L16-16 16 16 20 10,2 18 180 34 2,5° NTS-I . -16 .. S20Q-NTS-IR/L16-17 16 17 20 10,3 18 180 32 1,5° NTS-I . -16 .. S16M-NTS-IR/L16-20 16 20 16 11,3 15,2 150 32 1,5° S20Q-NTS-IR/L16-20 16 20 20 11,5 18 180 40 1,5° S20Q-NTS-IR/L16-24 16 24 20 13,4 18 180 40 1,5° S25R-NTS-IR/L16-29 16 29 25 16,1 22,6 200 45 1,5° S32S-NTS-IR/L16-29 16 29 32 16,3 29 250 60 1,5° S32S-NTS-IR/L16-36 16 36 32 19,6 29 250 60 1,5° S40T-NTS-IR/L16-44 16 44 40 23,8 25,8 300 60 1,5° S20Q-NTS-IR/L22-27 22 27 20 15,6 18 180 50 1,5° NTS-I . -22 .. S25R-NTS-IR/L22-32 22 32 25 17,2 22,6 200 45 1,5° S32S-NTS-IR/L22-32 22 32 32 17,4 29 250 60 1,5° S32S-NTS-IR/L22-39 22 39 32 21,5 29 250 60 1,5° S40T-NTS-IR/L22-47 22 47 40 25,8 32 300 60 1,5° nmin ( i Л Угол наклона р - см. Техническая информация. Резьбонарезание Пример заказа инструмента правого исполнения: A20Q-NTS-IR11-12 / пример заказа инструмента левого исполнения: A20Q-NTS-IL11-12 Сборочные детали входят в комплект поставки Сборочные детали Тип NTS-I . -11 .. NTS-I . -16 .. NTS-I . -16 .. NTS-I . -22 .. NTS-I . -22 .. Dmin мм 12-16 16-20 4 4 - 4 2 27 7 4 - 2 3 'd U n Опорная пластина левая YI3 YI4 Опорная пластина правая YE3 YE4 -HF11 Винт резьбовой пластины Момент затяжки FS2174 (Torx 8IP) 0,9 Нм FS2175 (Torx 10) 1,7 Нм FS2177 (Torx 10) 1,7 Нм FS2176 (Torx 20) 3,8 Нм FS2178 (Torx 20) 3,8 Нм ЕН- 11 Стопорный винт + шайба для опорной пластины FS2179 (Torx 10) FS2180 (Torx 20) И=>= Ключ FS257 (Torx 8) FS1050 (Torx 10) FS1050 (Torx 10) FS256 (Torx 20) FS256 (Torx 20) А 42 ДЛ45бИ ИЛ459 Державки Walter NTS для резьбонарезания A 453
