457 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.A441

Каталог WALTER 2017 Инструмент и оснастка Стр. A441 0457 Lab2u

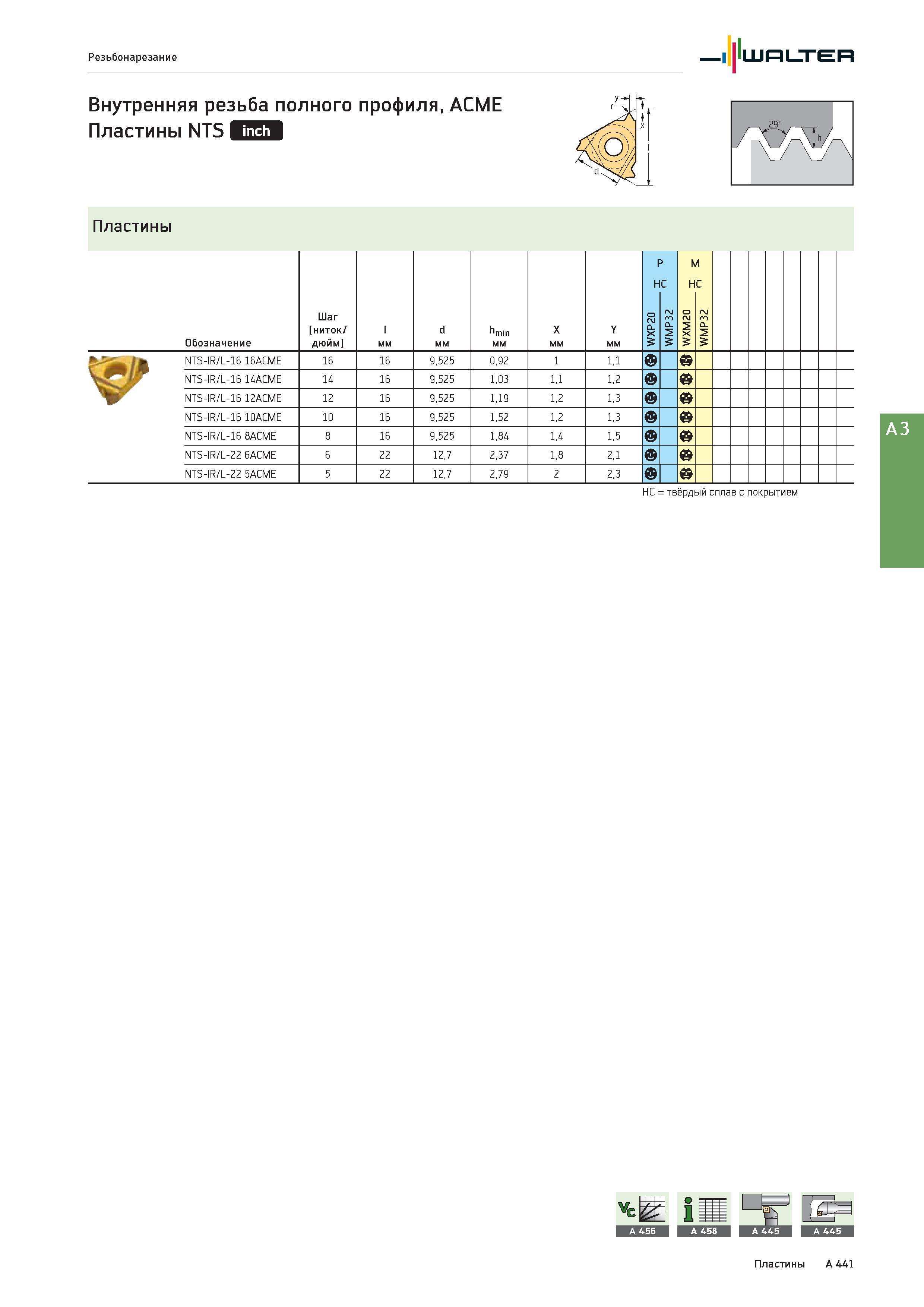

Резьбонарезание Walter Внутренняя резьба полного профиля, ACME Пластины NTS ПИЛ Пластины Обозначение Шаг ниток/ дюйм l мм d мм hmin мм X мм Y мм H 0 P X WX WMP32 n M H 0 2 X WX WMP32 n > NTS-IR/L-16 16ACME 16 16 9,525 0,92 1 1,1 NTS-IR/L-16 14ACME 14 16 9,525 1,03 1,1 1,2 NTS-IR/L-16 12ACME 12 16 9,525 1,19 1,2 1,3 NTS-IR/L-16 10ACME 10 16 9,525 1,52 1,2 1,3 NTS-IR/L-16 8ACME 8 16 9,525 1,84 1,4 1,5 NTS-IR/L-22 6ACME 6 22 12,7 2,37 1,8 2,1 NTS-IR/L-22 5ACME 5 22 12,7 2,79 2 2,3 HC твёрдый сплав с покрытием Пластины A 441
