444 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.A428

Каталог WALTER 2017 Инструмент и оснастка Стр. A428 0444 Lab2u

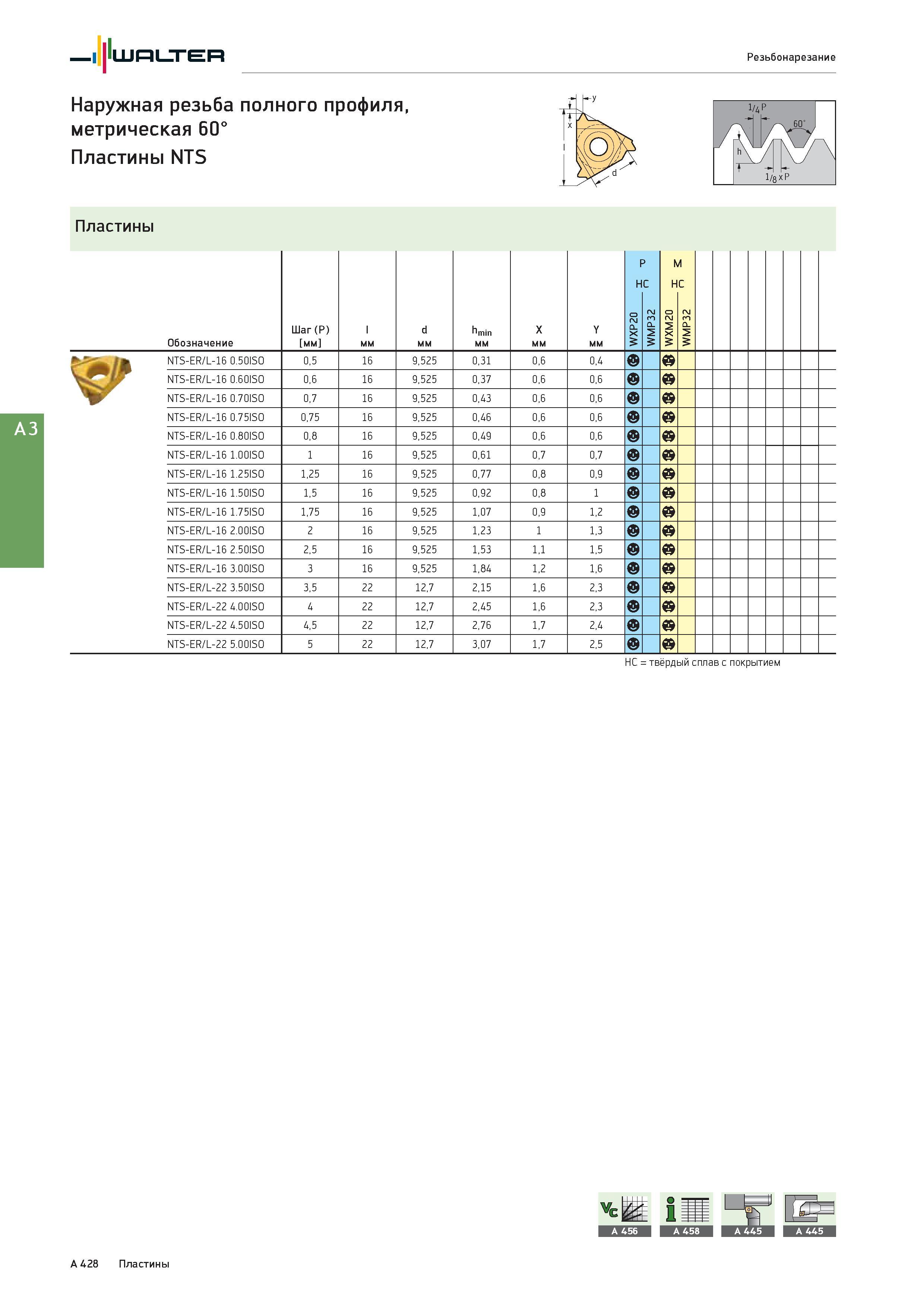

Walter Резьбонарезание Наружная резьба полного профиля, метрическая 60° Пластины NTS Пластины Обозначение Шаг (P) мм l мм d мм hmin мм X мм Y мм H 0 rj P X 5 WMP32 n M H 0 rj 2 X 5 WMP32 n NTS-ER/L-16 0.50ISO O,5 16 9,525 O,31 O,6 O,4 NTS-ER/L-16 O.6OISO O,6 16 9,525 O,37 O,6 O,6 NTS-ER/L-16 O.7OISO O,7 16 9,525 O,43 O,6 O,6 NTS-ER/L-16 0.75ISO O,75 16 9,525 O,46 O,6 O,6 NTS-ER/L-16 O.8OISO O,8 16 9,525 O,49 O,6 O,6 NTS-ER/L-16 1.OOISO 1 16 9,525 O,61 O,7 O,7 NTS-ER/L-16 1.25ISO 1,25 16 9,525 O,77 O,8 O,9 NTS-ER/L-16 1.5OISO 1,5 16 9,525 O,92 O,8 1 NTS-ER/L-16 1.75ISO 1,75 16 9,525 1,O7 O,9 1,2 NTS-ER/L-16 2.OOISO 2 16 9,525 1,23 1 1,3 NTS-ER/L-16 2.5OISO 2,5 16 9,525 1,53 1,1 1,5 NTS-ER/L-16 3.OOISO 3 16 9,525 1,84 1,2 1,6 NTS-ER/L-22 3.5OISO 3,5 22 12,7 2,15 1,6 2,3 NTS-ER/L-22 4.OOISO 4 22 12,7 2,45 1,6 2,3 NTS-ER/L-22 4.5OISO 4,5 22 12,7 2,76 1,7 2,4 NTS-ER/L-22 5.OOISO 5 22 12,7 3,O7 1,7 2,5 HC твёрдый сплав с покрытием A 428 Пластины
