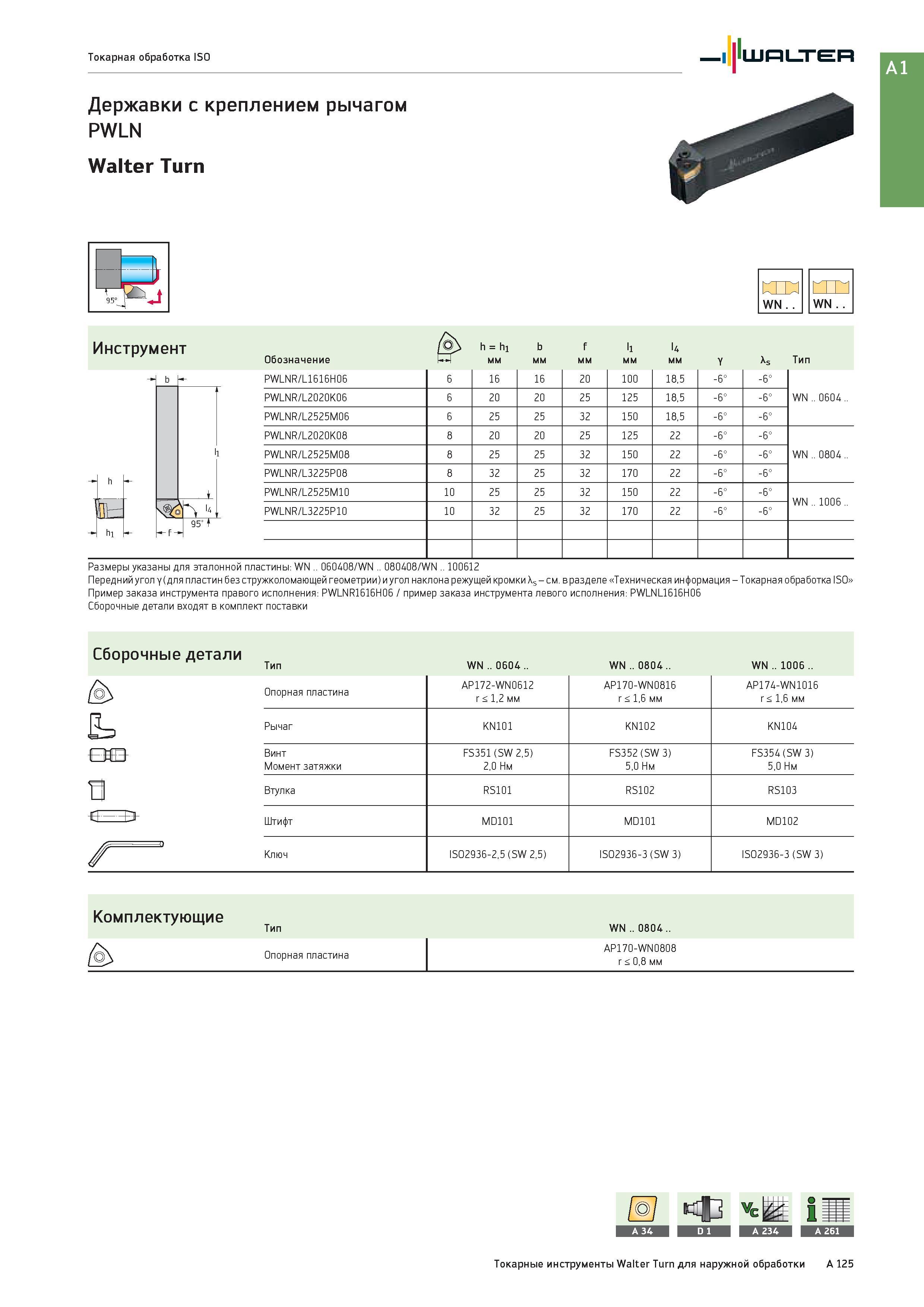

Инструмент Walter Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип - b - PWLNR/L1616H06 6 16 16 20 100 18,5 -6° -6° PWLNR/L2020K06 6 20 20 25 125 18,5 -6° -6° WN .. 0604 .. PWLNR/L2525M06 6 25 25 32 150 18,5 -6° -6° PWLNR/L2020K08 8 20 20 25 125 22 -6° -6° PWLNR/L2525M08 8 25 25 32 150 22 -6° -6° WN .. 0804 .. PWLNR/L3225P08 8 32 25 32 170 22 -6° -6° . t PWLNR/L2525M10 10 25 25 32 150 22 -6° -6° WN .. 1006 .. V К u PWLNR/L3225P10 10 32 25 32 170 22 -6° -6° 1 hi ч-f- J 951 Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PWLNR1616H06 / пример заказа инструмента левого исполнения: PWLNL1616H06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. L > Опорная пластина AP172-WN0612 r < 1,2 мм AP170-WN0816 r < 1,6 мм AP174-WN1016 r < 1,6 мм b Рычаг KN101 KN102 KN104 Винт Момент затяжки FS351 (SW 2,5) 2,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм В Втулка RS101 RS102 RS103 я- Штифт MD101 MD101 MD102 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r < 0,8 мм Токарные инструменты Walter Turn для наружной обработки A 125
