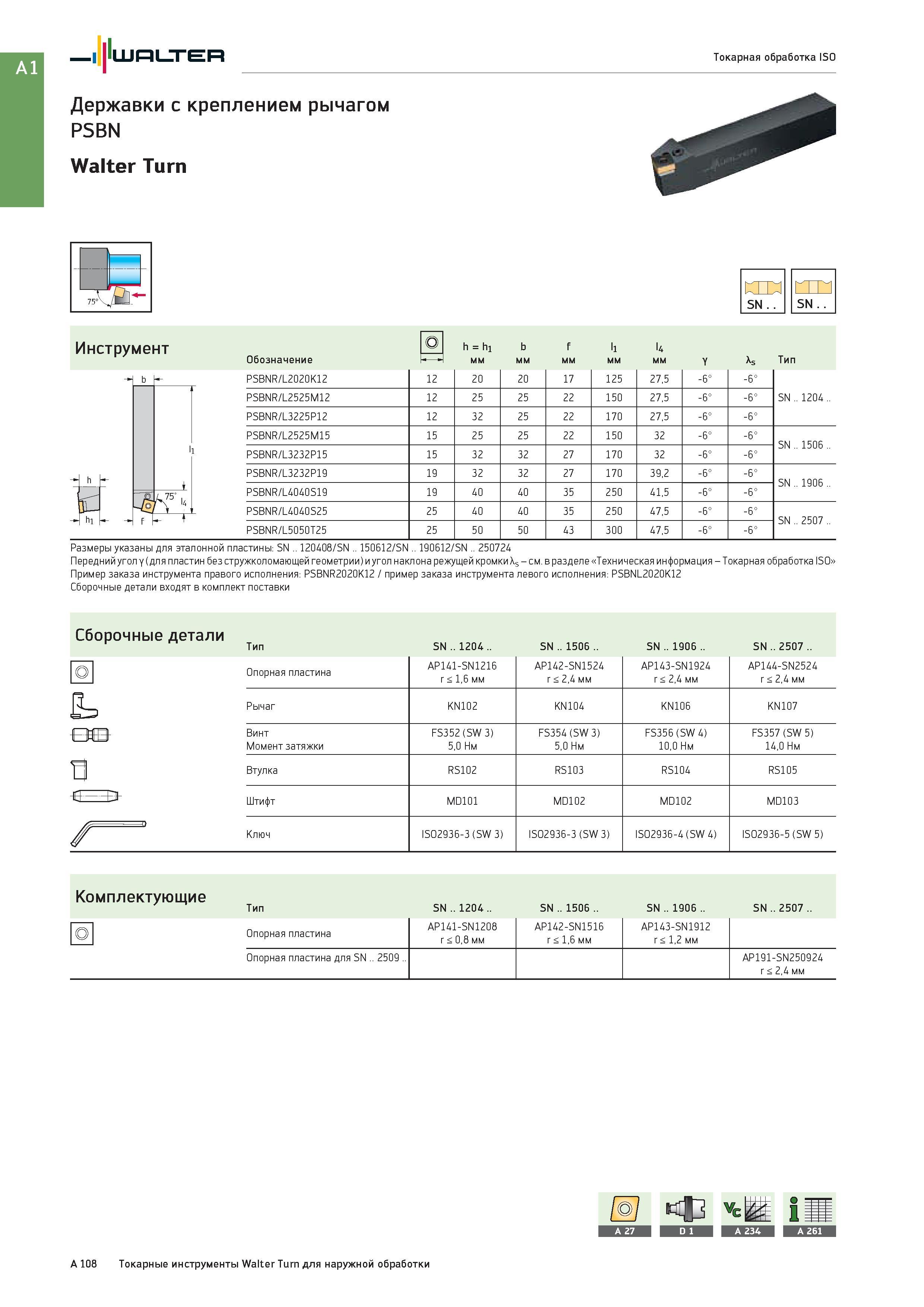

Инструмент Walter _ h = h1 b f l1 l4 Обозначение мм Y As Тип PSBNR/L2020K12 12 20 20 17 125 27,5 -6° -6° PSBNR/L2525M12 12 25 25 22 150 27,5 -6° -6° SN 1204 .. PSBNR/L3225P12 12 32 25 22 170 27,5 -6° -6° PSBNR/L2525M15 15 25 25 22 150 32 -6° -6° SN 1506 .. PSBNR/L3232P15 15 32 32 27 170 32 -6° -6° PSBNR/L3232P19 19 32 32 27 170 39,2 -6° -6° SN 1906 .. PSBNR/L4040S19 19 40 40 35 250 41,5 -6° -6° PSBNR/L4040S25 25 40 40 35 250 47,5 -6° -6° SN . 2507 .. PSBNR/L5050T25 25 50 50 43 300 47,5 -6° -6° Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PSBNR2020K12 / пример заказа инструмента левого исполнения: PSBNL2020K12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP141-SN1216 AP142-SN1524 AP143-SN1924 AP144-SN2524 м r < 1,6 мм r < 2,4 мм r < 2,4 мм r < 2,4 мм Рычаг KN102 KN104 KN106 KN107 Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм FS357 (SW 5) 14,0 Нм В Втулка RS102 RS103 RS104 RS105 - +- =F> Штифт MD101 MD102 MD102 MD103 / Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. О Опорная пластина AP141-SN1208 r < 0,8 мм AP142-SN1516 r < 1,6 мм AP143-SN1912 r < 1,2 мм Опорная пластина для SN .. 2509 .. AP191-SN250924 r < 2,4 мм A 108 Токарные инструменты Walter Turn для наружной обработки
