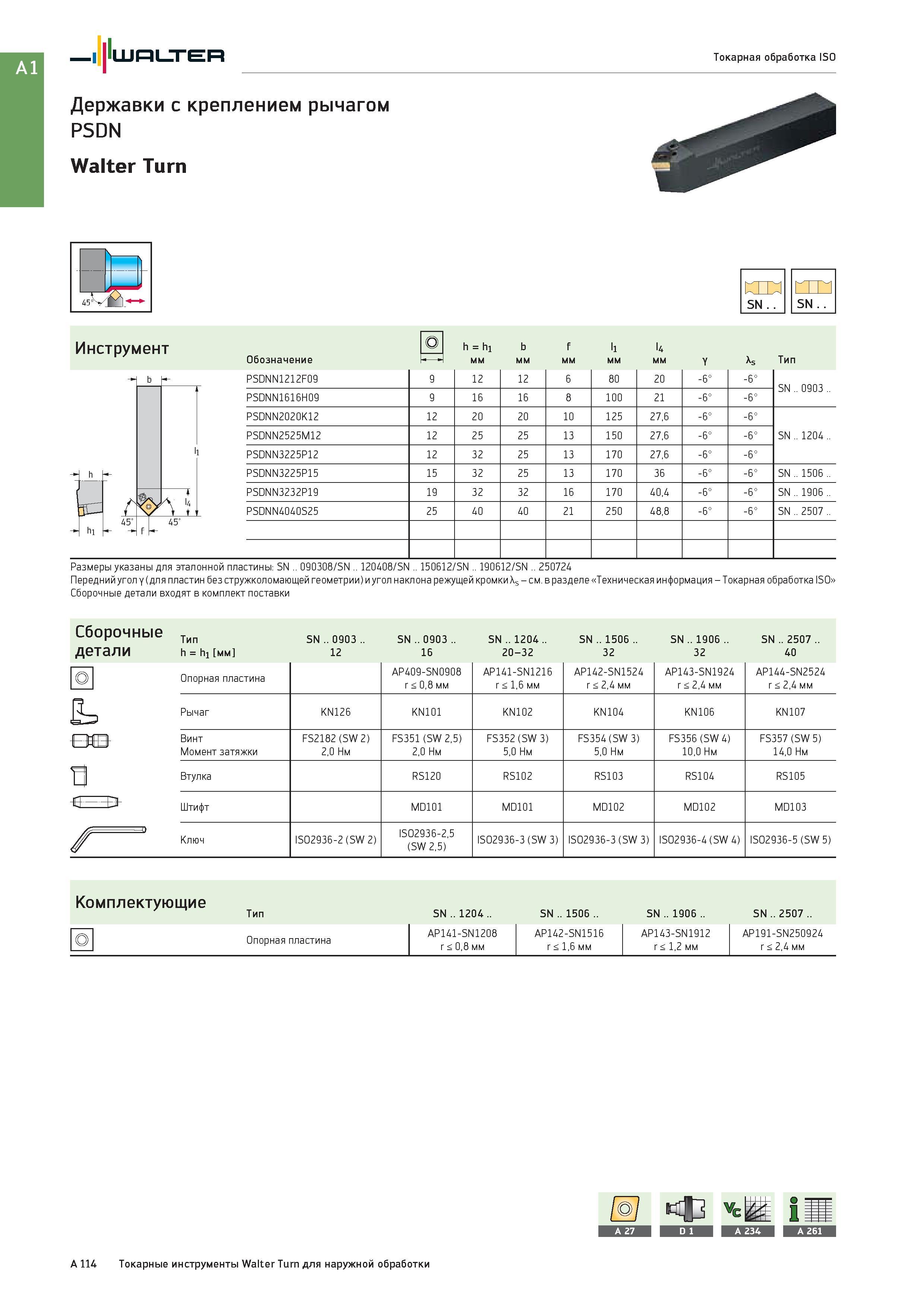

130 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A114 |
|||||
Инструмент Walter h = h1 b f l1 l4 Обозначение мм Y As Тип PSDNN1212F09 9 12 12 6 80 20 -6° -6° SN 0903 PSDNN1616H09 9 16 16 8 100 21 -6° -6° PSDNN2020K1Инструмент Walter h = h1 b f l1 l4 Обозначение мм Y As Тип PSDNN1212F09 9 12 12 6 80 20 -6° -6° SN .. 0903 .. PSDNN1616H09 9 16 16 8 100 21 -6° -6° PSDNN2020K12 12 20 20 10 125 27,6 -6° -6° SN .. 1204 .. PSDNN2525M12 12 25 25 13 150 27,6 -6° -6° PSDNN3225P12 12 32 25 13 170 27,6 -6° -6° PSDNN3225P15 15 32 25 13 170 36 -6° -6° SN .. 1506 .. PSDNN3232P19 19 32 32 16 170 40,4 -6° -6° SN .. 1906 .. PSDNN4040S25 25 40 40 21 250 48,8 -6° -6° SN .. 2507 .. Размеры указаны для эталонной пластины: SN .. 090308/SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки Сборочные детали Тип h = hi мм SN .. 0903 .. 12 SN .. 0903 .. 16 SN .. 1204 .. 20-32 SN .. 1506 .. 32 SN .. 1906 .. 32 SN .. 2507 .. 40 О Опорная пластина AP409-SN0908 r < 0,8 мм AP141-SN1216 r < 1,6 мм AP142-SN1524 r < 2,4 мм AP143-SN1924 r < 2,4 мм AP144-SN2524 r < 2,4 мм JL Рычаг KN126 KN101 KN102 KN104 KN106 KN107 -RBR- Винт FS2182 (SW 2) FS351 (SW 2,5) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS357 (SW 5) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм 14,0 Нм n Втулка RS120 RS102 RS103 RS104 RS105 -ti- Штифт MD101 MD101 MD102 MD102 MD103 f Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. О Опорная пластина AP141-SN1208 r < 0,8 мм AP142-SN1516 r < 1,6 мм AP143-SN1912 r < 1,2 мм AP191-SN250924 r < 2,4 мм A 114 Токарные инструменты Walter Turn для наружной обработки |
|||||
