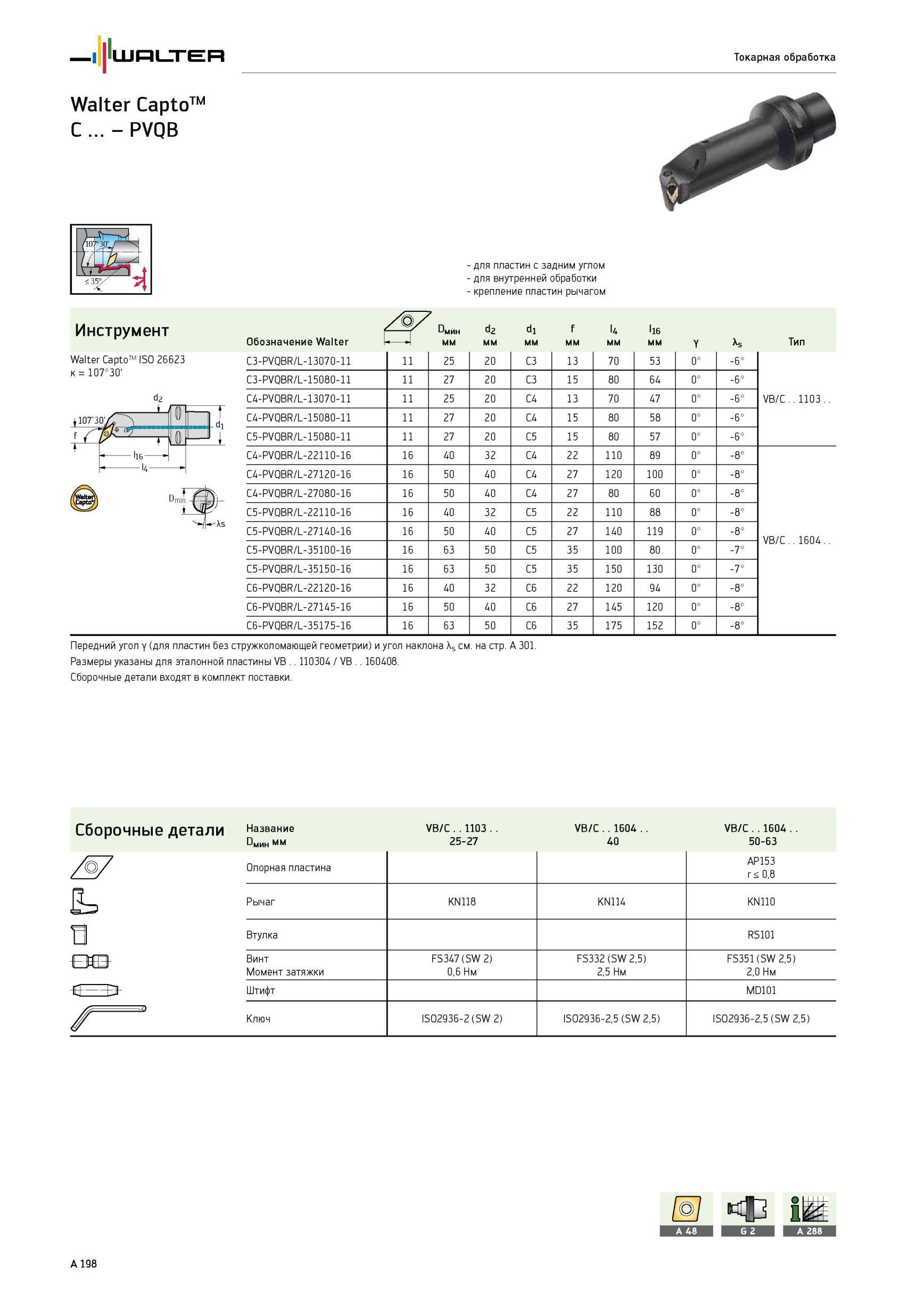

Инструмент C - PVQB Walter Capto ISO 26623 к 107°30' для пластин с задним углом для внутренней обработки крепление пластин рычагом d2 d1 l16 C3-PVQBR/L-13070-

Инструмент C - PVQB Walter Capto ISO 26623 к 107°30' для пластин с задним углом для внутренней обработки крепление пластин рычагом d2 d1 l16 C3-PVQBR/L-13070-11 11 25 20 C3 13 70 53 0° -6° VB/C..1103.. C3-PVQBR/L-15080-11 11 27 20 C3 15 80 64 0° -6° C4-PVQBR/L-13070-11 11 25 20 C4 13 70 47 0° -6° C4-PVQBR/L-15080-11 11 27 20 C4 15 80 58 0° -6° C5-PVQBR/L-15080-11 11 27 20 C5 15 80 57 0° -6° C4-PVQBR/L-22110-16 16 40 32 C4 22 110 89 0° -8° VB/C..1604.. C4-PVQBR/L-27120-16 16 50 40 C4 27 120 100 0° -8° C4-PVQBR/L-27080-16 16 50 40 C4 27 80 60 0° -8° C5-PVQBR/L-22110-16 16 40 32 C5 22 110 88 0° -8° C5-PVQBR/L-27140-16 16 50 40 C5 27 140 119 0° -8° C5-PVQBR/L-35100-16 16 63 50 C5 35 100 80 0° -7° C5-PVQBR/L-35150-16 16 63 50 C5 35 150 130 0° -7° C6-PVQBR/L-22120-16 16 40 32 C6 22 120 94 0° -8° C6-PVQBR/L-27145-16 16 50 40 C6 27 145 120 0° -8° C6-PVQBR/L-35175-16 16 63 50 C6 35 175 152 0° -8° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины VB 110304 / VB 160408. Сборочные детали входят в комплект поставки. D f мин Сборочные детали Название Рмин мм VB/C..1103.. 25-27 VB/C..1604.. 40 VB/C 1604 50-63 /57 Опорная пластина AP153 r 0,8 Рычаг KN118 KN114 KN110 в Втулка RS101 Винт FS347 (SW 2) FS332 (SW 2,5) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,5 Нм 2,0 Нм Штифт MD101 / Ключ ISO2936-2 (SW 2) ISO2936-2.5 (SW 2,5) ISO2936-2,5 (SW 2,5) Токарная обработка Walter Capto
