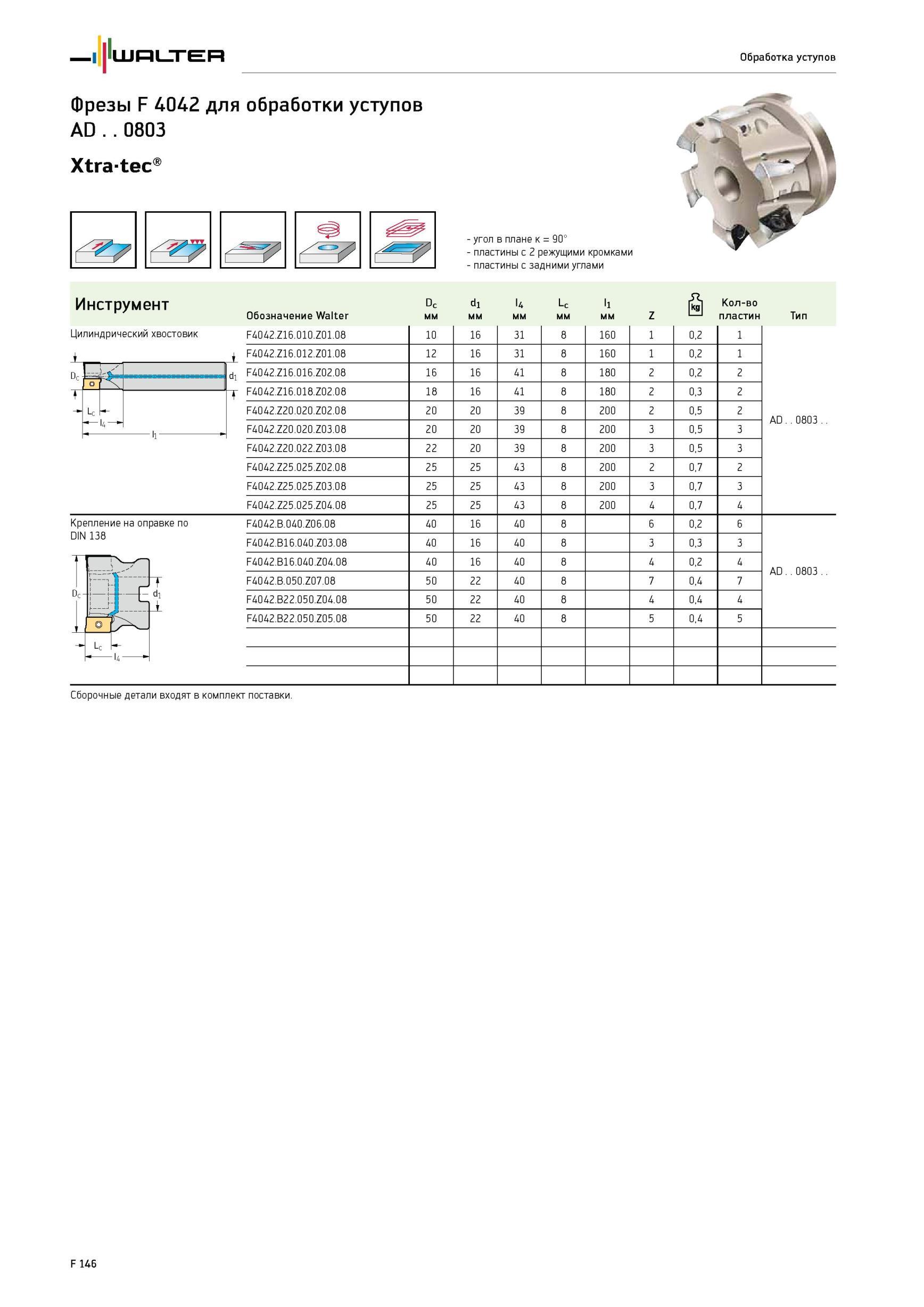

Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени Каталог WALTER 2012 Инструмент и оснастка Стр. F146 1796 Lab2u

Обновлено 2020-04-05 20:38:02

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1796 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F146
Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначени Фрезы Walter F 4042 для обработки уступов AD 0803 Xtra-tec у угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип Цилиндрический хвостовик F4042.Z16.010.Z01.08 10 16 31 8 160 1 0,2 1 AD 0803.. F4042.Z16.012.Z01.08 12 16 31 8 160 1 0,2 1 F4042.Z16.016.Z02.08 16 16 41 8 180 2 0,2 2 F4042.Z16.018.Z02.08 18 16 41 8 180 2 0,3 2 F4042.Z20.020.Z02.08 20 20 39 8 200 2 0,5 2 F4042.Z20.020.Z03.08 20 20 39 8 200 3 0,5 3 F4042.Z20.022.Z03.08 22 20 39 8 200 3 0,5 3 F4042.Z25.025.Z02.08 25 25 43 8 200 2 0,7 2 F4042.Z25.025.Z03.08 25 25 43 8 200 3 0,7 3 F4042.Z25.025.Z04.08 25 25 43 8 200 4 0,7 4 F4042.B.040.Z06.08 40 16 40 8 6 0,2 6 AD 0803.. F4042.B16.040.Z03.08 40 16 40 8 3 0,3 3 F4042.B16.040.Z04.08 40 16 40 8 4 0,2 4 F4042.B.050.Z07.08 50 22 40 8 7 0,4 7 F4042.B22.050.Z04.08 50 22 40 8 4 0,4 4 F4042.B22.050.Z05.08 50 22 40 8 5 0,4 5 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. F 146
