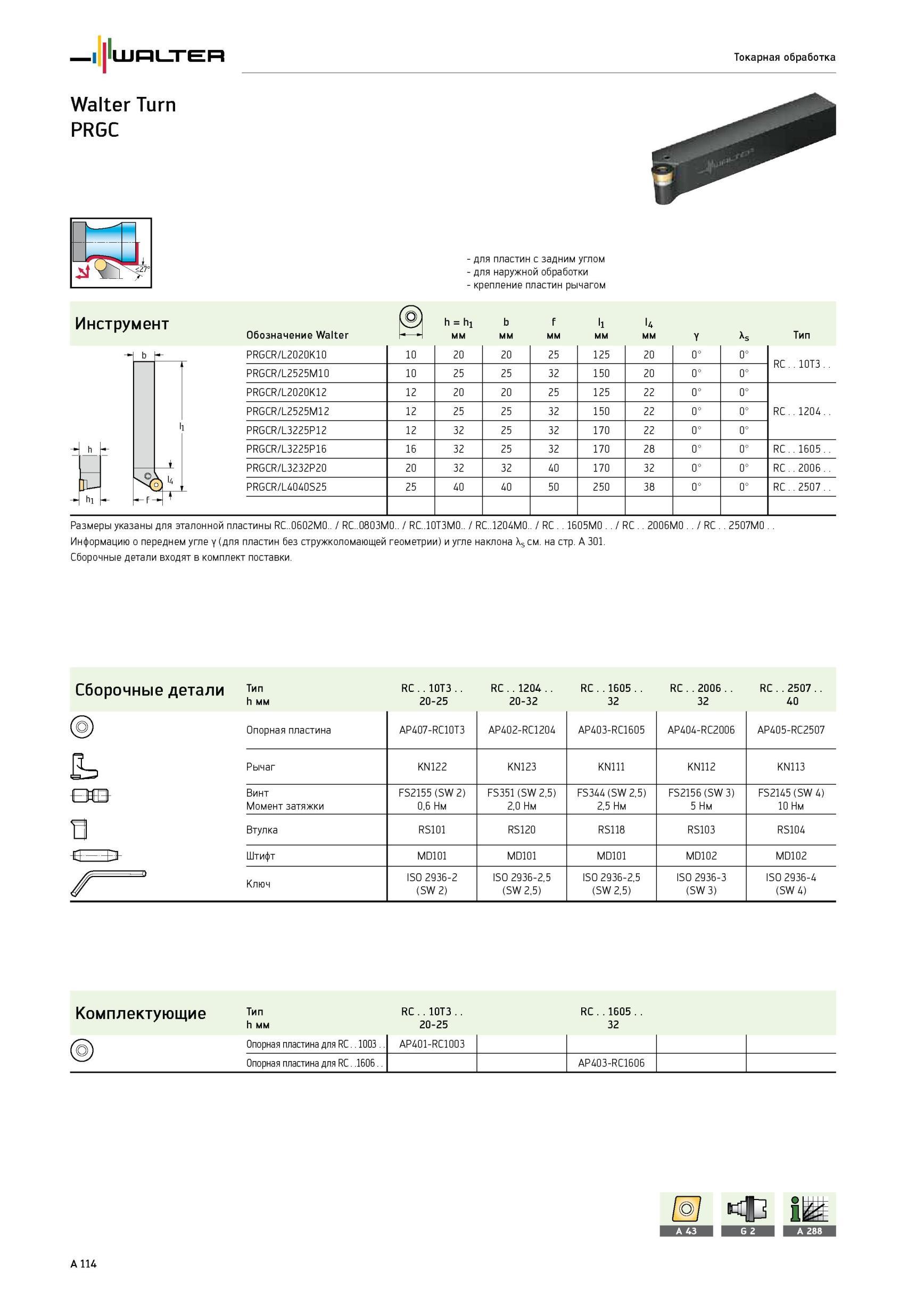

Державки Walter Turn PRGC для пластин с задним углом для наружной обработки крепление пластин рычагом Инструмент h h1 b f l1 l4 Обозначение h 1 мм Y As Тип PR

Державки Walter Turn PRGC для пластин с задним углом для наружной обработки крепление пластин рычагом Инструмент h h1 b f l1 l4 Обозначение h 1 мм Y As Тип PRGCR/L2020K10 10 20 20 25 125 20 0° 0° RC 10T3 PRGCR/L2525M10 10 25 25 32 150 20 0° 0° PRGCR/L2020K12 12 20 20 25 125 22 0° 0° PRGCR/L2525M12 12 25 25 32 150 22 0° 0° RC 1204 PRGCR/L3225P12 12 32 25 32 170 22 0° 0° PRGCR/L3225P16 16 32 25 32 170 28 0° 0° RC 1605 PRGCR/L3232P20 20 32 32 40 170 32 0° 0° RC 2006 PRGCR/L4040S25 25 40 40 50 250 38 0° 0° RC 2507 Размеры указаны для эталонной пластины RC..0602M0.. / RC..0803M0.. / RC..10T3M0.. / RC..1204M0.. / RC 1605M0 / RC 2006M0 Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. / RC 2507M0 b Сборочные детали Тип h мм RC..10T3.. 20-25 RC..1204 20-32 RC 1605 32 RC 2006 32 RC 2507 40 Опорная пластина AP407-RC10T3 AP402-RC1204 AP403-RC1605 AP404-RC2006 AP405-RC2507 JL Рычаг KN122 KN123 KN111 KN112 KN113 Винт Момент затяжки FS2155 (SW 2) 0,6 Нм FS351 (SW 2,5) 2,0 Нм FS344 (SW 2,5) 2,5 Нм FS2156 (SW 3) 5 Нм FS2145 (SW 4) 10 Нм В Втулка RS101 RS120 RS118 RS103 RS104 -fr h> Штифт MD101 MD101 MD101 MD102 MD102 Ключ ISO 2936-2 (SW 2) ISO 2936-2,5 (SW 2,5) ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) Комплектующие Тип RC .. 10T3 .. RC .. 1605 .. h мм 20-25 32 Опорная пластина для RC 1003 AP401-RC1003 Опорная пластина для RC..1606 AP403-RC1606 Токарная обработка
