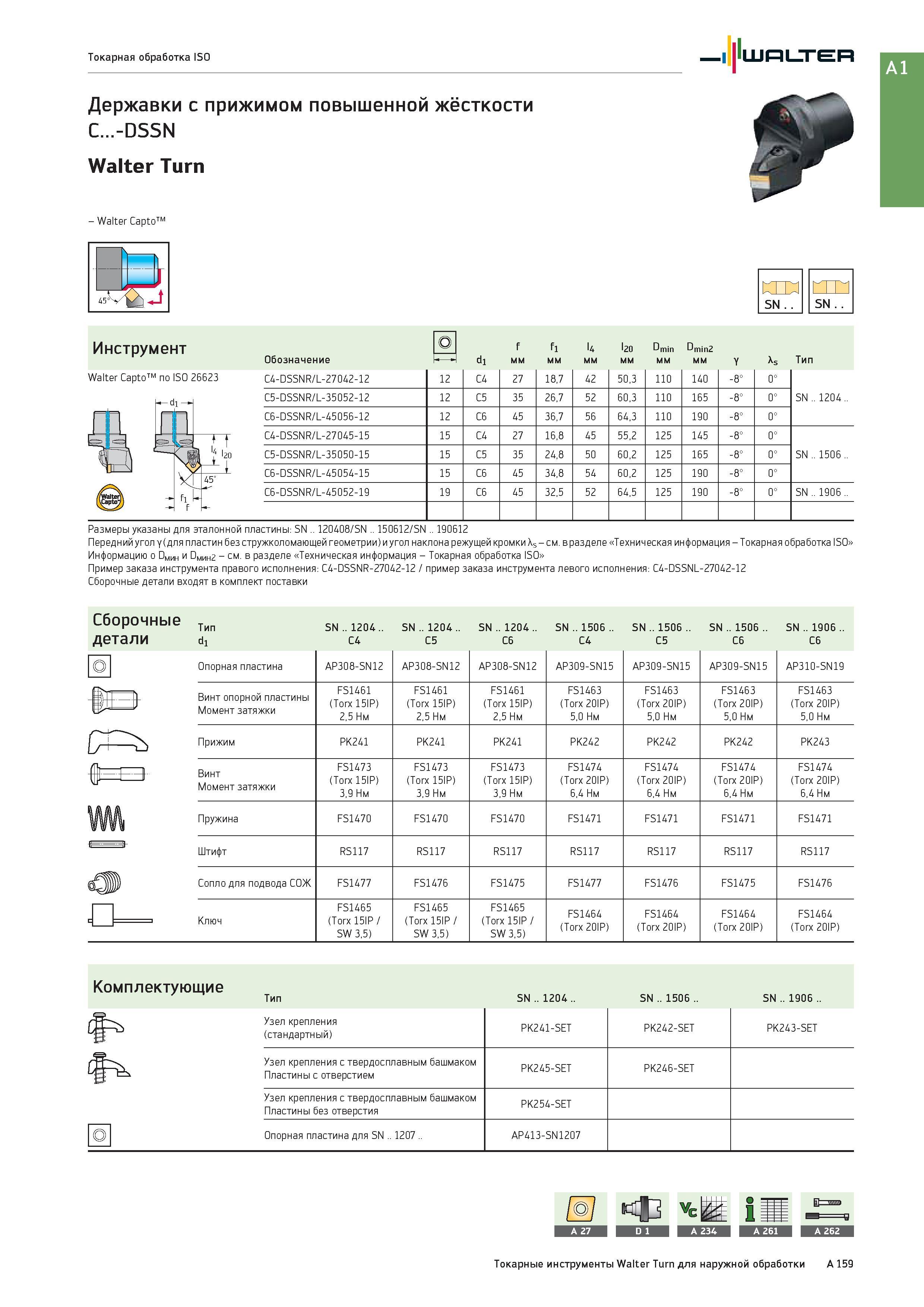

Державки Walter с прижимом повышенной жёсткости C -DSSN SN Инструмент Walter Capto по ISO 26623 -di - f >20 Обозначение di f мм fi мм U мм l20 мм Dmin Dm

Державки Walter с прижимом повышенной жёсткости C...-DSSN SN . Инструмент Walter Capto по ISO 26623 -di - f >20 Обозначение di f мм fi мм U мм l20 мм Dmin Dmin2 мм Тип C4-DSSNR/L-27042-12 12 C4 27 18,7 42 50,3 110 140 -8° 0° C5-DSSNR/L-35052-12 12 C5 35 26,7 52 60,3 110 165 -8° 0° SN .. 1204 .. C6-DSSNR/L-45056-12 12 C6 45 36,7 56 64,3 110 190 -8° 0° C4-DSSNR/L-27045-15 15 C4 27 16,8 45 55,2 125 145 -8° 0° C5-DSSNR/L-35050-15 15 C5 35 24,8 50 60,2 125 165 -8° 0° SN .. 1506 .. C6-DSSNR/L-45054-15 15 C6 45 34,8 54 60,2 125 190 -8° 0° C6-DSSNR/L-45052-19 19 C6 45 32,5 52 64,5 125 190 -8° 0° SN .. 1906 .. Токарная обработка ISO Walter Turn - Walter Capto I mRLTER Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин и Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-DSSNR-27042-12 / пример заказа инструмента левого исполнения: C4-DSSNL-27042-12 Сборочные детали входят в комплект поставки Сборочные Тип SN .. 1204 .. SN .. 1204 .. SN .. 1204 .. SN .. 1506 .. SN .. 1506 .. SN .. 1506 .. SN .. 1906 .. детали d1 C4 C5 C6 C4 C5 C6 C6 Опорная пластина AP308-SN12 AP308-SN12 AP308-SN12 AP309-SN15 AP309-SN15 AP309-SN15 AP310-SN19 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK241 PK241 PK241 PK242 PK242 PK242 PK243 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1470 FS1470 FS1470 FS1471 FS1471 FS1471 FS1471 Штифт RS117 RS117 RS117 RS117 RS117 RS117 RS117 Сопло для подвода СОЖ FS1477 FS1476 FS1475 FS1477 FS1476 FS1475 FS1476 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) FS1464 (Torx 20IP) FS1464 (Torx 20IP) X Y s Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Опорная пластина для SN .. 1207 .. AP413-SN1207 Токарные инструменты Walter Turn для наружной обработки A 159
