Державки Walter с прижимом повышенной жёсткости C -DDJN -P Walter Turn Направленная подача СОЖ - Walter Capto DN Инструмент Walter Capto по ISO 26623 -di Каталог WALTER 2017 Инструмент и оснастка Стр. A152 0168 Lab2u

Обновлено 2020-04-11 17:02:02

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

168 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A152

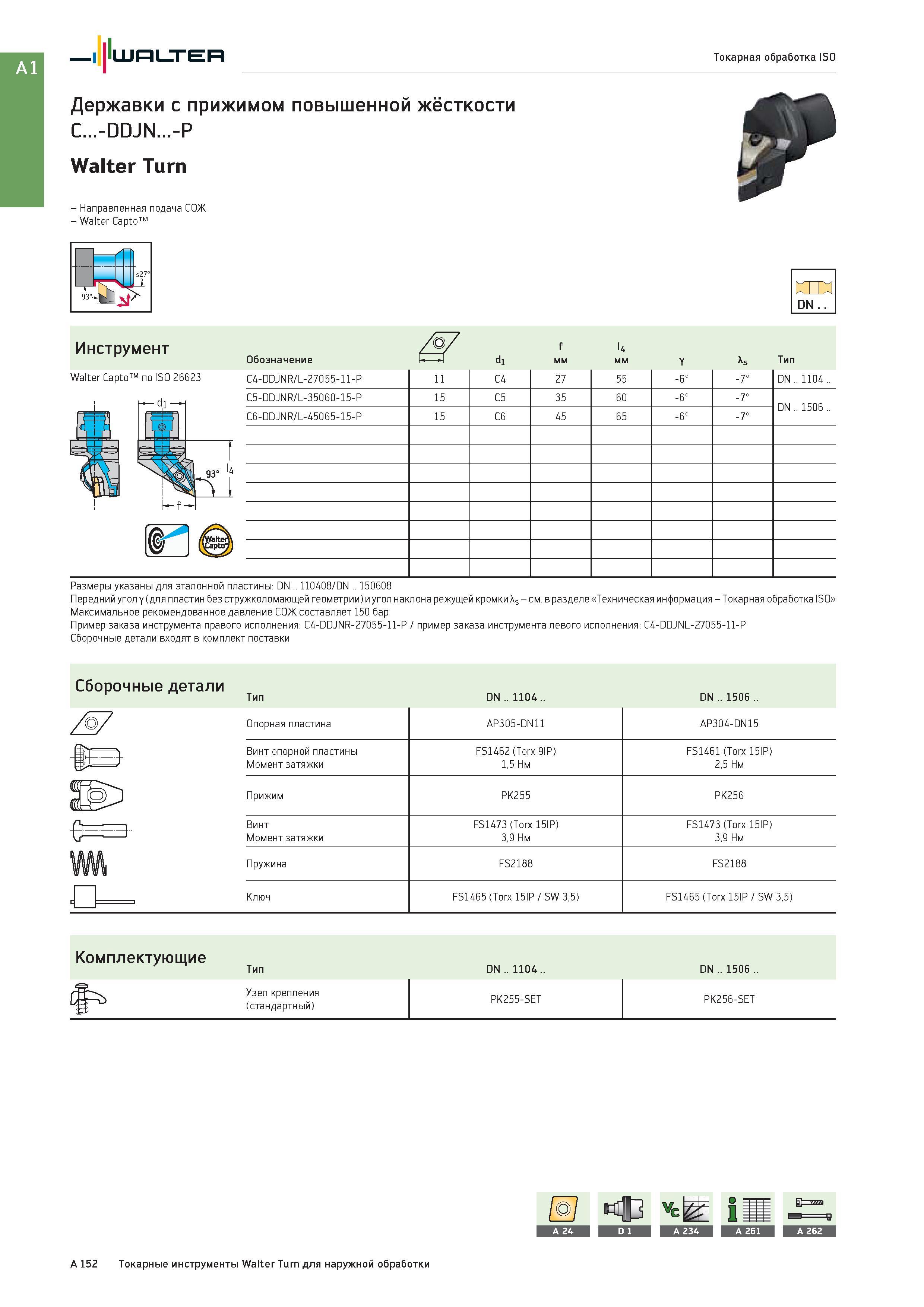

Державки Walter с прижимом повышенной жёсткости C -DDJN -P Walter Turn Направленная подача СОЖ - Walter Capto DN Инструмент Walter Capto по ISO 26623 -di Державки Walter с прижимом повышенной жёсткости C...-DDJN...-P Walter Turn Направленная подача СОЖ - Walter Capto DN . . Инструмент Walter Capto по ISO 26623 -di- Обозначение f мм l4 мм Тип C4-DDJNR/L-27055-11-P 11 C4 27 55 -6° -7° DN .. 1104 .. C5-DDJNR/L-35060-15-P 15 C5 35 60 -6° -7° DN .. 1506 .. C6-DDJNR/L-45065-15-P 15 C6 45 65 -6° -7° Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DDJNR-27055-11-P / пример заказа инструмента левого исполнения: C4-DDJNL-27055-11-P Сборочные детали входят в комплект поставки A Y s Сборочные детали Тип DN .. 1104 . DN .. 1506 .. Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления (стандартный) PK255-SET PK256-SET A 152 Токарные инструменты Walter Turn для наружной обработки Walter Токарная обработка ISO
