Державки Walter с креплением прижимом повышенной жёсткости DDJN Walter Turn

Державки Walter с креплением прижимом повышенной жёсткости DDJN Walter Turn

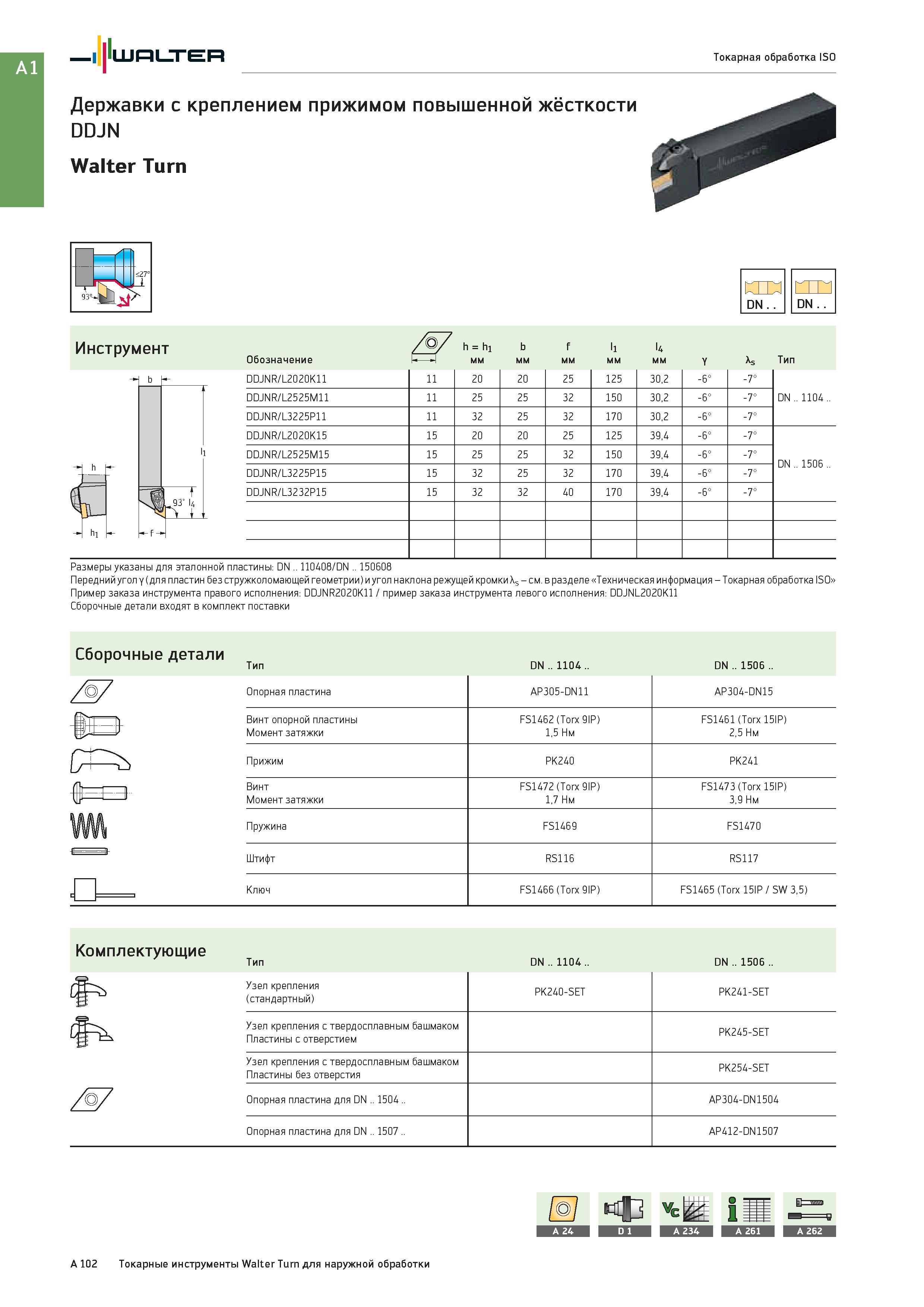

Державки Walter с креплением прижимом повышенной жёсткости DDJN Walter Turn _ DN Инструмент Обозначение /о/ h = h1 мм b мм f мм l1 мм l4 мм Y As Тип - b - DDJNR/L2020K11 11 20 20 25 125 30,2 -6° -7° DDJNR/L2525M11 11 25 25 32 150 30,2 -6° -7° DN .. 1104 .. DDJNR/L3225P11 11 32 25 32 170 30,2 -6° -7° DDJNR/L2020K15 15 20 20 25 125 39,4 -6° -7° DDJNR/L2525M15 15 25 25 32 150 39,4 -6° -7° DN .. 1506 .. 1 DDJNR/L3225P15 15 32 25 32 170 39,4 -6° -7° (X 1 t L 93" l4 Г> 1 DDJNR/L3232P15 15 32 32 40 170 39,4 -6° -7° %L L - Jiii f-’ Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки As - см. в разделе Walter Токарная обработка ISO Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: DDJNR2020K11 / пример заказа инструмента левого исполнения: DDJNL2020K11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. / Опорная пластина AP305-DN11 AP304-DN15 FS1462 (Torx 9IP) 1,5 Нм FS1461 (Torx 15IP) 2,5 Нм Tfi Винт опорной пластины > Момент затяжки fy Прижим PK240 PK241 (ТЪ i I Винт UJ J Момент затяжки FS1472 (Torx 9IP) 1,7 Нм FS1473 (Torx 15IP) 3,9 Нм Ц Пружина FS1469 FS1470 Штифт RS116 RS117 с Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET / 7 Опорная пластина для DN .. 1504 .. AP304-DN1504 Опорная пластина для DN .. 1507 .. AP412-DN1507 A 102 Токарные инструменты Walter Turn для наружной обработки
