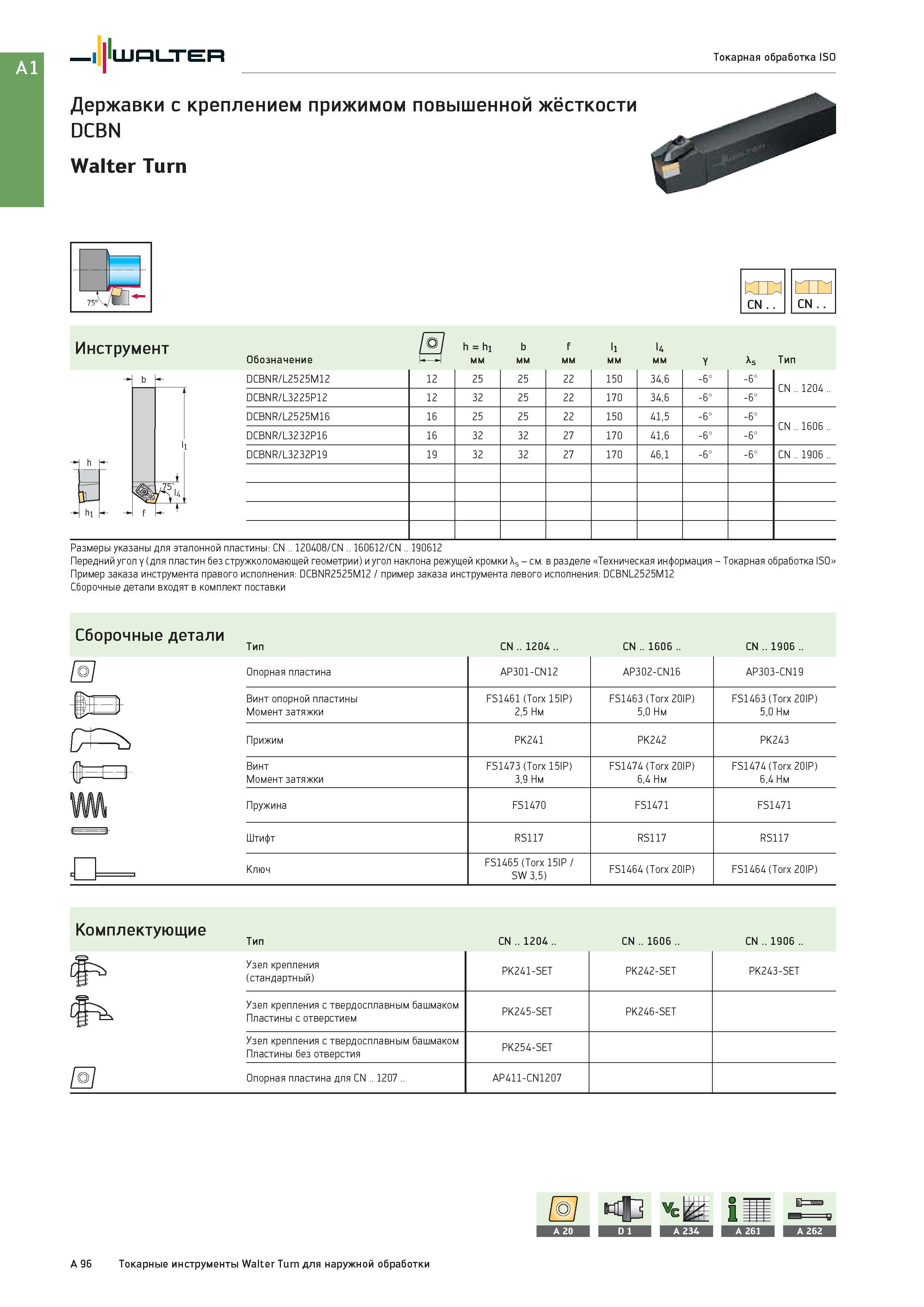

Державки Walter с креплением прижимом повышенной жёсткости DCBN Walter Turn _ CN . Инструмент Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип - b k DCBNR/L2525M12 12 25 25 22 150 34,6 -6° -6° CN .. 1204 .. DCBNR/L3225P12 12 32 25 22 170 34,6 -6° -6° DCBNR/L2525M16 16 25 25 22 150 41,5 -6° -6° CN .. 1606 .. DCBNR/L3232P16 16 32 32 27 170 41,6 -6° -6° DCBNR/L3232P19 19 32 32 27 170 46,1 -6° -6° CN .. 1906 .. - I - /75” VS hi - t Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки As - см. в разделе Техническая информация - Токарная обработка ISO Walter Токарная обработка ISO Пример заказа инструмента правого исполнения: DCBNR2525M12 / пример заказа инструмента левого исполнения: DCBNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP301-CN12 AP302-CN16 AP303-CN19 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK241 PK242 PK243 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET S Опорная пластина для CN .. 1207 .. AP411-CN1207 A 96 Токарные инструменты Walter Turn для наружной обработки
