Державки Walter для токарно-фрезерных центров для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент Walter Capto C - SVMB Walt Каталог WALTER 2012 Инструмент и оснастка Стр. A156 0160 Lab2u

Обновлено 2020-04-05 20:37:58

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

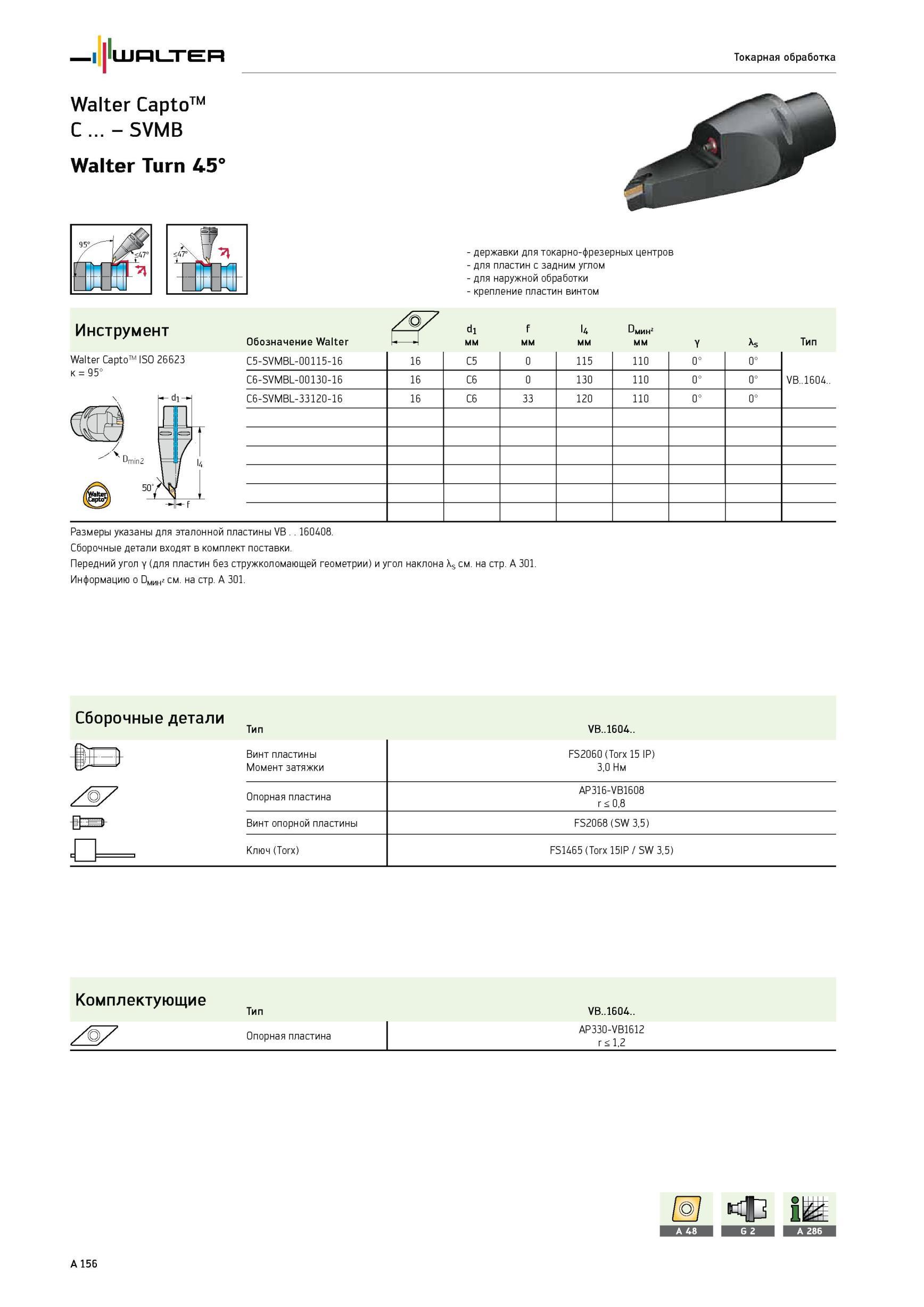

160 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A156
Державки Walter для токарно-фрезерных центров для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент Walter Capto C - SVMB Walt Державки Walter для токарно-фрезерных центров для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент Walter Capto C - SVMB Walter Turn 45° di f 14 °мин2 Обозначение мм Y As Тип Walter Capto ISO 26623 к 95° C5-SVMBL-00115-16 16 C5 0 115 110 0° 0° VB..1604.. C6-SVMBL-00130-16 16 C6 0 130 110 0° 0° C6-SVMBL-33120-16 16 C6 33 120 110 0° 0° Размеры указаны для эталонной пластины VB 160408. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm2 см. на стр. A 301. Сборочные детали Тип VB..1604.. Винт пластины FS2060 (Torx 15 IP) Момент затяжки 3,0 Нм AP316-VB1608 Опорная пластина r 0,8 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VB..1604.. / 7 Опорная пластина AP330-VB1612 r 1,2 Walter Capto C - SVMB Walter Turn 45° Токарная обработка -
