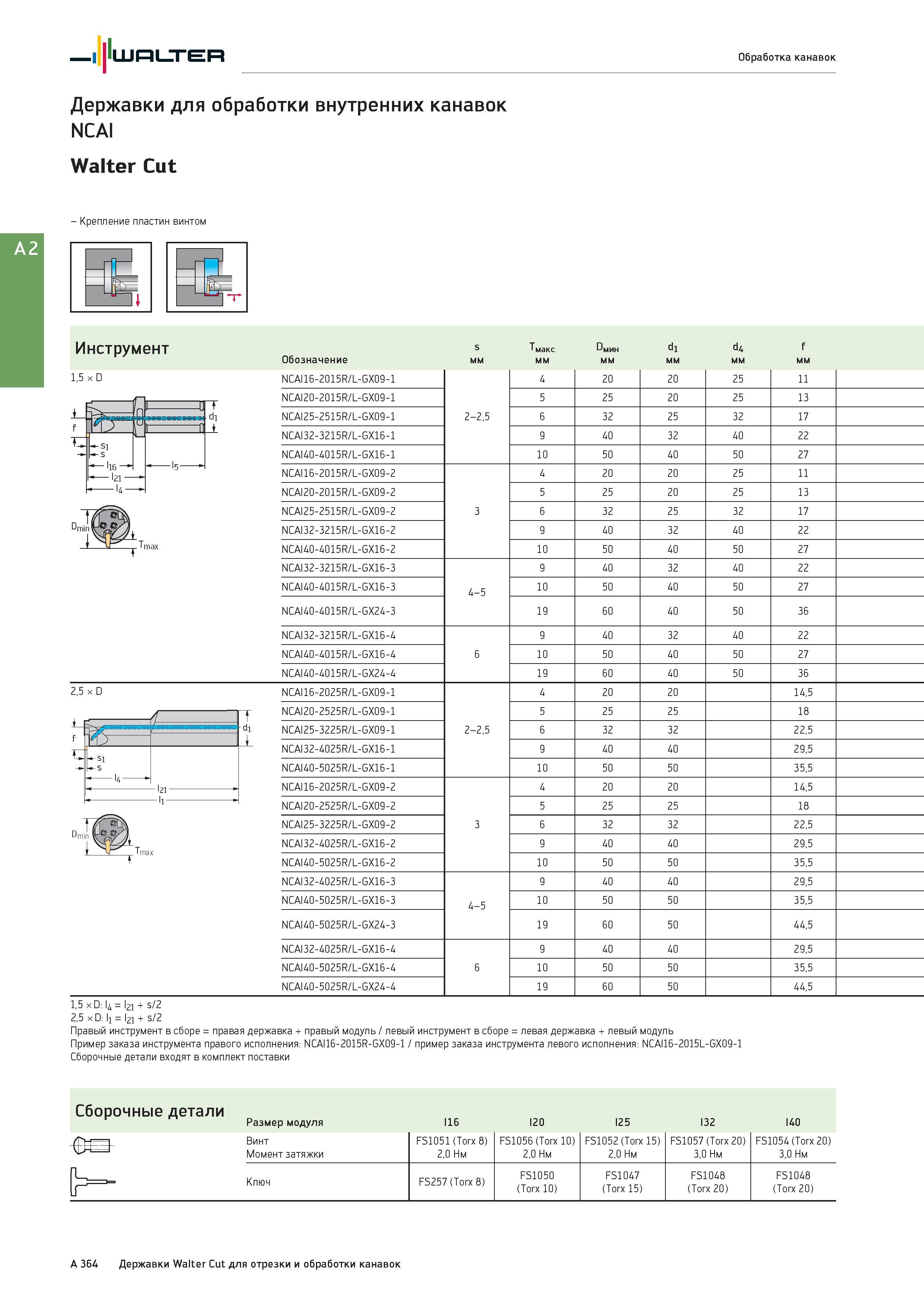

Державки для обработки внутренних канавок NCAI Walter Cut Крепление пластин винтом Е W Инструмент 1,5 х D Dmin Обозначение s мм 1 макс мм мин мм di мм d4

Державки для обработки внутренних канавок NCAI Walter Cut Крепление пластин винтом Е W Инструмент 1,5 х D Dmin Обозначение s мм 1 макс мм мин мм di мм d4 мм f мм NCAI16-2015R/L-GX09-1 2-2,5 4 20 20 25 11 NCAI20-2015R/L-GX09-1 5 25 20 25 13 NCAI25-2515R/L-GX09-1 6 32 25 32 17 NCAI32-3215R/L-GX16-1 9 40 32 40 22 NCAI40-4015R/L-GX16-1 10 50 40 50 27 NCAI16-2015R/L-GX09-2 3 4 20 20 25 11 NCAI20-2015R/L-GX09-2 5 25 20 25 13 NCAI25-2515R/L-GX09-2 6 32 25 32 17 NCAI32-3215R/L-GX16-2 9 40 32 40 22 NCAI40-4015R/L-GX16-2 10 50 40 50 27 NCAI32-3215R/L-GX16-3 4-5 9 40 32 40 22 NCAI40-4015R/L-GX16-3 10 50 40 50 27 NCAI40-4015R/L-GX24-3 19 60 40 50 36 NCAI32-3215R/L-GX16-4 6 9 40 32 40 22 NCAI40-4015R/L-GX16-4 10 50 40 50 27 NCAI40-4015R/L-GX24-4 19 60 40 50 36 NCAI16-2025R/L-GX09-1 2-2,5 4 20 20 14,5 NCAI20-2525R/L-GX09-1 5 25 25 18 NCAI25-3225R/L-GX09-1 6 32 32 22,5 NCAI32-4025R/L-GX16-1 9 40 40 29,5 NCAI40-5025R/L-GX16-1 10 50 50 35,5 NCAI16-2025R/L-GX09-2 3 4 20 20 14,5 NCAI20-2525R/L-GX09-2 5 25 25 18 NCAI25-3225R/L-GX09-2 6 32 32 22,5 NCAI32-4025R/L-GX16-2 9 40 40 29,5 NCAI40-5025R/L-GX16-2 10 50 50 35,5 NCAI32-4025R/L-GX16-3 4-5 9 40 40 29,5 NCAI40-5025R/L-GX16-3 10 50 50 35,5 NCAI40-5025R/L-GX24-3 19 60 50 44,5 NCAI32-4025R/L-GX16-4 6 9 40 40 29,5 NCAI40-5025R/L-GX16-4 10 50 50 35,5 NCAI40-5025R/L-GX24-4 19 60 50 44,5 2,5 х D 1.5 X D: I4 = I21 + s/2 2.5 X D: Ii = I21 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый Пример заказа инструмента правого исполнения: NCAI16-2015R-GX09-1 / пример заказа инструмента левого исполнения: Сборочные детали входят в комплект поставки модуль NCAI16-2015L-GX09-1 T max Сборочные детали Размер модуля I16 I20 I25 I32 I40 - Э- Винт Момент затяжки FS1051 (Torx 8) 2,0 Нм FS1056 (Torx 10) 2,0 Нм FS1052 (Torx 15) 2,0 Нм FS1057 (Torx 20) 3,0 Нм FS1054 (Torx 20) 3,0 Нм Ключ FS257 (Torx 8) FS1050 (Torx 10) FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) A 364 Державки Walter Cut для отрезки и обработки канавок
