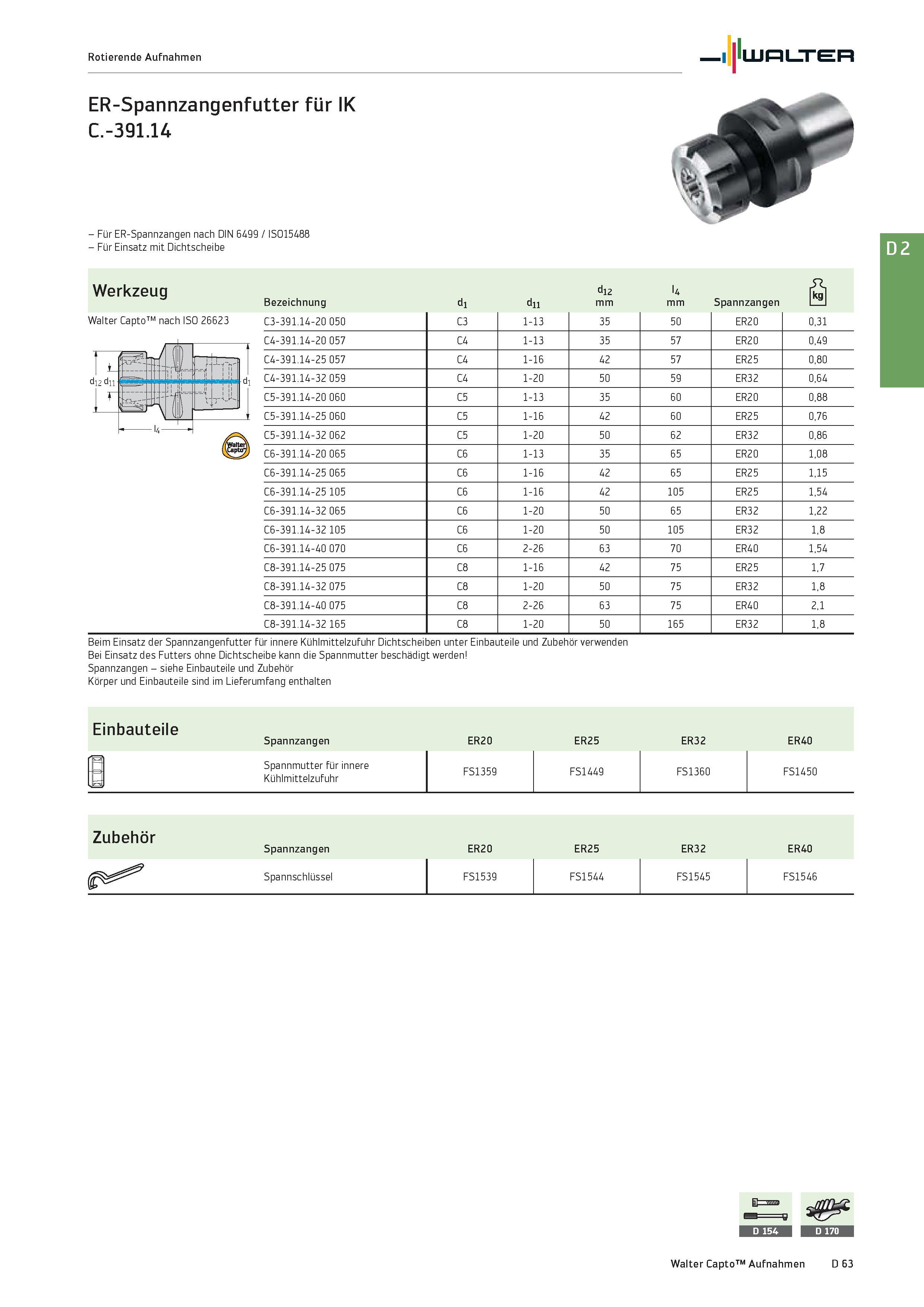

Rotierende Aufnahmen Walter ER-Spannzangenfutter für IK C.-391.14 - Für ER-Spannzangen nach DIN 6499 / ISO15488 - Für Einsatz mit Dichtscheibe Werkzeug Walter Capto nach ISO 26623 Bezeichnung d1 d11 d12 mm U mm Spannzangen s C3-391.14-20 050 C3 1-13 35 50 ER20 0,31 C4-391.14-20 057 C4 1-13 35 57 ER20 0,49 C4-391.14-25 057 C4 1-16 42 57 ER25 0,80 C4-391.14-32 059 C4 1-20 50 59 ER32 0,64 C5-391.14-20 060 C5 1-13 35 60 ER20 0,88 C5-391.14-25 060 C5 1-16 42 60 ER25 0,76 C5-391.14-32 062 C5 1-20 50 62 ER32 0,86 C6-391.14-20 065 C6 1-13 35 65 ER20 1,08 C6-391.14-25 065 C6 1-16 42 65 ER25 1,15 C6-391.14-25 105 C6 1-16 42 105 ER25 1,54 C6-391.14-32 065 C6 1-20 50 65 ER32 1,22 C6-391.14-32 105 C6 1-20 50 105 ER32 1,8 C6-391.14-40 070 C6 2-26 63 70 ER40 1,54 C8-391.14-25 075 C8 1-16 42 75 ER25 1,7 C8-391.14-32 075 C8 1-20 50 75 ER32 1,8 C8-391.14-40 075 C8 2-26 63 75 ER40 2,1 C8-391.14-32 165 C8 1-20 50 165 ER32 1,8 Beim Einsatz der Spannzangenfutter für innere Kühlmittelzufuhr Dichtscheiben unter Einbauteile und Zubehör verwenden Bei Einsatz des Futters ohne Dichtscheibe kann die Spannmutter beschädigt werden Spannzangen - siehe Einbauteile und Zubehör Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Spannzangen ER20 ER25 ER32 ER40 E -Q Spannmutter für innere Kühlmittelzufuhr FS1359 FS1449 FS1360 FS1450 Zubehör Spannzangen ER20 ER25 ER32 ER40
