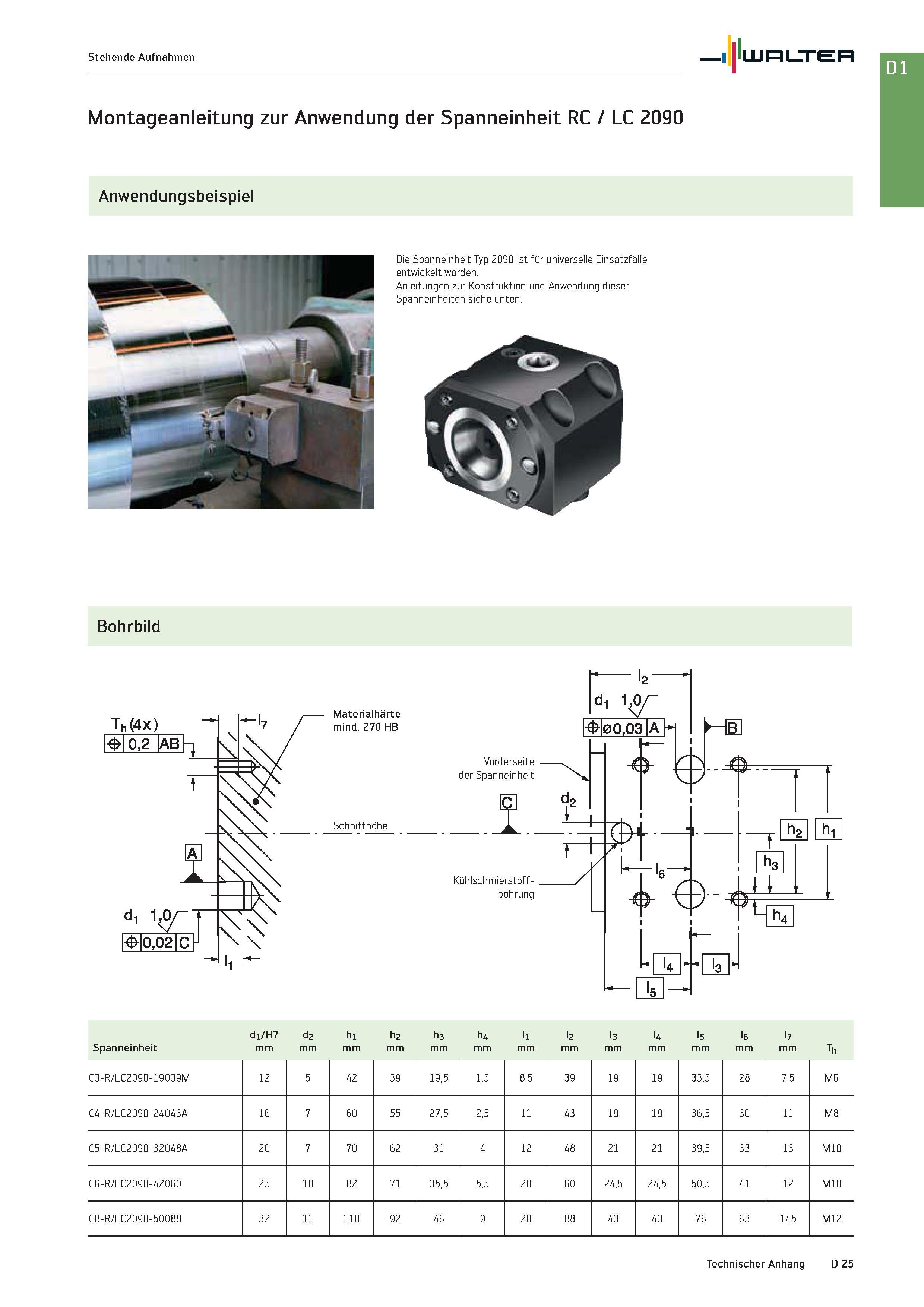

Stehende Aufnahmen Walter Montageanleitung zur Anwendung der Spanneinheit RC / LC 2090 Anwendungsbeispiel Bohrbild di/H7 d2 hi h2 h3 h4 li l2 l3 l4 l5 l6 l7 Spanneinheit mm Th C3-R/LC2090-19039M 12 5 42 39 19,5 1,5 8,5 39 19 19 33,5 28 7,5 M6 C4-R/LC2090-24043A 16 7 60 55 27,5 2,5 11 43 19 19 36,5 30 11 M8 C5-R/LC2090-32048A 20 7 70 62 31 4 12 48 21 21 39,5 33 13 M10 C6-R/LC2090-42060 25 10 82 71 35,5 5,5 20 60 24,5 24,5 50,5 41 12 M10 C8-R/LC2090-50088 32 11 110 92 46 9 20 88 43 43 76 63 145 M12 Technischer Anhang D 25
