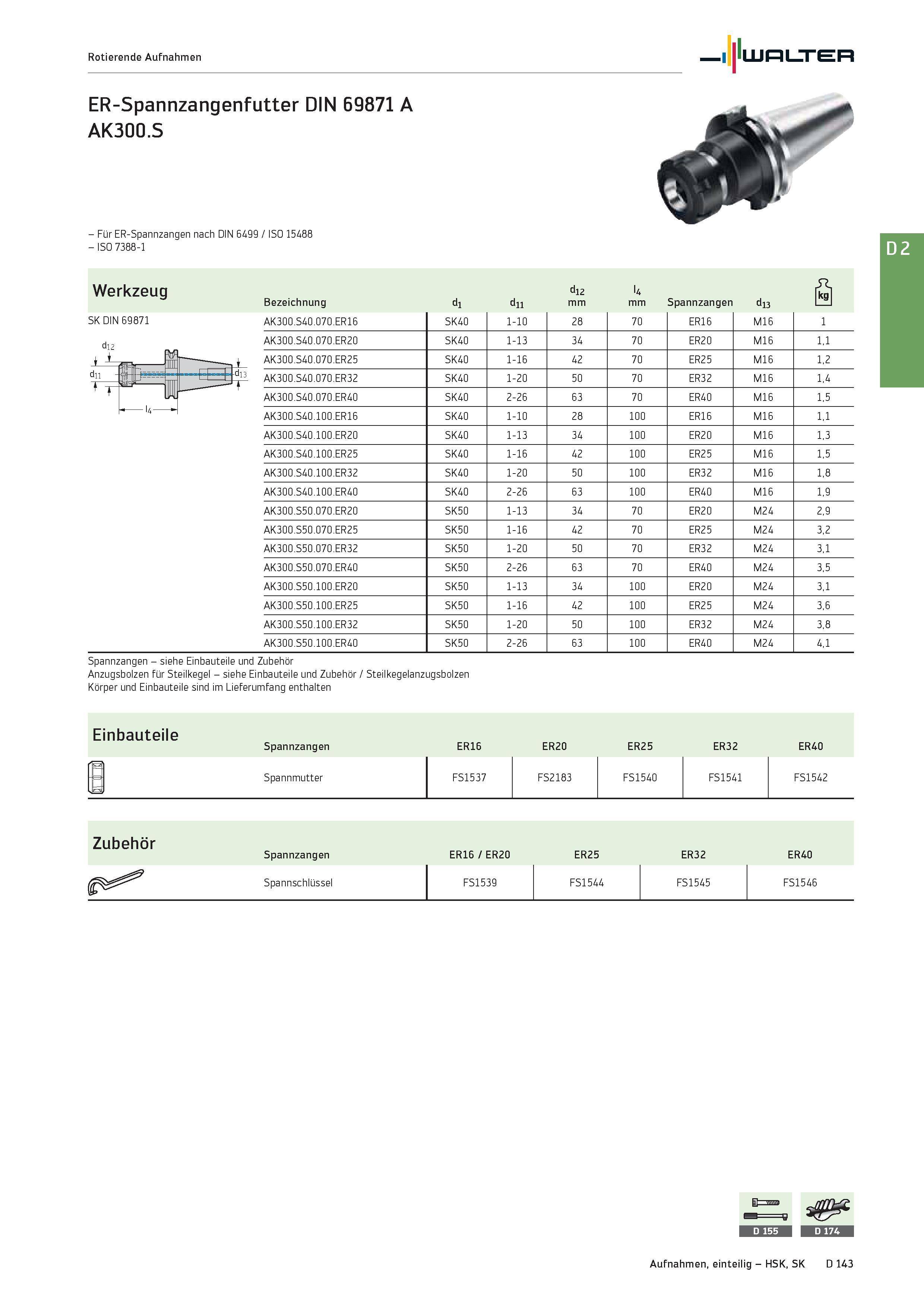

Rotierende Aufnahmen Walter ER-Spannzangenfutter DIN 69871 A AK300.S - Für ER-Spannzangen nach DIN 6499 / ISO 15488 - ISO 7388-1 Werkzeug SK DIN 69871 di2 -njl J Bezeichnung di dii d12 mm l4 mm Spannzangen d13 s AK300.S40.070.ER16 SK40 1-10 28 70 ER16 M16 1 AK300.S40.070.ER20 SK40 1-13 34 70 ER20 M16 1,1 AK300.S40.070.ER25 SK40 1-16 42 70 ER25 M16 1,2 AK300.S40.070.ER32 SK40 1-20 50 70 ER32 M16 1,4 AK300.S40.070.ER40 SK40 2-26 63 70 ER40 M16 1,5 AK300.S40.100.ER16 SK40 1-10 28 100 ER16 M16 1,1 AK300.S40.100.ER20 SK40 1-13 34 100 ER20 M16 1,3 AK300.S40.100.ER25 SK40 1-16 42 100 ER25 M16 1,5 AK300.S40.100.ER32 SK40 1-20 50 100 ER32 M16 1,8 AK300.S40.100.ER40 SK40 2-26 63 100 ER40 M16 1,9 AK300.S50.070.ER20 SK50 1-13 34 70 ER20 M24 2,9 AK300.S50.070.ER25 SK50 1-16 42 70 ER25 M24 3,2 AK300.S50.070.ER32 SK50 1-20 50 70 ER32 M24 3,1 AK300.S50.070.ER40 SK50 2-26 63 70 ER40 M24 3,5 AK300.S50.100.ER20 SK50 1-13 34 100 ER20 M24 3,1 AK300.S50.100.ER25 SK50 1-16 42 100 ER25 M24 3,6 AK300.S50.100.ER32 SK50 1-20 50 100 ER32 M24 3,8 AK300.S50.100.ER40 SK50 2-26 63 100 ER40 M24 4,1 Spannzangen - siehe Einbauteile und Zubehör Anzugsbolzen für Steilkegel - siehe Einbauteile und Zubehör / Steilkegelanzugsbolzen Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Spannzangen ER16 ER20 ER25 ER32 ER40 -2 5 Spannmutter FS1537 FS2183 FS1540 FS1541 FS1542 Zubehör Spannzangen ER16 / ER20 ER25 ER32 ER40 Spannschlüssel FS1539 FS1544 FS1545 FS1546 Aufnahmen, einteilig - HSK, SK D 143
