2544 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.D132

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. D132 2544 DEU Lab2u

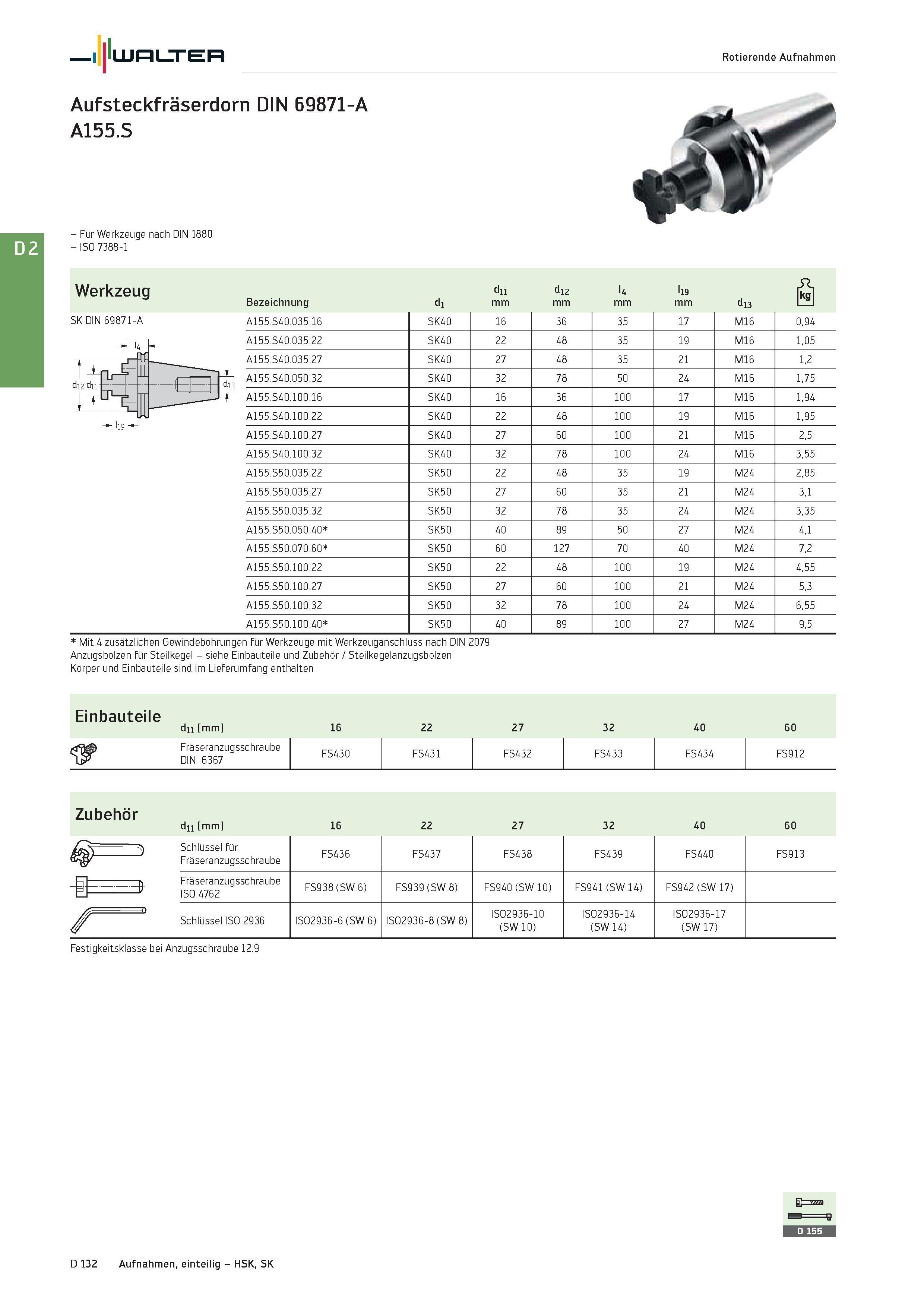

Walter Rotierende Aufnahmen Aufsteckfräserdorn DIN 69871-A A155.S - Für Werkzeuge nach DIN 1880 - ISO 7388-1 Werkzeug SK DIN 69871-A dii d12 l4 l19 Bezeichnung di mm d13 Kg A155.S40.035.16 SK40 16 36 35 17 M16 0,94 A155.S40.035.22 SK40 22 48 35 19 M16 1,05 A155.S40.035.27 SK40 27 48 35 21 M16 1,2 A155.S40.050.32 SK40 32 78 50 24 M16 1,75 A155.S40.100.16 SK40 16 36 100 17 M16 1,94 A155.S40.100.22 SK40 22 48 100 19 M16 1,95 A155.S40.100.27 SK40 27 60 100 21 M16 2,5 A155.S40.100.32 SK40 32 78 100 24 M16 3,55 A155.S50.035.22 SK50 22 48 35 19 M24 2,85 A155.S50.035.27 SK50 27 60 35 21 M24 3,1 A155.S50.035.32 SK50 32 78 35 24 M24 3,35 A155.S50.050.40 SK50 40 89 50 27 M24 4,1 A155.S50.070.60 SK50 60 127 70 40 M24 7,2 A155.S50.100.22 SK50 22 48 100 19 M24 4,55 A155.S50.100.27 SK50 27 60 100 21 M24 5,3 A155.S50.100.32 SK50 32 78 100 24 M24 6,55 A155.S50.100.40 SK50 40 89 100 27 M24 9,5 Mit 4 zusätzlichen Gewindebohrungen für Werkzeuge mit Werkzeuganschluss nach DIN 2079 Anzugsbolzen für Steilkegel - siehe Einbauteile und Zubehör / Steilkegelanzugsbolzen Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile d11 mm 16 22 27 32 40 60 i< Fräseranzugsschraube DIN 6367 FS430 FS431 FS432 FS433 FS434 FS912 Zubehör d11 mm 16 22 27 32 40 60 a Schlüssel für Fräseranzugsschraube FS436 FS437 FS438 FS439 FS440 FS913 E3 Fräseranzugsschraube ISO 4762 FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Schlüssel ISO 2936 ISO2936-6 (SW 6) ISO2936-8 (SW 8) ISO2936-10 (SW 10) ISO2936-14 (SW 14) ISO2936-17 (SW 17) Festigkeitsklasse bei Anzugsschraube 12.9 D 132 Aufnahmen, einteilig - HSK, SK
