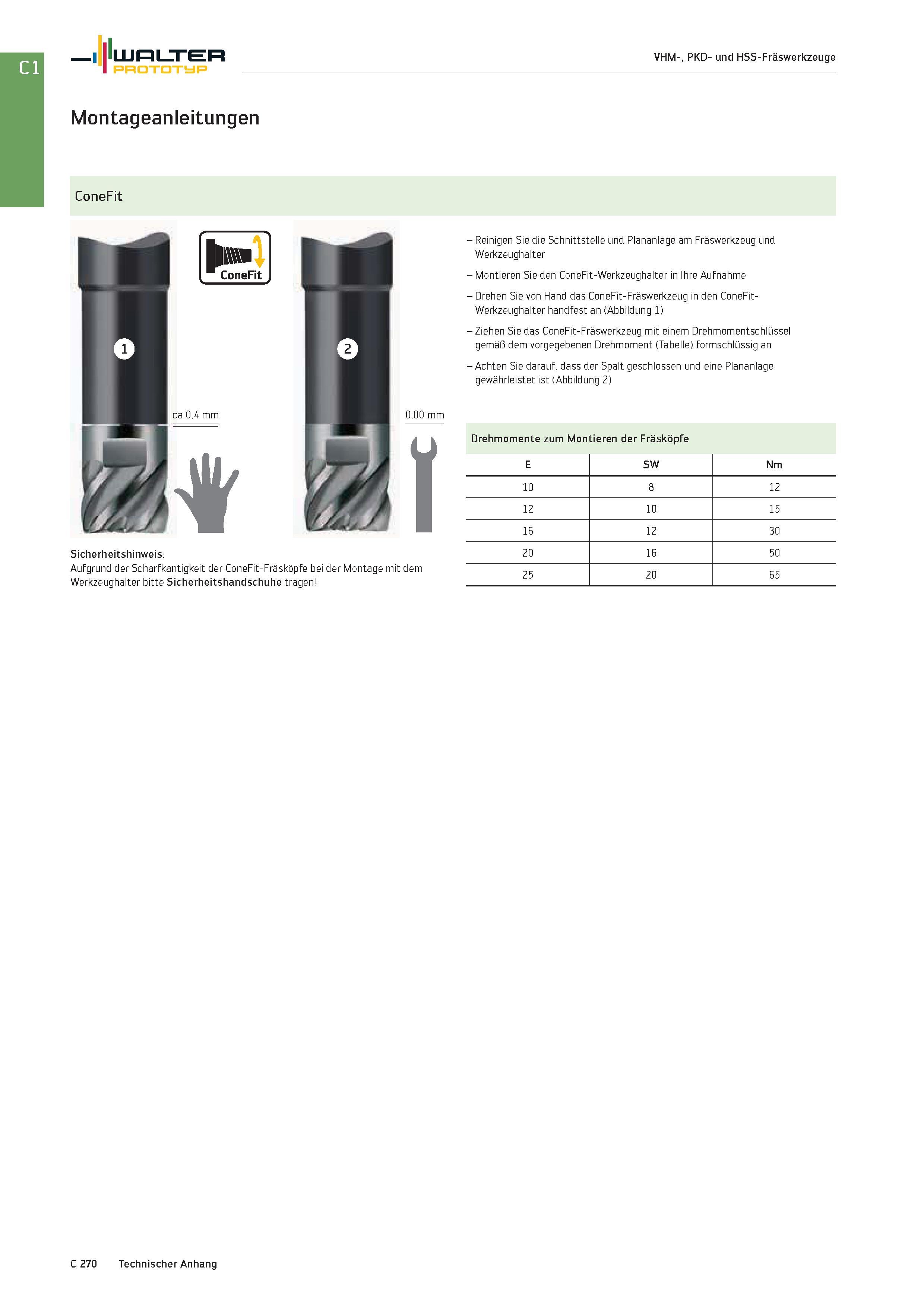

Walter Prototyp Montageanleitungen VHM-, PKD- und HSS-Fräswerkzeuge ConeFit 0,00 mm - Reinigen Sie die Schnittstelle und Plananlage am Fräswerkzeug und Werkzeughalter - Montieren Sie den ConeFit-Werkzeughalter in Ihre Aufnahme - Drehen Sie von Hand das ConeFit-Fräswerkzeug in den ConeFit-Werkzeughalter handfest an (Abbildung 1) - Ziehen Sie das ConeFit-Fräswerkzeug mit einem Drehmomentschlüssel gemäß dem vorgegebenen Drehmoment (Tabelle) formschlüssig an - Achten Sie darauf, dass der Spalt geschlossen und eine Plananlage gewährleistet ist (Abbildung 2) Sicherheitshinweis: Aufgrund der Scharfkantigkeit der ConeFit-Fräsköpfe bei der Montage mit dem Werkzeughalter bitte Sicherheitshandschuhe tragen1 Drehmomente zum Montieren der Fräsköpfe E SW Nm 10 8 12 12 10 15 16 12 30 20 16 50 25 20 65 C 270 Technischer Anhang
