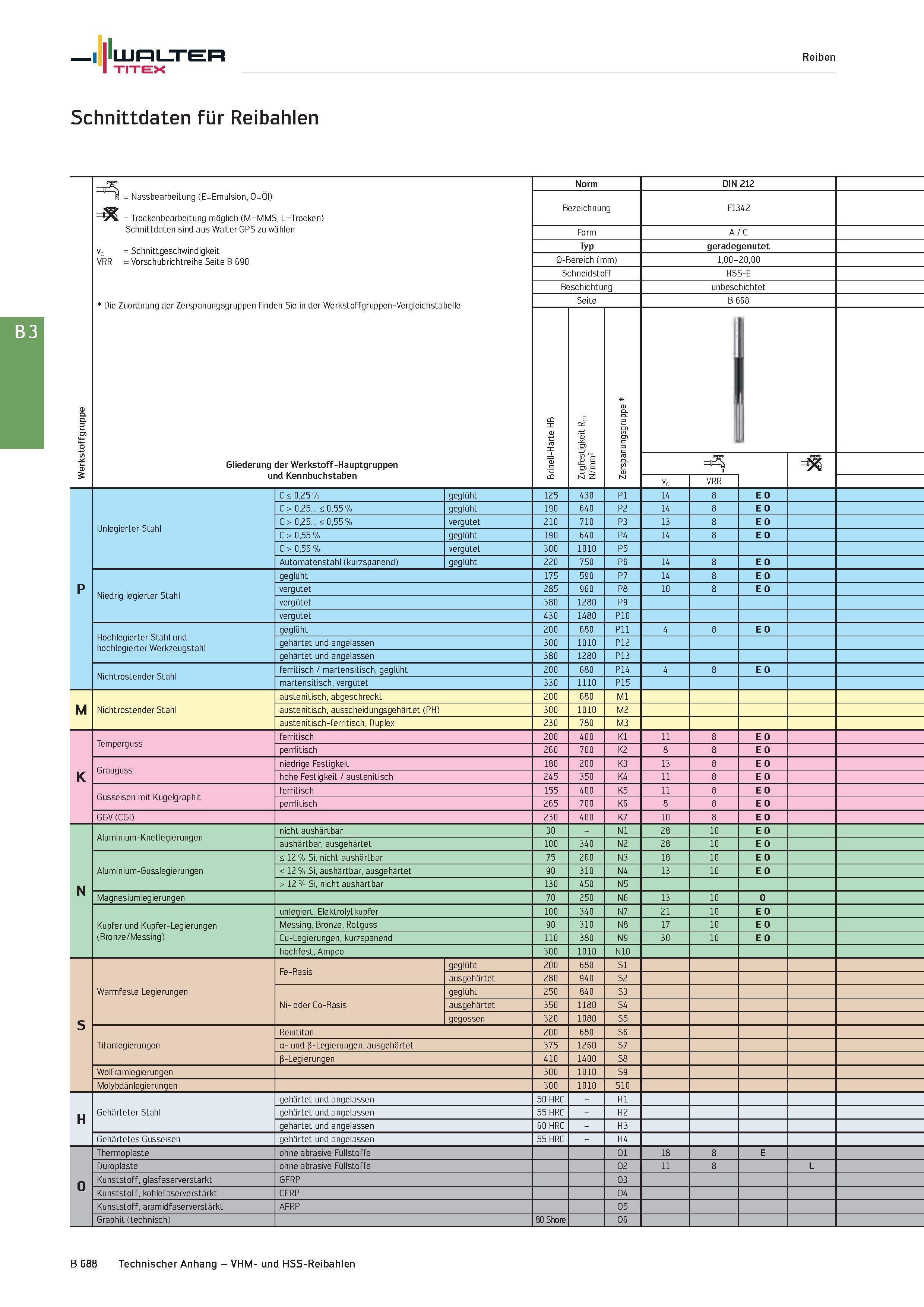

Walter Reiben TITEX Schnittdaten für Reibahlen Werkstoffgruppe , L=Trocken) Norm DIN 212 b = Nassbearbeitung (E=Emulsion, O=Ol) = Trockenbearbeitung möglich (M=MMS Bezeichnung F1342 Schnittdaten sind aus Walter GPS zu wählen Vc = Schnittgeschwindigkeit VRR = Vorschubrichtreihe Seite B 690 Die Zuordnung der Zerspanungsgruppen finden Sie in der Werkstoffgruppen-Vergleichstabelle Gliederung der Werkstoff-Hauptgruppen und Kennbuchstaben Form A / C Typ geradegenutet 0-Bereich (mm) 1,00-20,00 Schneidstoff HSS-E Beschichtung unbeschichtet Seite B 668 Brinell-Härte HB Zugfestigkeit Rm N/mm2 Zerspanungsgruppe = 3 Vc VRR p Unlegierter Stahl C < 0,25 % geglüht 125 430 P1 14 8 E O C > 0,25... < 0,55 % geglüht 190 640 P2 14 8 E O C > 0,25... < 0,55 % vergütet 210 710 P3 13 8 E O C > 0,55 % geglüht 190 640 P4 14 8 E O C > 0,55 % vergütet 300 1010 P5 Automatenstahl (kurzspanend) geglüht 220 750 P6 14 8 E O Niedrig legierter Stahl geglüht 175 590 P7 14 8 E O vergütet 285 960 P8 10 8 E O vergütet 380 1280 P9 vergütet 430 1480 P10 Hochlegierter Stahl und hochlegierter Werkzeugstahl geglüht 200 680 P11 4 8 E O gehärtet und angelassen 300 1010 P12 gehärtet und angelassen 380 1280 P13 Nichtrostender Stahl ferritisch / martensitisch, geglüht 200 680 P14 4 8 E O martensitisch, vergütet 330 1110 P15 M Nichtrostender Stahl austenitisch, abgeschreckt 200 680 M1 austenitisch, ausscheidungsgehärtet (PH) 300 1010 M2 austenitisch-ferritisch, Duplex 230 780 M3 K Temperguss ferritisch 200 400 K1 11 8 E O perrlitisch 260 700 K2 8 8 E O Grauguss niedrige Festigkeit 180 200 K3 13 8 E O hohe Festigkeit / austenitisch 245 350 K4 11 8 E O Gusseisen mit Kugelgraphit ferritisch 155 400 K5 11 8 E O perrlitisch 265 700 K6 8 8 E O GGV (CGI) 230 400 K7 10 8 E O N Aluminium-Knetlegierungen nicht aushärtbar 30 - N1 28 10 E O aushärtbar, ausgehärtet 100 340 N2 28 10 E O Aluminium-Gusslegierungen < 12 % Si, nicht aushärtbar 75 260 N3 18 10 E O < 12 % Si, aushärtbar, ausgehärtet 90 310 N4 13 10 E O > 12 % Si, nicht aushärtbar 130 450 N5 Magnesiumlegierungen 70 250 N6 13 10 O Kupfer und Kupfer-Legierungen (Bronze/Messing) unlegiert, Elektrolytkupfer 100 340 N7 21 10 E O Messing, Bronze, Rotguss 90 310 N8 17 10 E O Cu-Legierungen, kurzspanend 110 380 N9 30 10 E O hochfest, Ampco 300 1010 N10 S Warmfeste Legierungen Fe-Basis geglüht 200 680 S1 ausgehärtet 280 940 S2 Ni- oder Co-Basis geglüht 250 840 S3 ausgehärtet 350 1180 S4 gegossen 320 1080 S5 Titanlegierungen Reintitan 200 680 S6 a- und ß-Legierungen, ausgehärtet 375 1260 S7 ß-Legierungen 410 1400 S8 Wolframlegierungen 300 1010 S9 Molybdänlegierungen 300 1010 S10 H Gehärteter Stahl gehärtet und angelassen 50 HRC - H1 gehärtet und angelassen 55 HRC - H2 gehärtet und angelassen 60 HRC - H3 Gehärtetes Gusseisen gehärtet und angelassen 55 HRC - H4 O Thermoplaste ohne abrasive Füllstoffe O1 18 8 E Duroplaste ohne abrasive Füllstoffe O2 11 8 L Kunststoff, glasfaserverstärkt GFRP O3 Kunststoff, kohlefaserverstärkt CFRP O4 Kunststoff, aramidfaserverstärkt AFRP O5 Graphit (technisch) 80 Shore O6 B 688 Technischer Anhang - VHM- und HSS-Reibahlen
