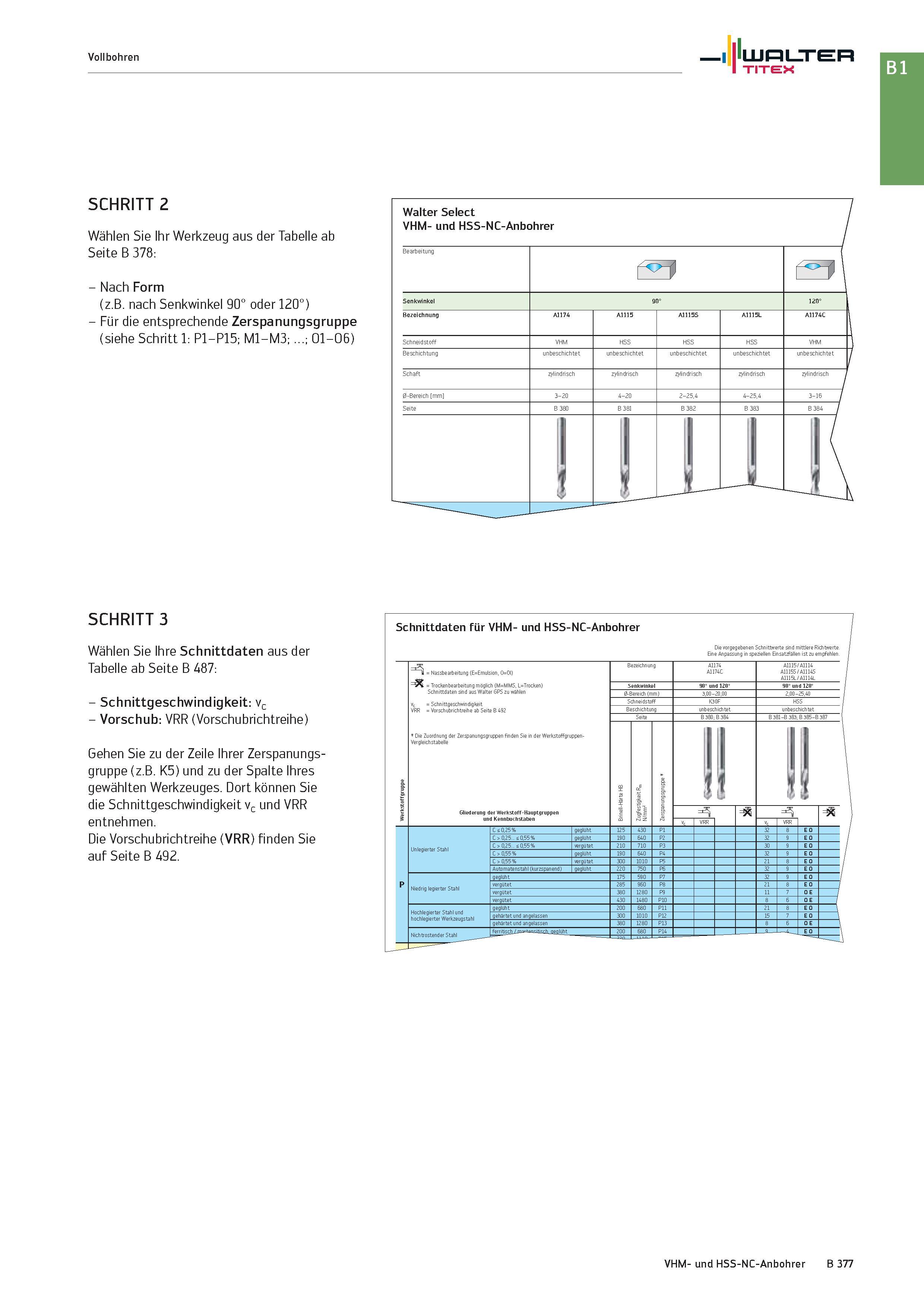

Vollbohren Walter TITEX SCHRITT 2 Wählen Sie Ihr Werkzeug aus der Tabelle ab Seite B 378: - Nach Form (z.B. nach Senkwinkel 90° oder 120°) - Für die entsprechende Zerspanungsgruppe (siehe Schritt 1: P1-P15; M1-M3; ; O1-O6) Walter Select VHM- und HSS-NC-Anbohrer / Bearbeitung CT 1 Senkwinkel 90° 120° 1 Bezeichnung A1174 A1115 A1115S A1115L A1174C Schneidstoff VHM HSS HSS HSS VHM Beschichtung unbeschichtet unbeschichtet unbeschichtet unbeschichtet unbeschichtet / Schaft zylindrisch zylindrisch zylindrisch zylindrisch zylindrisch 0-Bereich mm 3-20 4-20 2-25,4 4-25,4 3-16 Seite B 380 B 381 B 382 B 383 B 384 1 L \ SCHRITT 3 Wählen Sie Ihre Schnittdaten aus der Tabelle ab Seite B 487: - Schnittgeschwindigkeit: vc - Vorschub: VRR (Vorschubrichtreihe) Gehen Sie zu der Zeile Ihrer Zerspanungs gruppe (z.B. K5) und zu der Spalte Ihres gewählten Werkzeuges. Dort können Sie die Schnittgeschwindigkeit vc und VRR entnehmen. Die Vorschubrichtreihe (VRR) finden Sie auf Seite B 492. VHM- und HSS-NC-Anbohrer B 377
