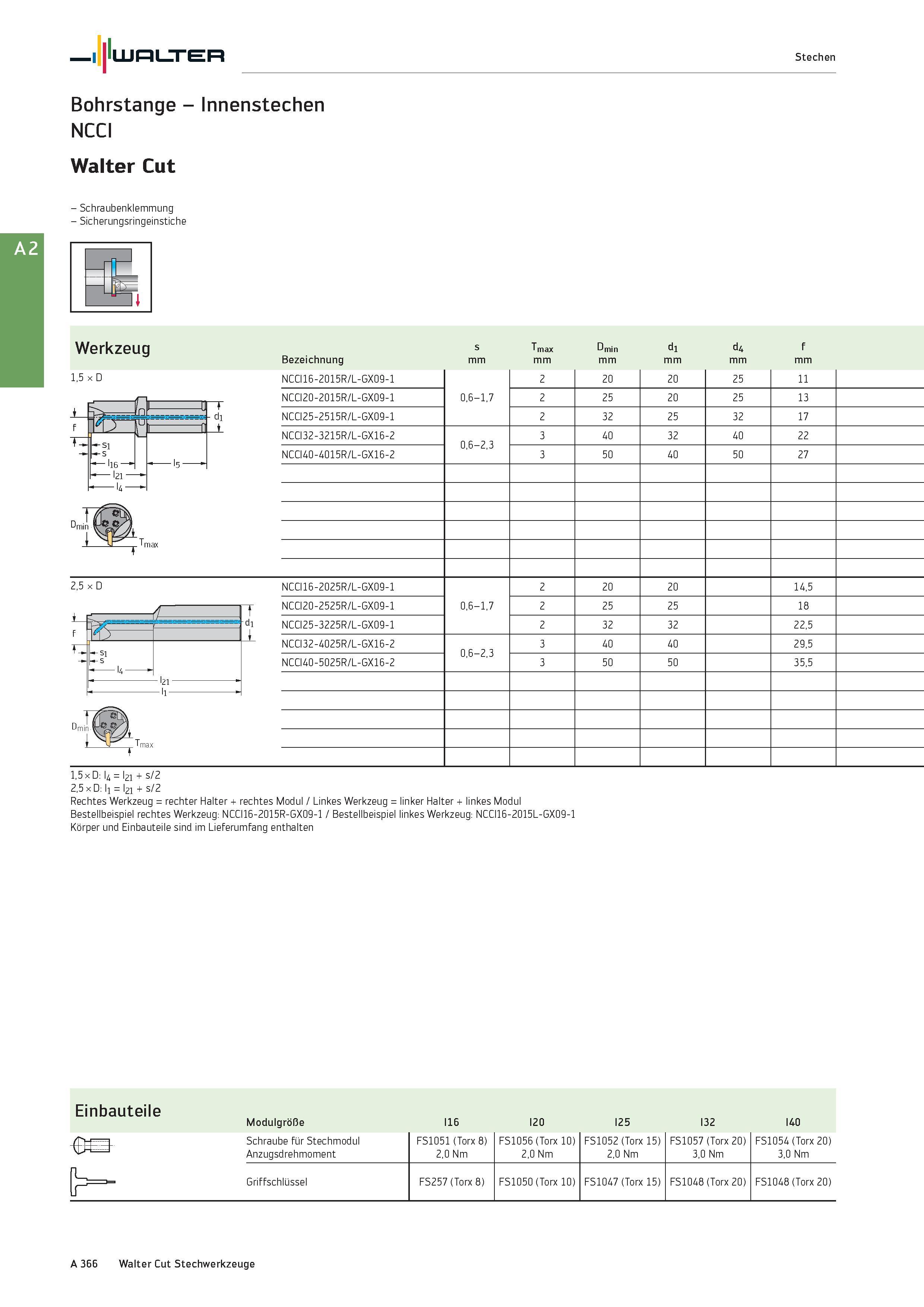

Walter Stechen Bohrstange - Innenstechen NCCI Walter Cut - Schraubenklemmung - Sicherungsringeinstiche E Werkzeug 1,5 x D Bezeichnung s mm 1 max mm umin mm di mm d4 mm f mm NCCI16-2015R/L-GX09-1 ,7 1 ,6 0, 2 20 20 25 11 NCCI20-2015R/L-GX09-1 2 25 20 25 13 NCCI25-2515R/L-GX09-1 2 32 25 32 17 NCCI32-3215R/L-GX16-2 0, 6 1 3 3 40 32 40 22 NCCI40-4015R/L-GX16-2 3 50 40 50 27 NCCI16-2025R/L-GX09-1 ,7 1 ,6 0, 2 20 20 14,5 NCCI20-2525R/L-GX09-1 2 25 25 18 NCCI25-3225R/L-GX09-1 2 32 32 22,5 NCCI32-4025R/L-GX16-2 0, 6 1 3 3 40 40 29,5 NCCI40-5025R/L-GX16-2 3 50 50 35,5 2,5 x D 1.5 X D: I4 = I21 + s/2 2.5 X D: li = I21 + s/2 Rechtes Werkzeug = rechter Halter + rechtes Modul / Linkes Werkzeug = linker Halter + linkes Modul Bestellbeispiel rechtes Werkzeug: NCCI16-2015R-GX09-1 / Bestellbeispiel linkes Werkzeug: NCCI16-2015L-GX09-1 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße I16 I20 I25 I32 I40 Schraube für Stechmodul Anzugsdrehmoment FS1051 (Torx 8) 2,0 Nm FS1056 (Torx 10) 2,0 Nm FS1052 (Torx 15) 2,0 Nm FS1057 (Torx 20) 3,0 Nm FS1054 (Torx 20) 3,0 Nm Griffschlüssel FS257 (Torx 8) FS1050 (Torx 10) FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) A 366 Walter Cut Stechwerkzeuge
