360 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A344

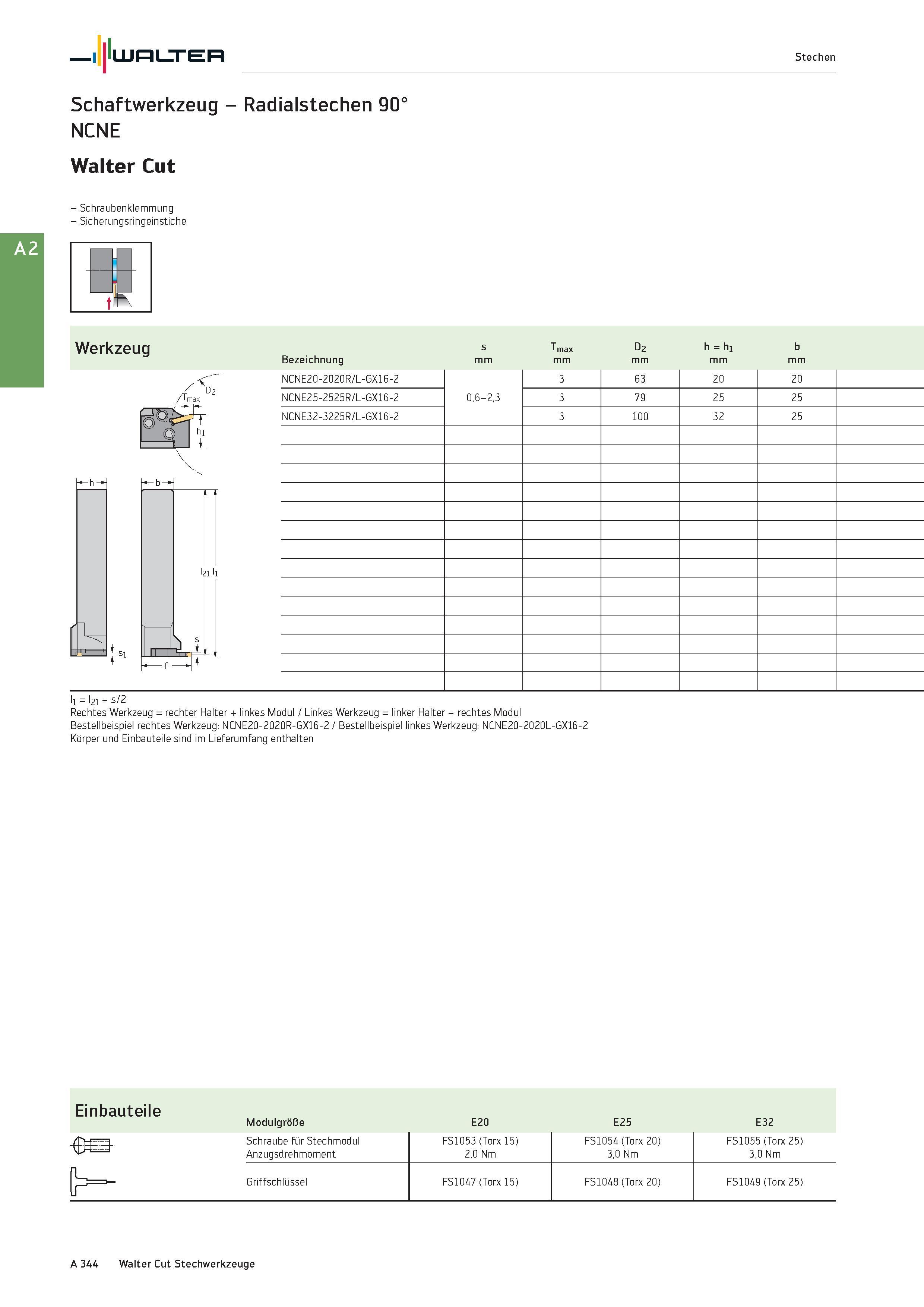

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A344 0360 DEU Lab2u Walter Stechen Schaftwerkzeug - Radialstechen 90° NCNE Walter Cut Schraubenklemmung Sicherungsringeinstiche Werkzeug Bezeichnung s mm max mm D2 mm h = hi mm b mm Tm D2 l21 l1 “ff NCNE20-2020R/L-GX16-2 ,3 2, 1 ,6 0, 3 63 20 20 NCNE25-2525R/L-GX16-2 3 79 25 25 NCNE32-3225R/L-GX16-2 3 100 32 25 l1 = l21 + s/2 Rechtes Werkzeug = rechter Halter + linkes Modul / Linkes Werkzeug = linker Halter + rechtes Modul Bestellbeispiel rechtes Werkzeug: NCNE20-2020R-GX16-2 / Bestellbeispiel linkes Werkzeug: NCNE20-2020L-GX16-2 Körper und Einbauteile sind im Lieferumfang enthalten h b Einbauteile Modulgröße E20 E25 E32 Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 344 Walter Cut Stechwerkzeuge
