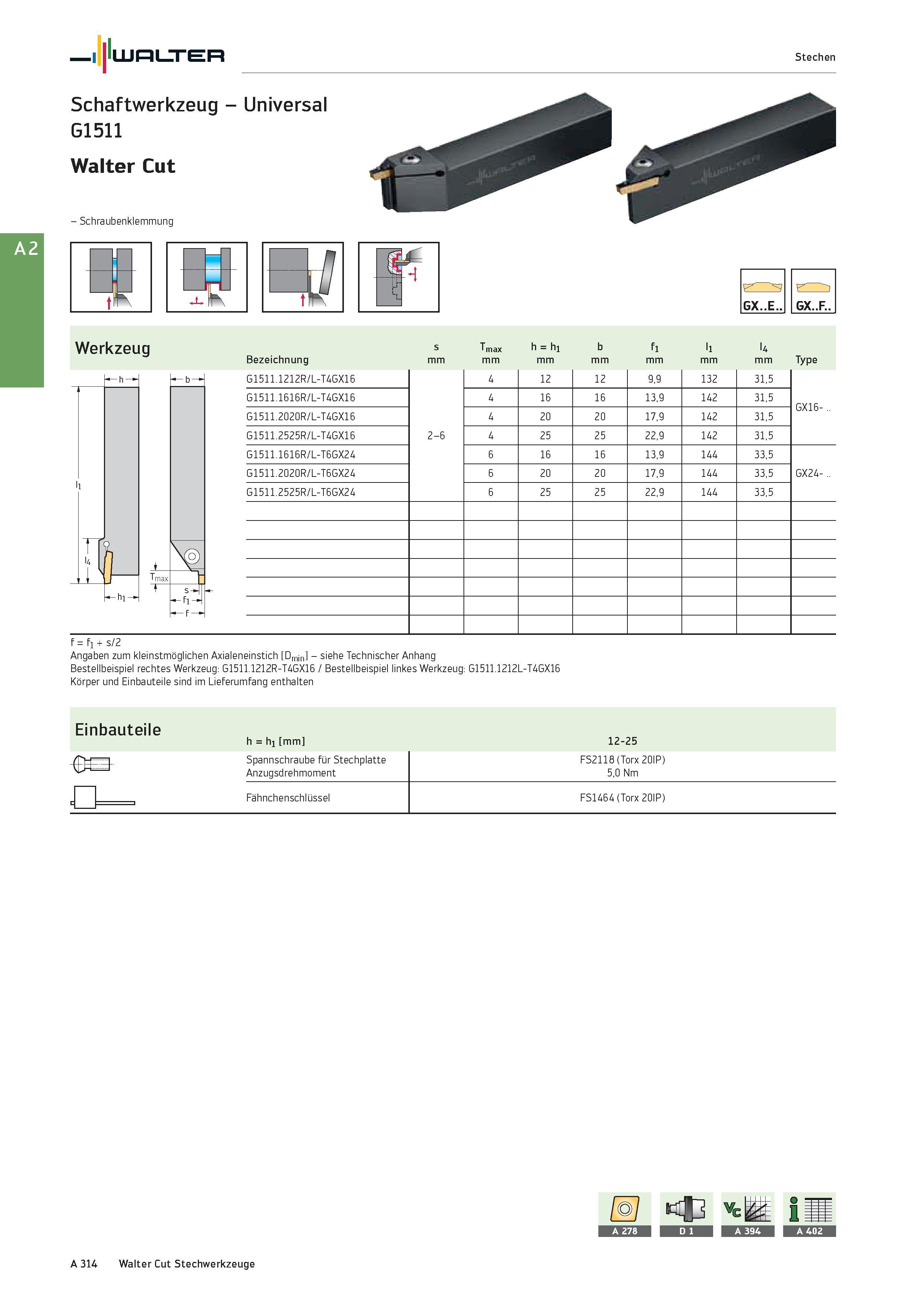

Walter Stechen Schaftwerkzeug - Universal G1511 Walter Cut - Schraubenklemmung K J ui >< LD GX..F.. Werkzeug s Tmax h = hi b fi li l4 Bezeichnung mm Type G1511.1212R/L-T4GX16 2-6 4 12 12 9,9 132 31,5 GX16- .. G1511.1616R/L-T4GX16 4 16 16 13,9 142 31,5 G1511.2020R/L-T4GX16 4 20 20 17,9 142 31,5 G1511.2525R/L-T4GX16 4 25 25 22,9 142 31,5 G1511.1616R/L-T6GX24 6 16 16 13,9 144 33,5 GX24- .. G1511.2020R/L-T6GX24 6 20 20 17,9 144 33,5 G1511.2525R/L-T6GX24 6 25 25 22,9 144 33,5 f = f1 + s/2 Angaben zum kleinstmöglichen Axialeneinstich Dmin - siehe Technischer Anhang Bestellbeispiel rechtes Werkzeug: G1511.1212R-T4GX16 / Bestellbeispiel linkes Werkzeug: G1511.1212L-T4GX16 Körper und Einbauteile sind im Lieferumfang enthalten b Einbauteile h = hi mm 12-25 Spannschraube für Stechplatte FS2118 (Torx 20IP) Anzugsdrehmoment 5,0 Nm q Fähnchenschlüssel FS1464 (Torx 20IP) vc A 314 Walter Cut Stechwerkzeuge
