266 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A250

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A250 0266 DEU Lab2u

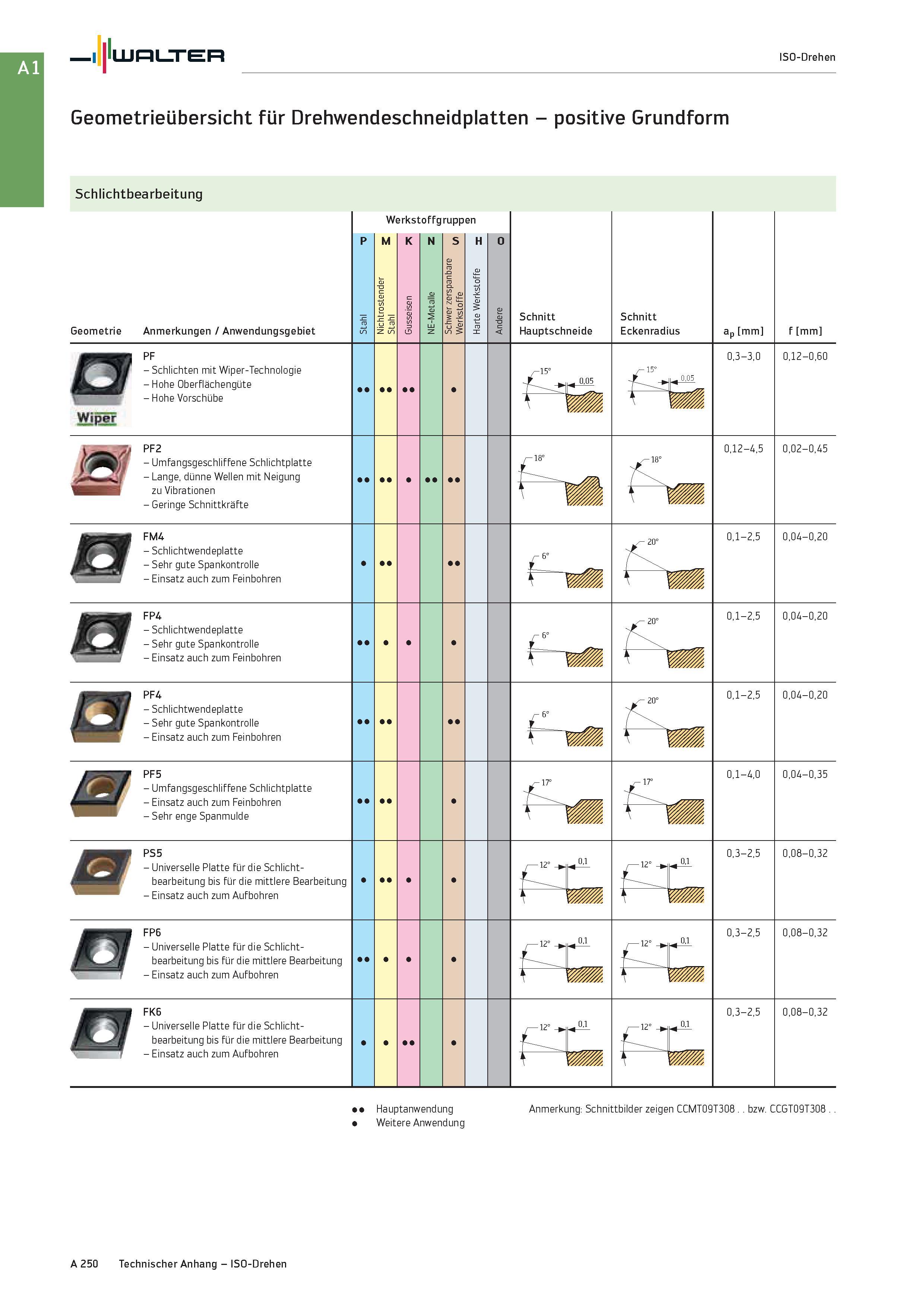

Walter ISO-Drehen Geometrieübersicht für Drehwendeschneidplatten - positive Grundform Schlichtbearbeitung Geometrie Anmerkungen / Anwendungsgebiet Werkstoffgruppen P M K N S H O Schnitt Hauptschneide Schnitt Eckenradius ap mm f mm P Wtber PF - Schlichten mit Wiper-Technologie - Hohe Oberflächengüte - Hohe Vorschübe 0,3-3,0 0,12-0,60 PF2 0,12-4,5 0,02-0,45 - Umfangsgeschliffene Schlichtplatte - Lange, dünne Wellen mit Neigung zu Vibrationen - Geringe Schnittkräfte FM4 - Schlichtwendeplatte - Sehr gute Spankontrolle - Einsatz auch zum Feinbohren 0,1-2,5 0,04-0,20 FP4 - Schlichtwendeplatte - Sehr gute Spankontrolle - Einsatz auch zum Feinbohren 0,1-2,5 0,04-0,20 g PF4 - Schlichtwendeplatte - Sehr gute Spankontrolle - Einsatz auch zum Feinbohren 0,1-2,5 0,04-0,20 a PF5 - Umfangsgeschliffene Schlichtplatte - Einsatz auch zum Feinbohren - Sehr enge Spanmulde 0,1-4,0 0,04-0,35 '//y. PS5 - Universelle Platte für die Schlichtbearbeitung bis für die mittlere Bearbeitung - Einsatz auch zum Aufbohren 0,3-2,5 0,08-0,32 B FP6 - Universelle Platte für die Schlichtbearbeitung bis für die mittlere Bearbeitung - Einsatz auch zum Aufbohren 0,3-2,5 0,08-0,32 B FK6 - Universelle Platte für die Schlichtbearbeitung bis für die mittlere Bearbeitung - Einsatz auch zum Aufbohren 0,3-2,5 0,08-0,32 Hauptanwendung Weitere Anwendung Anmerkung: Schnittbilder zeigen CCMT09T308 bzw. CCGT09T308 A 250 Technischer Anhang - ISO-Drehen
