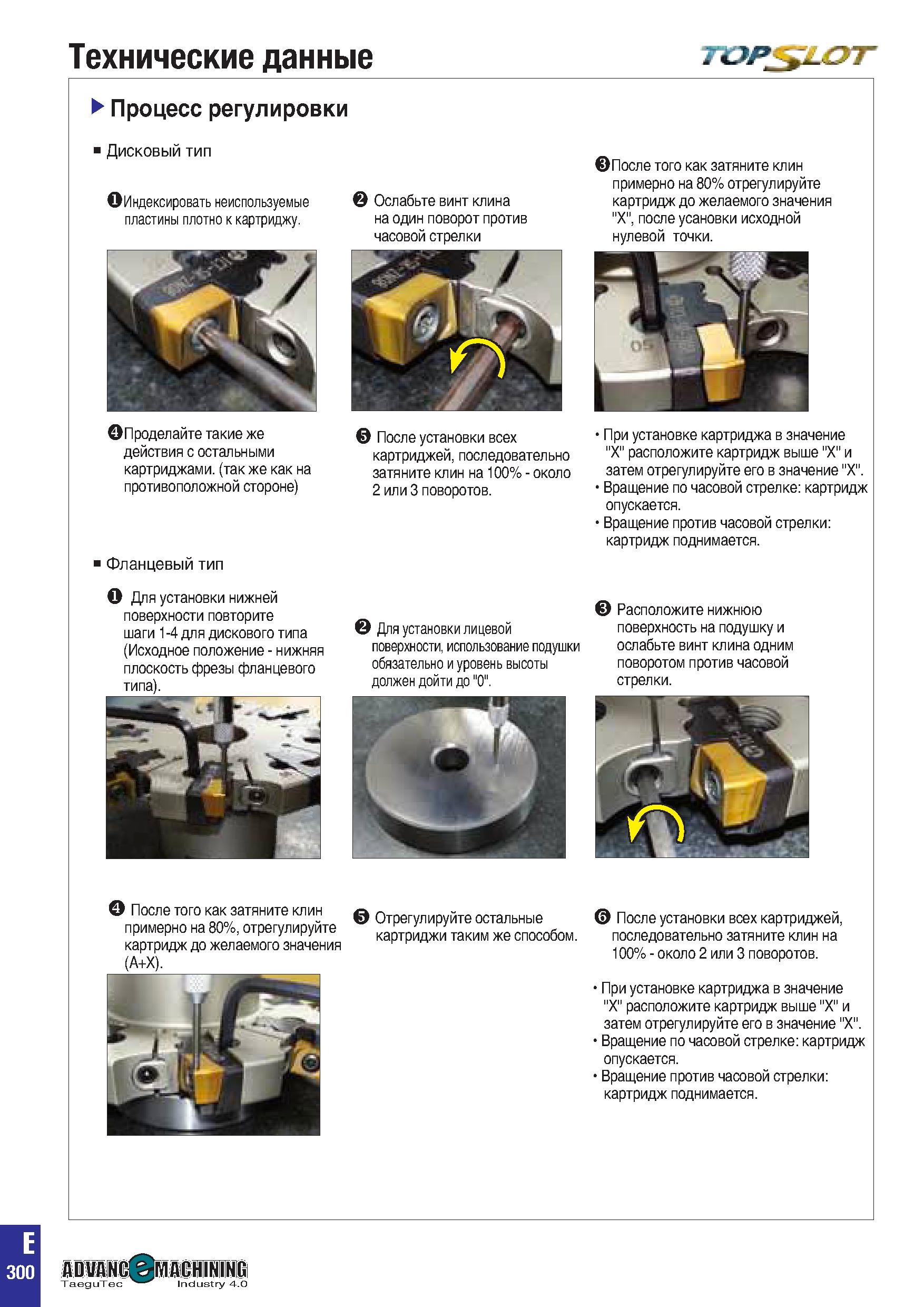

Технические данные n&Pj LOT Процесс регулировки Дисковый тип Индексировать неиспользуемые пластины плотно к картриджу. Ослабьте винт клина на один поворот против часовой стрелки После того как затяните клин примерно на 80% отрегулируйте картридж до желаемого значения "Х", после усановки исходной нулевой точки. Проделайте такие же действия с остальными картриджами. (так же как на противоположной стороне) Фланцевый тип Для установки нижней поверхности повторите шаги 1-4 для дискового типа (Исходное положение - нижняя плоскость фрезы фланцевого типа). После установки всех картриджей, последовательно затяните клин на 100% - около 2 или 3 поворотов. Для установки лицевой поверхности, использование подушки обязательно и уровень высоты должен дойти до "0". При установке картриджа в значение "Х" расположите картридж выше "Х" и затем отрегулируйте его в значение "Х". Вращение по часовой стрелке: картридж опускается. Вращение против часовой стрелки: картридж поднимается. Расположите нижнюю поверхность на подушку и ослабьте винт клина одним поворотом против часовой стрелки. После того как затяните клин примерно на 80%, отрегулируйте картридж до желаемого значения (А+Х). Отрегулируйте остальные картриджи таким же способом. После установки всех картриджей, последовательно затяните клин на 100% - около 2 или 3 поворотов. При установке картриджа в значение "Х" расположите картридж выше "Х" и затем отрегулируйте его в значение "Х". Вращение по часовой стрелке: картридж опускается. Вращение против часовой стрелки: картридж поднимается. ADUANC1 TaeguTec MACHINING Industry 4.0 Е 300
