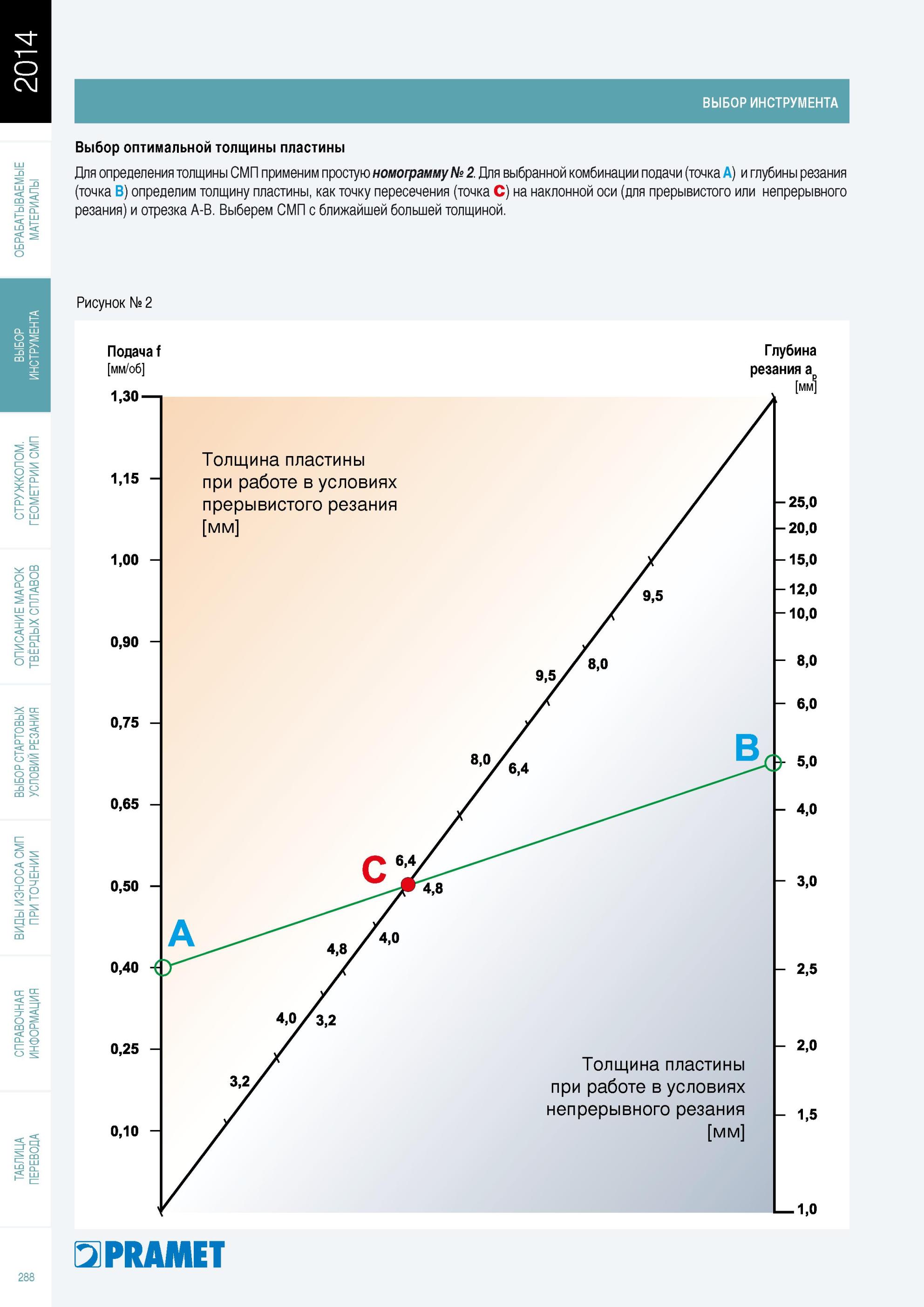

Номограмма Pramet Выбор толщины сменной режущей пластины СРП из твердого сплава для точения на токарных станках Режимы резания при токарной обработке Подача Глубина ВЫБОР ИНСТРУМЕНТА Выбор оптимальной толщины пластины Для определения толщины СМП применим простую номограмму № 2. Для выбранной комбинации подачи (точка A и глубины резания (точка B определим толщину пластины, как точку пересечения (точка С на наклонной оси (для прерывистого или непрерывного резания и отрезка A-B. Выберем СМП с ближайшей большей толщиной. Рисунок № 2 Подача f [мм/об] Глубина резания ap [мм] [мм/об] 1,30 I рез ’ ания ap [мм] 1,15 Толщина пластины при работе в условиях прерывистого резания [мм] -25,0 -20,0 1,00 / 9,5 -15,0 -12,0 -10,0 0,90 / 8,0 9,5/ 8,0 0,75 Ч о 0 \ Vя 6,0 у 5,0 0,65 4,0 0,50 6,4/ 3,0 0,40 А У 4,0 /3,2 2,5 0,25 -0,10 з,у Толщина пластины при работе в условиях непрерывного резания [мм] 2,0 1,5 1,0 PRAMET 288 Толщина пластины при работе в условиях прерывистого резания [мм] Толщина пластины при работе в условиях непрерывного резания [мм]
