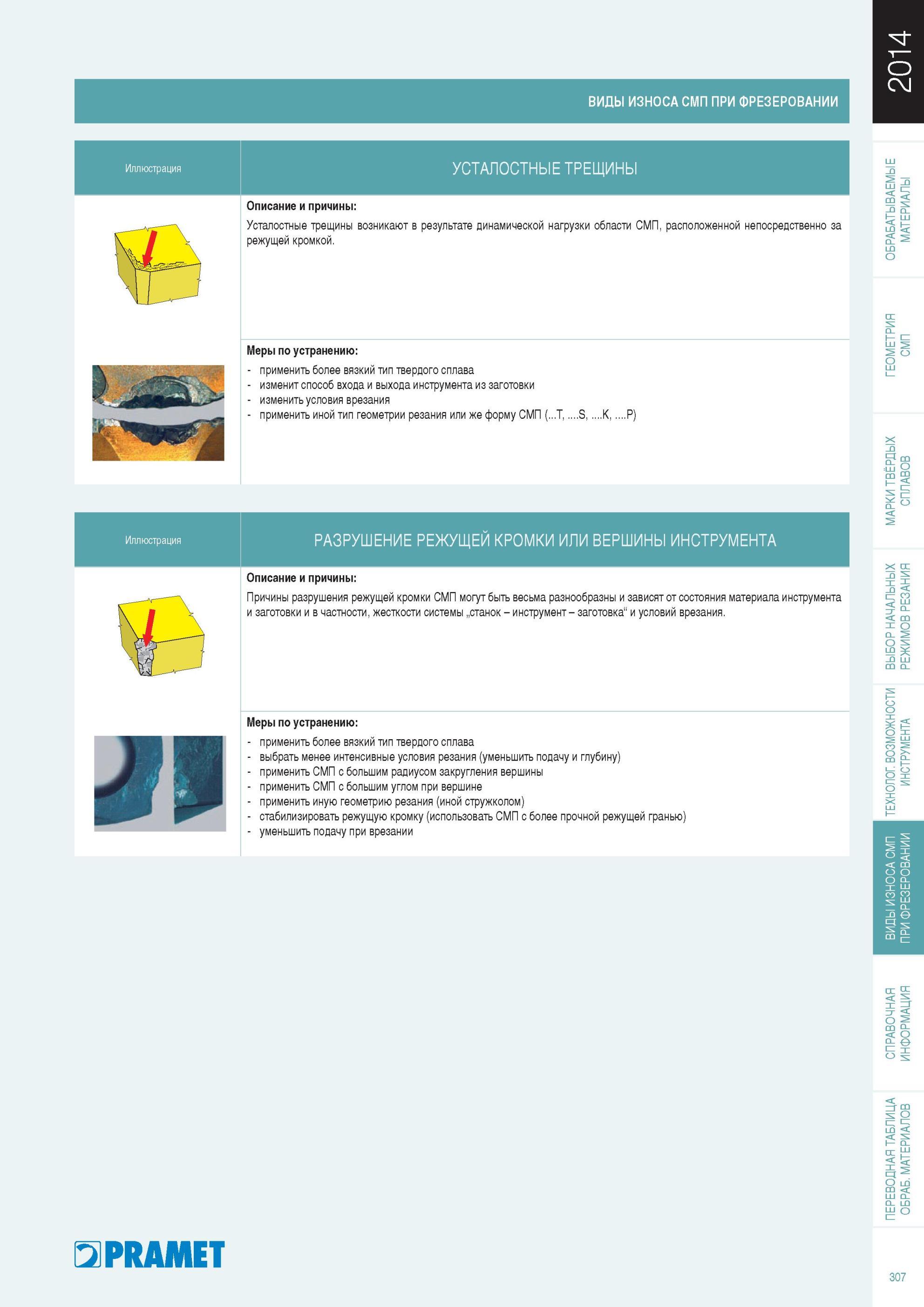

Наглядные иллюстрации основных видов износа сменных режущих неперетачиваемых пластин при фрезерной мехобработке на металлорежущем оборудовании Усталостные трещины возникают в результате динамической нагрузки области СМП, расположенной непосредственно за режущей кромкой. Меры по устранению - применить более вязкий тип твердого сплава - изменит способ входа и выхода инструмента из заготовки - изменить условия врезания - применить иной тип геометрии резания или же форму СМП (...T....S...K....P) Иллюстрация РАЗРУШЕНИЕ РЕЖУЩЕЙ КРОМКИ ИЛИ ВЕРШИНЫ ИНСТРУМЕНТА Описание и причины Причины разрушения режущей кромки СМП могут быть весьма разнообразны и зависят от состояния материала инструмента и заготовки и в частности, жесткости системы „станок - инструмент - заготовка" и условий врезания. Меры по устранению - применить более вязкий тип твердого сплава - выбрать менее интенсивные условия резания (уменьшить подачу и глубину) - применить СМП с большим радиусом закругления вершины - применить СМП с большим углом при вершине - применить иную геометрию резания (иной стружколом) - стабилизировать режущую кромку (использовать СМП с более прочной режущей гранью) - уменьшить подачу при врезании PRAMET 307 ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИ Иллюстрация УСТАЛОСТНЫЕ ТРЕЩИНЫ Описание и причины Усталостные трещины возникают в результате динамической нагрузки ВИДЫ ИЗНОСА СМП ПРИ ФРЕЗЕРОВАНИИ УСТАЛОСТНЫЕ ТРЕЩИНЫ Описание и причины
