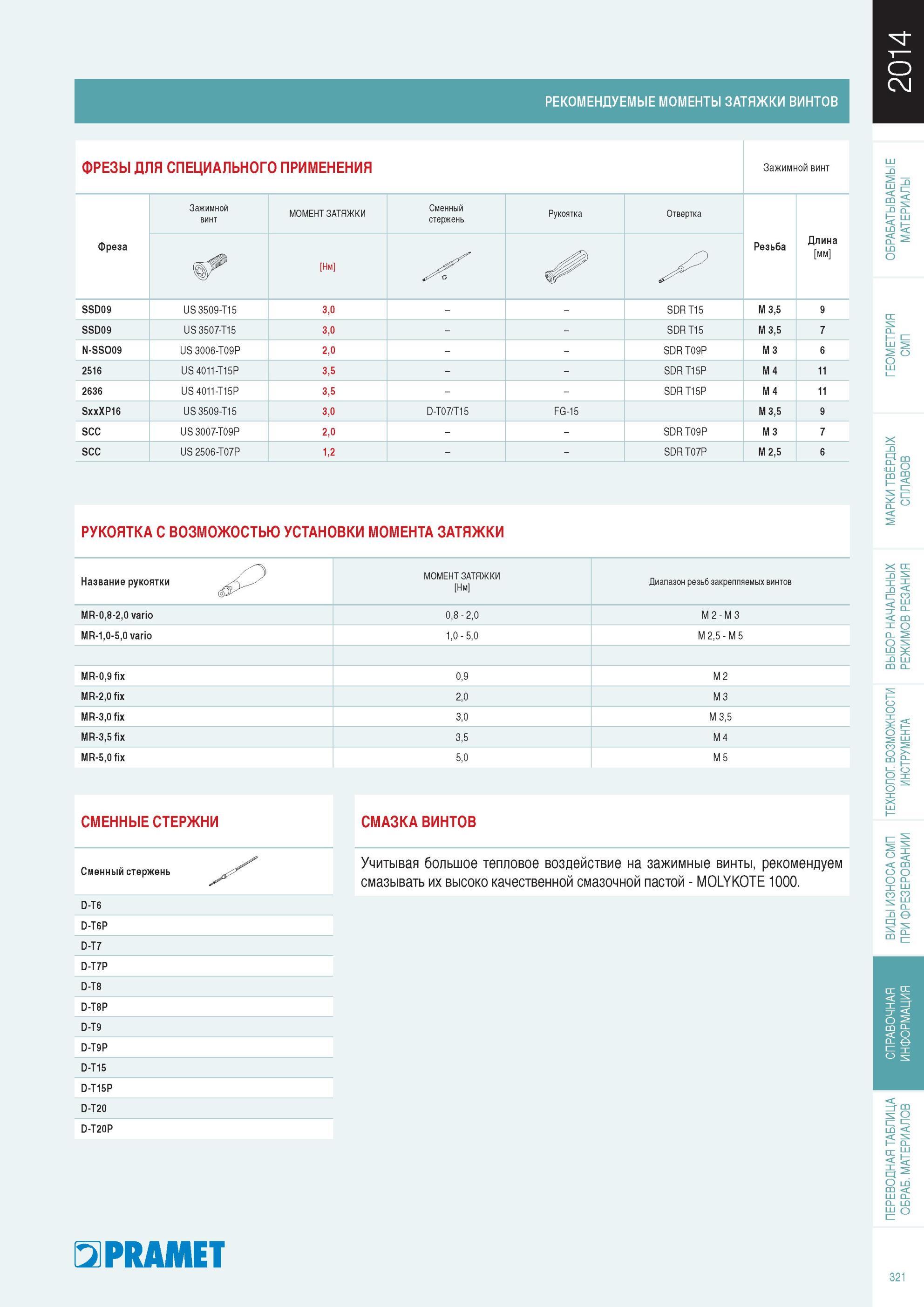

322 Каталог PRAMET 2014 Фрезерование Фрезы Сменные режущие пластины Стр.321

Каталог PRAMET 2014 Фрезерование Стр. 321 0322 Lab2u

РЕКОМЕНДУЕМЫЕ МОМЕНТЫ ЗАТЯЖКИ ВИНТОВ ФРЕЗЫ ДЛЯ СПЕЦИАЛЬНОГО ПРИМЕНЕНИЯ Зажимной винт Фреза Зажимной винт МОМЕНТ ЗАТЯЖКИ Сменный стержень Рукоятка Отвертка Резьба Длина мм Нм X" SSD09 US 3509-T15 3,0 SDR T15 M 3,5 9 SSD09 US 3507-T15 3,0 SDR T15 M 3,5 7 N-SS009 US 3006-T09P 2,0 SDR T09P M 3 6 2516 US 4011-T15P 3,5 SDR T15P M 4 11 2636 US 4011-T15P 3,5 SDR T15P M 4 11 SxxXP16 US 3509-T15 3,0 D-T07/T15 FG-15 M 3,5 9 SCC US 3007-T09P 2,0 SDR T09P M 3 7 SCC US 2506-T07P 1,2 SDR T07P M 2,5 6 РУКОЯТКА С ВОЗМОЖОСТЬЮ УСТАНОВКИ МОМЕНТА ЗАТЯЖКИ Название рукоятки МОМЕНТ ЗАТЯЖКИ Нм Диапазон резьб закрепляемых винтов MR-0,8-2,0 vario 0,8 - 2,0 M 2 - M 3 MR-1,0-5,0 vario 1,0 - 5,0 M 2,5 - M 5 MR-0,9 fix 0,9 M 2 MR-2,0 fix 2,0 M 3 MR-3,0 fix 3,0 M 3,5 MR-3,5 fix 3,5 M 4 MR-5,0 fix 5,0 M 5 СМЕННЫЕ СТЕРЖНИ СМАЗКА ВИНТОВ Сменный стержень Учитывая большое тепловое воздействие на зажимные винты, рекомендуем смазывать их высоко качественной смазочной пастой - MOLYKOTE 1000. D-T6 D-T6P D-T7 D-T7P D-T8 D-T8P D-T9 D-T9P D-T15 D-T15P D-T20 D-T20P PRAMET 321 РЕКОМЕНДУЕМЫЕ МОМЕНТЫ ЗАТЯЖКИ ВИНТОВ ФРЕЗЫ ДЛЯ СПЕЦИАЛЬНОГО ПРИМЕНЕНИЯ Зажимной винт Фреза Зажимной винт МОМЕНТ ЗАТЯЖКИ Сменный стержень Рукоятка От
