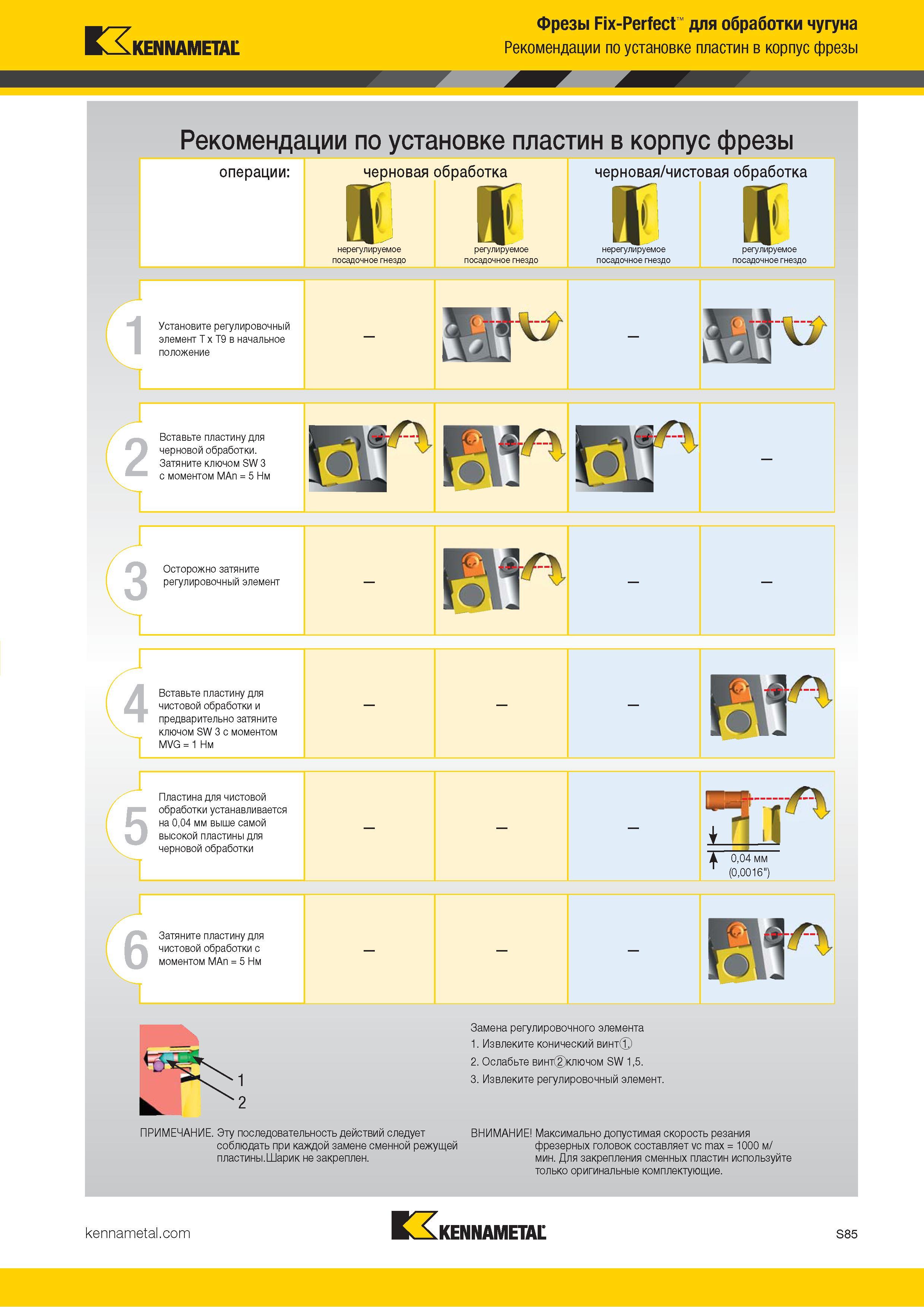

Kennametal Фрезы Fix-Perfect для обработки чугуна Рекомендации по установке пластин в корпус фрезы 2 Рекомендации по установке пластин в корпус фрезы черновая/чистовая обработка операции: черновая обработка нерегулируемое посадочное гнездо : регулируемое посадочное гнездо : нерегулируемое посадочное гнездо регулируемое посадочное гнездо Установите регулировочный элемент T x T9 в начальное положение Вставьте пластину для черновой обработки. Затяните ключом SW 3 с моментом MAn = 5 Нм 3 Осторожно затяните регулировочный элемент 4 Вставьте пластину для чистовой обработки и предварительно затяните ключом SW 3 с моментом MVG = 1 Нм 5 Пластина для чистовой обработки устанавливается на 0,04 мм выше самой высокой пластины для черновой обработки J 0,04 мм (0,0016") ПРИМЕЧАНИЕ. Эту последовательность действий следует соблюдать при каждой замене сменной режущей пластины.Шарик не закреплен. Замена регулировочного элемента 1. Извлеките конический винт 2. Ослабьте винт(2(ключом SW 1,5. 3. Извлеките регулировочный элемент. ВНИМАНИЕ Максимально допустимая скорость резания фрезерных головок составляет vc max = 1000 м/ мин. Для закрепления сменных пластин используйте только оригинальные комплектующие. Kennametal S85
