1192 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.S74

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. S74 1192 Lab2u

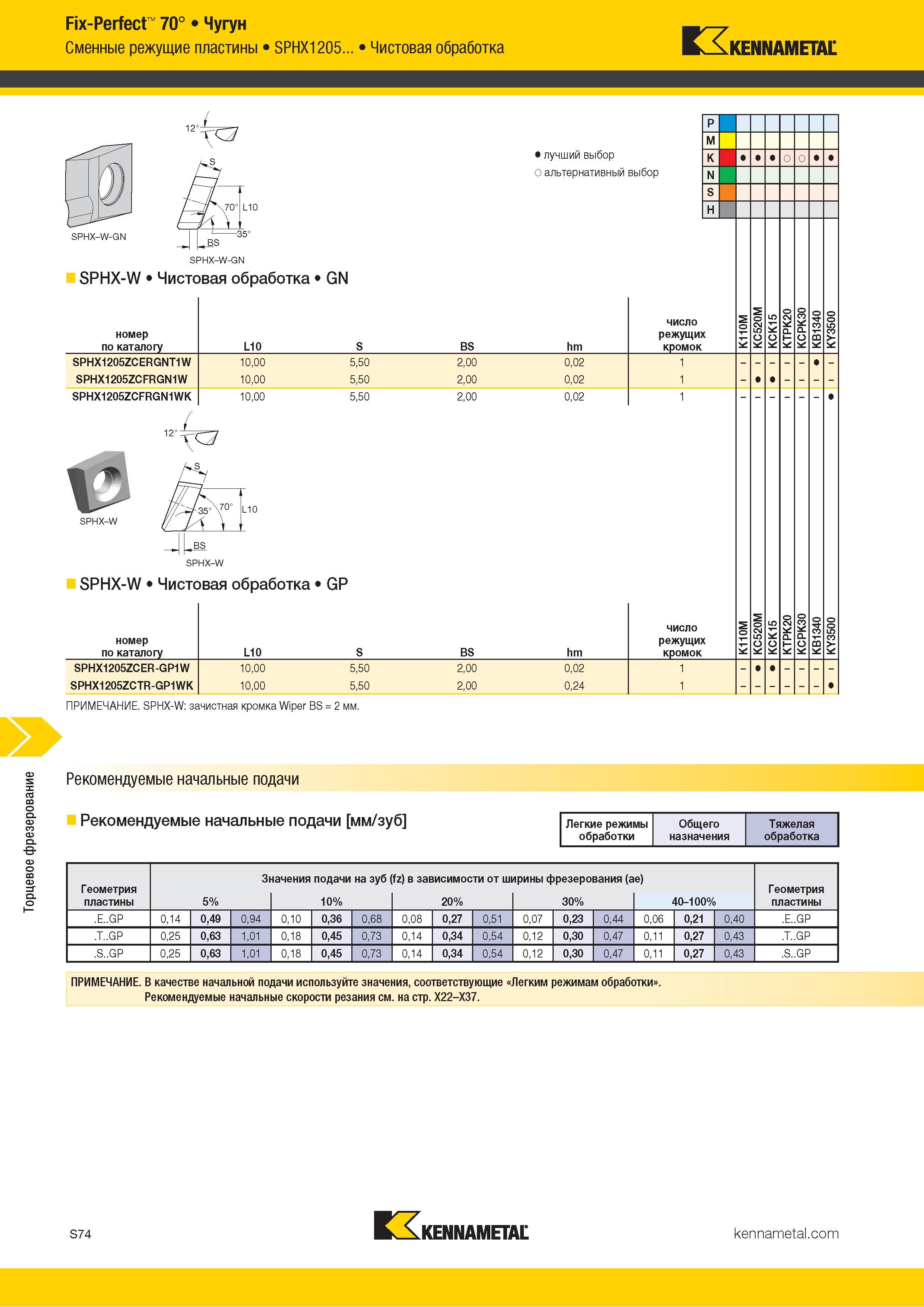

Торцевое фрезерование Fix-Perfect 70° Чугун W 7 Сменные режущие пластины SPHX1205... Чистовая обработка Kennametal SPHX-W-GN Альтернативный и лучший выбор инструмента по металлу 70° L10 1 sBS SPHX-W-GN SPHX-W Чистовая обработка GN номер по каталогу L10 BS hm число режущих кромок SPHX1205ZCERGNT1W SPHX1205ZCFRGN1W 10,00 10,00 5.50 5.50 2,00 2,00 0,02 0,02 SPHX1205ZCFRGN1WK 10,00 5,50 2,00 0,02 SPHX-W Чистовая обработка GP номер по каталогу L10 S BS hm число режущих кромок SPHX1205ZCER-GP1W SPHX1205ZCTR-GP1WK 10,00 10,00 5.50 5.50 2,00 2,00 0,02 0,24 ПРИМЕЧАНИЕ. SPHX-W: зачистная кромка Wiper BS = 2 мм. Рекомендуемые начальные подачи Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% .E..GP 0,14 0,49 0,94 0,10 0,36 0,68 0,08 0,27 0,51 0,07 0,23 0,44 0,06 0,21 0,40 .E..GP .T..GP 0,25 0,63 1,01 0,18 0,45 0,73 0,14 0,34 0,54 0,12 0,30 0,47 0,11 0,27 0,43 .T..GP .S..GP 0,25 0,63 1,01 0,18 0,45 0,73 0,14 0,34 0,54 0,12 0,30 0,47 0,11 0,27 0,43 .S..GP ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. S S74 Kennametal
