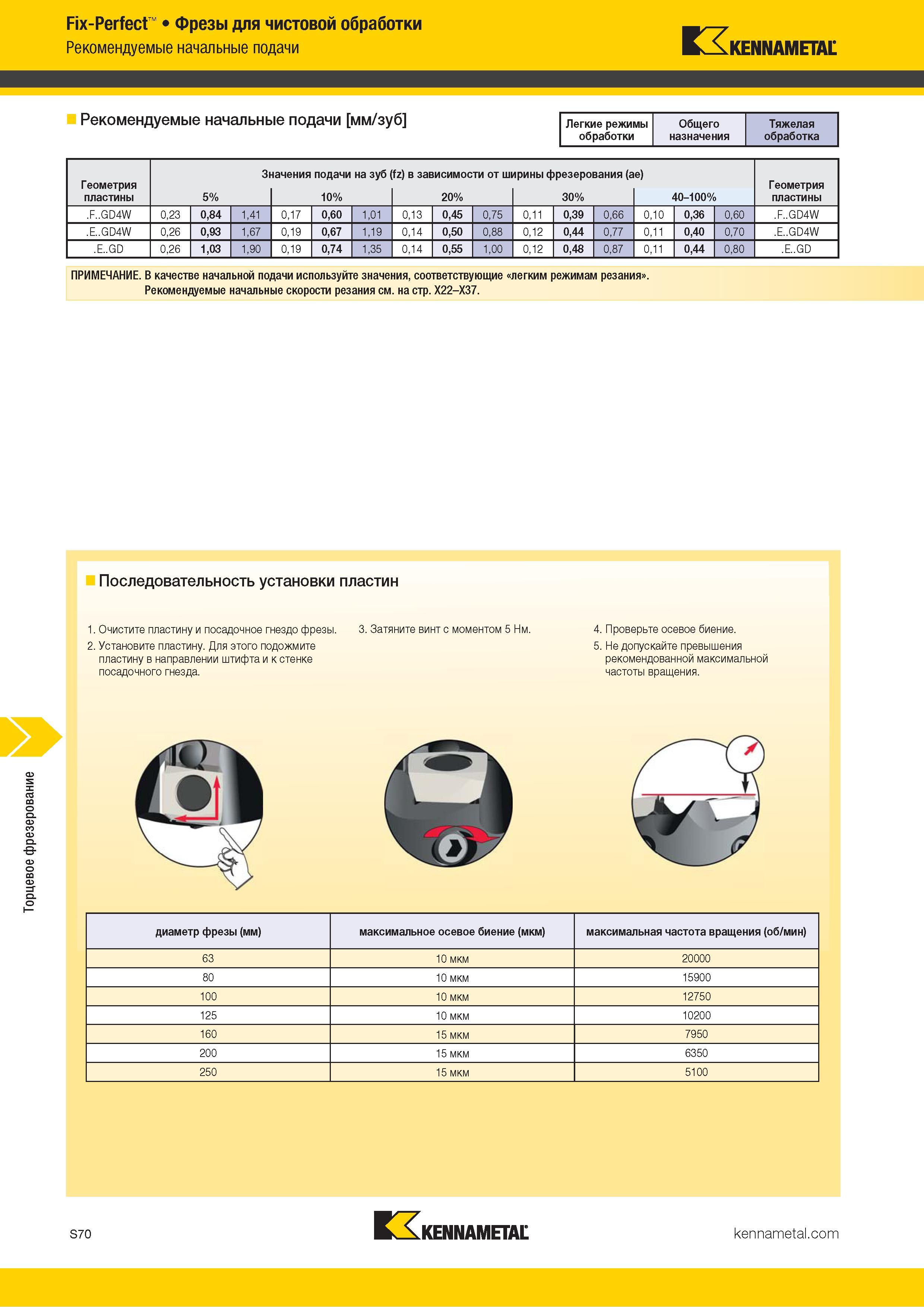

Торцевое фрезерование Fix-Perfect Фрезы для чистовой обработки Рекомендуемые начальные подачи Kennametal Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% .F..GD4W 0,23 0,84 1,41 0,17 0,60 1,01 0,13 0,45 0,75 0,11 0,39 0,66 0,10 0,36 0,60 .F..GD4W .E..GD4W 0,26 0,93 1,67 0,19 0,67 1,19 0,14 0,50 0,88 0,12 0,44 0,77 0,11 0,40 0,70 .E..GD4W .E..GD 0,26 1,03 1,90 0,19 0,74 1,35 0,14 0,55 1,00 0,12 0,48 0,87 0,11 0,44 0,80 .E..GD ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие легким режимам резания Рекомендуемые начальные скорости резания см. на стр. X22-X37. Последовательность установки пластин 1. Очистите пластину и посадочное гнездо фрезы. 2. Установите пластину. Для этого подожмите пластину в направлении штифта и к стенке посадочного гнезда. 3. Затяните винт с моментом 5 Нм. 4. Проверьте осевое биение. 5. Не допускайте превышения рекомендованной максимальной частоты вращения. диаметр фрезы (мм) максимальное осевое биение (мкм) максимальная частота вращения (об/мин) 63 10 мкм 20000 80 10 мкм 15900 100 10 мкм 12750 125 10 мкм 10200 160 15 мкм 7950 200 15 мкм 6350 250 15 мкм 5100 S70 Kennametal
