596 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.D6

Каталог KENNAMETAL 2018 Инструмент токарный Стр. D6 0596 Lab2u

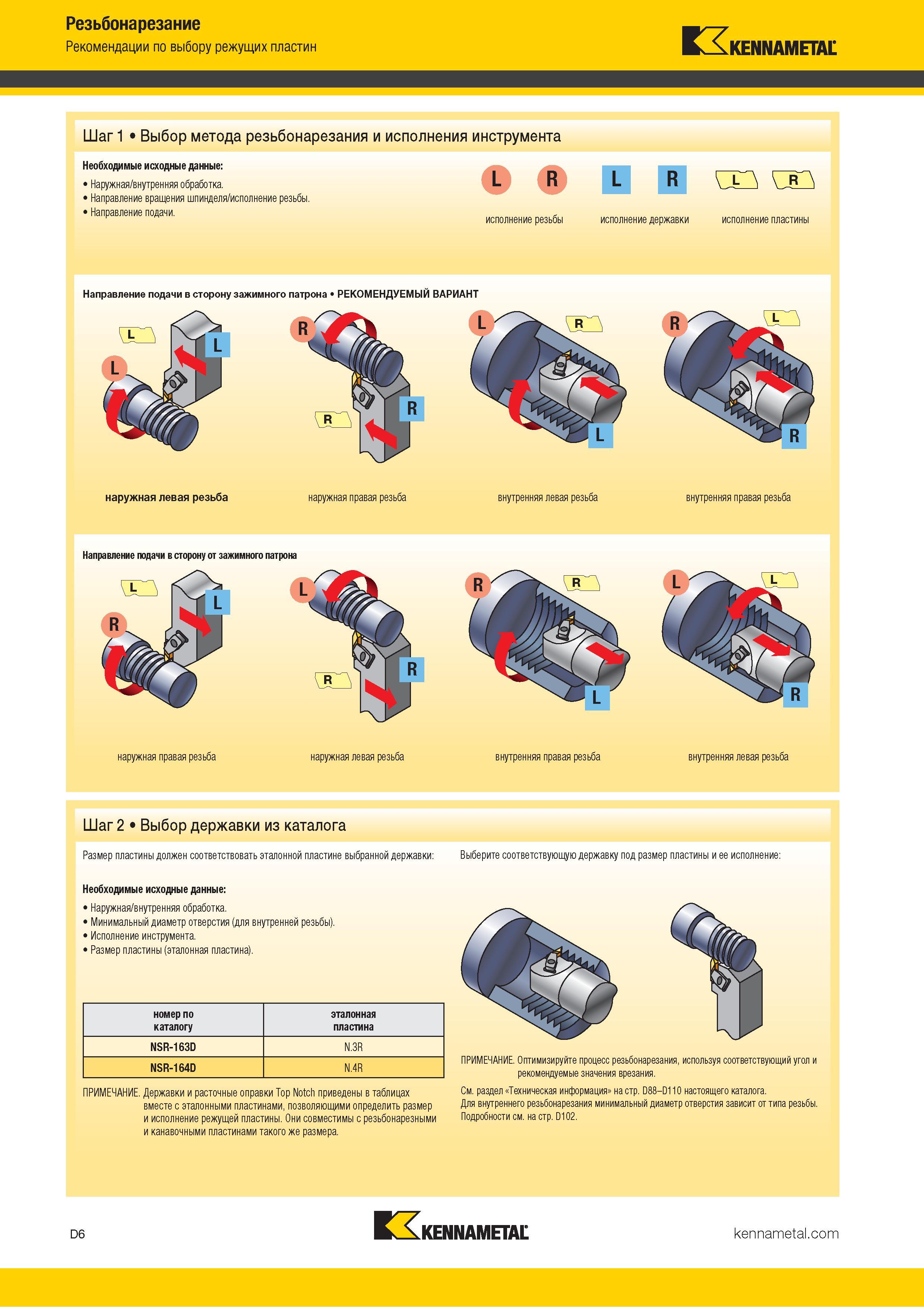

Резьбонарезание rnr 7 Рекомендации по выбору режущих пластин Ь \1№ММДМПйГ Шаг 1 Выбор метода резьбонарезания и исполнения инструмента R Необходимые исходные данные: Наружная/внутренняя обработка. Направление вращения шпинделя/исполнение резьбы Направление подачи. исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона РЕКОМЕНДУЕМЫЙ ВАРИАНТ наружная левая резьба наружная правая резьба внутренняя левая резьба внутренняя правая резьба Направление подачи в сторону от зажимного патрона наружная правая резьба наружная левая резьба внутренняя правая резьба внутренняя левая резьба Шаг 2 Выбор державки из каталога Размер пластины должен соответствовать эталонной пластине выбранной державки: Необходимые исходные данные: Наружная/внутренняя обработка. Минимальный диаметр отверстия (для внутренней резьбы). Исполнение инструмента. Размер пластины (эталонная пластина). номер по эталонная каталогу пластина NSR-163D N.3R NSR-164D N.4R ПРИМЕЧАНИЕ. Державки и расточные оправки Top Notch приведены в таблицах вместе с эталонными пластинами, позволяющими определить размер и исполнение режущей пластины. Они совместимы с резьбонарезными и канавочными пластинами такого же размера. Выберите соответствующую державку под размер пластины и ее исполнение: ПРИМЕЧАНИЕ. Оптимизируйте процесс резьбонарезания, используя соответствующий угол и рекомендуемые значения врезания. См. раздел Техническая информация на стр. D88-D110 настоящего каталога. Для внутреннего резьбонарезания минимальный диаметр отверстия зависит от типа резьбы. Подробности см. на стр. D102. D6 Kennametal
