601 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.D11

Каталог KENNAMETAL 2018 Инструмент токарный Стр. D11 0601 Lab2u

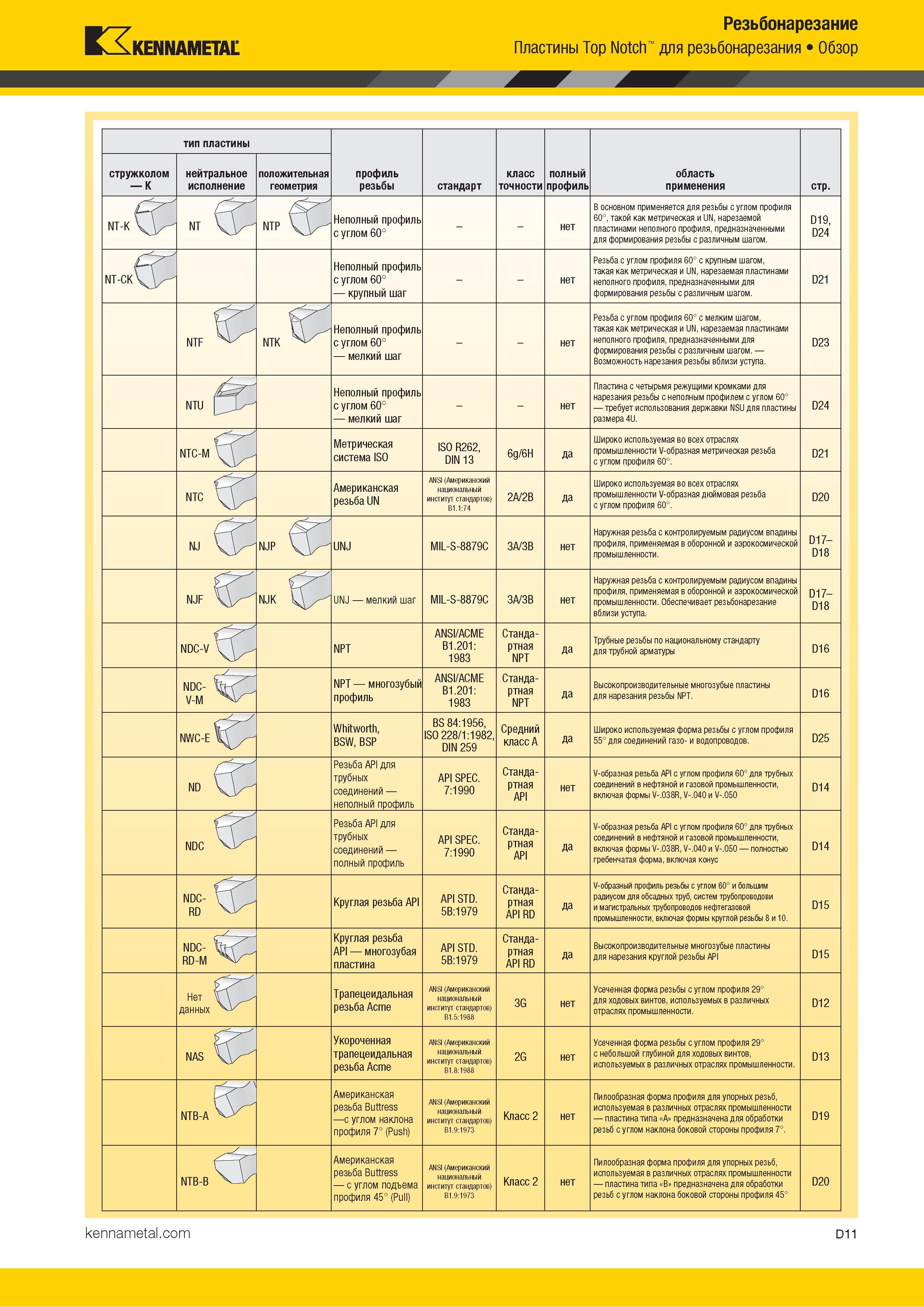

Kennametal Резьбонарезание Пластины Top Notch для резьбонарезания Обзор тип пластины профиль резьбы стандарт класс точности полный профиль область применения стр. стружколом К нейтральное исполнение положительная геометрия nt-k(J- NT Ц NTP Неполный профиль с углом 60° нет В основном применяется для резьбы с углом профиля 60°, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы различным шагом. D19, D24 NT-CK(J- Неполный профиль с углом 60° крупный шаг нет Резьба с углом профиля 60° с крупным шагом, такая как метрическая и UN, нарезаемая пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. D21 NTF NTK Неполный профиль с углом 60° мелкий шаг нет Резьба с углом профиля 60° с мелким шагом, такая как метрическая и UN, нарезаемая пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. Возможность нарезания резьбы вблизи уступа. D23 NTU Неполный профиль с углом 60° мелкий шаг нет Пластина с четырьмя режущими кромками для нарезания резьбы с неполным профилем с углом 60° требует использования державки NSU для пластины размера 4U. D24 NTC-M Метрическая система ISO ISO R262, DIN 13 6g/6H да Широко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60°. D21 NTC Американская резьба UN ANSI (Американский национальный институт стандартов) B1.1:74 2A/2B да Широко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60°. D20 NJ NJP C / UNJ MIL-S-8879C 3A/3B нет Наружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности. D17- D18 NJF У' NJK UNJ мелкий шаг MIL-S-8879C 3A/3B нет Наружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности. Обеспечивает резьбонарезание вблизи уступа. D17- D18 NDC-V NPT ANSI/ACME B1.201: 1983 Станда- ртная NPT да Трубные резьбы по национальному стандарту для трубной арматуры D16 NDM- NPT многозубый профиль ANSI/ACME B1.201: 1983 Станда- ртная NPT да Высокопроизводительные многозубые пластины для нарезания резьбы NPT. D16 NWC-E Whitworth, BSW, BSP BS 84:1956, ISO 228/1:1982, DIN 259 Средний класс А да Широко используемая форма резьбы с углом профиля 55° для соединений газо- и водопроводов. D25 ND Резьба API для трубных соединений неполный профиль API SPEC. 7:1990 Станда- ртная API нет V-образная резьба API с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050 D14 fr NDC Vi/ Резьба API для трубных соединений полный профиль API SPEC. 7:1990 Станда- ртная API да V-образная резьба API с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050 полностью гребенчатая форма, включая конус D14 NRS- i Круглая резьба API API STD. 5B:1979 Стандартная API RD да V-образный профиль резьбы с углом 60° и большим радиусом для обсадных труб, систем трубопроводови и магистральных трубопроводов нефтегазовой промышленности, включая формы круглой резьбы 8 и 10. D15 У Круглая резьба API многозубая пластина API STD. 5B:1979 Стандартная API RD да Высокопроизводительные многозубые пластины для нарезания круглой резьбы API D15 NDC- 4 RD-M Нет данных Vv Трапецеидальная резьба Acme ANSI (Американский национальный институт стандартов) B1.5:1988 3G нет Усеченная форма резьбы с углом профиля 29° для ходовых винтов, используемых в различных отраслях промышленности. D12 NAS Укороченная трапецеидальная резьба Acme ANSI (Американский национальный институт стандартов) B1.8:1988 2G нет Усеченная форма резьбы с углом профиля 29° с небольшой глубиной для ходовых винтов, используемых в различных отраслях промышленности. D13 NTB-A VX Американская резьба Buttress с углом наклона профиля 7° (Push) ANSI (Американский национальный институт стандартов) B1.9:1973 Класс 2 нет Пилообразная форма профиля для упорных резьб, используемая в различных отраслях промышленности пластина типа А предназначена для обработки резьб с углом наклона боковой стороны профиля 7°. D19 CT NTB-B VjX Американская резьба Buttress с углом подъема профиля 45° (Pull) ANSI (Американский национальный институт стандартов) B1.9:1973 Класс 2 нет Пилообразная форма профиля для упорных резьб, используемая в различных отраслях промышленности пластина типа B предназначена для обработки резьб с углом наклона боковой стороны профиля 45° D20 D11
