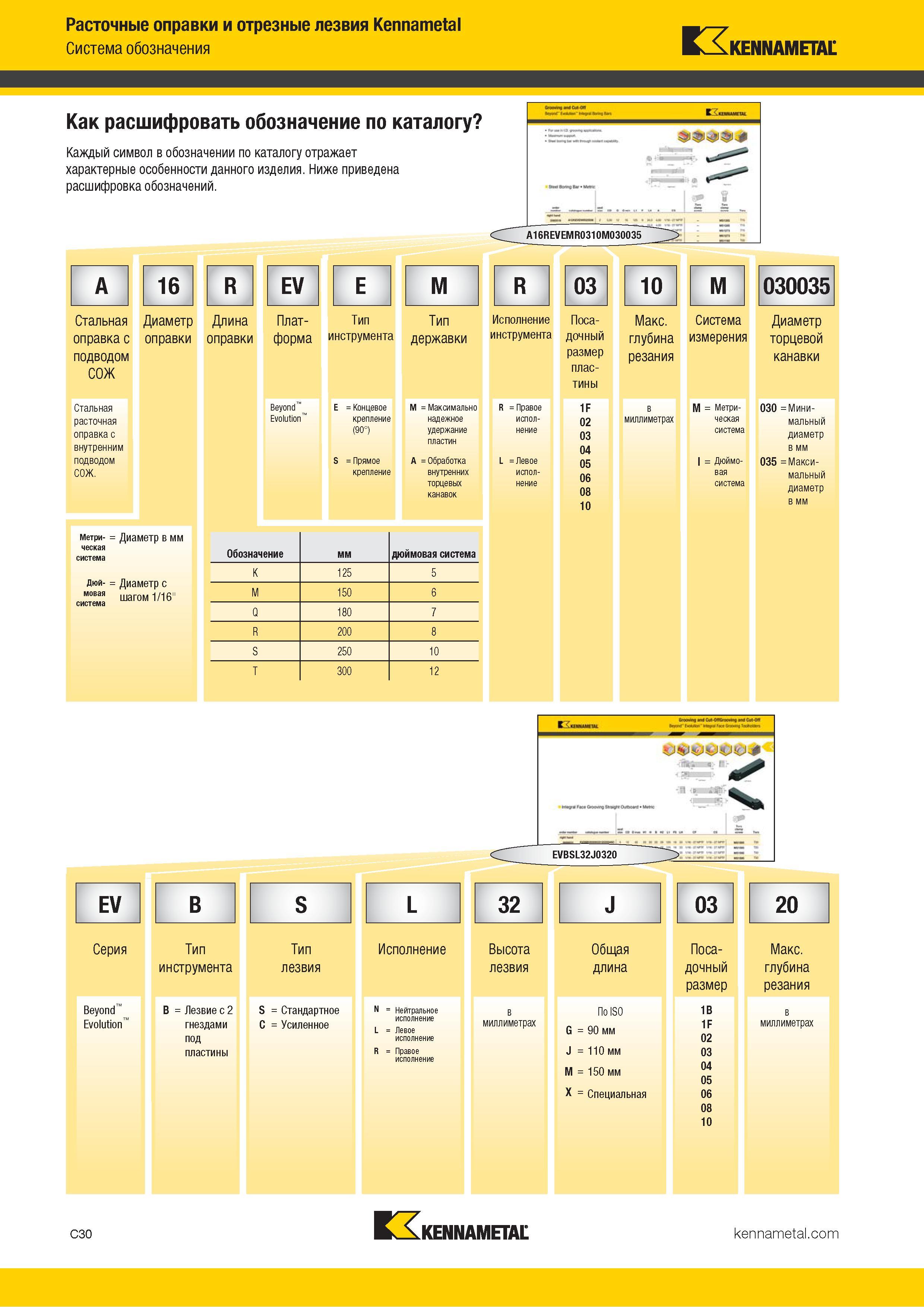

Расточные оправки и отрезные лезвия Kennametal Система обозначения Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. A 16 R EV Стальная Диаметр Длина оправка с оправки оправки подводом СОЖ Стальная расточная оправка с внутренним подводом СОЖ. E M R Beyond E = Концевое M = Максимально Evolution крепление надежное (90°) удержание пластин S = Прямое крепление A =Обработка внутренних торцевых канавок R = Правое исполнение L =Левое исполнение 03 Плат- Тип Тип Исполнение Поса- форма инструмента державки инстРумента дочный размер плас- тины 1F 02 03 04 05 06 08 10 10 M Макс. резания миллиметрах 030035 Система Диаметр измерения торцевой канавки M = Метри- 030 =Мини- ческая мальный система диаметр в мм I = Дюймо- 035 =Макси- вая мальный система диаметр в мм Метри- = Диаметр в мм ческая система Дюй- = Диаметр с мовая шагом 1/16" Обозначение мм дюймовая система K 125 5 M 150 6 Q 180 7 R 200 8 S 250 10 T 300 12 в EV B S L 32 J 03 20 Серия Beyond Evolution Тип инструмента B = Лезвие с 2 гнездами под пластины Тип лезвия S = Стандартное C = Усиленное Исполнение N = Нейтральное исполнение L = Левое исполнение R = Правое исполнение Высота лезвия миллиметрах Общая длина По ISO G =90 мм J =110 мм M = 150 мм X = Специальная Поса- дочный размер 1B 1F 02 03 04 05 06 08 10 Макс. глубина резания в миллиметрах C30 Kennametal
