64 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.B42

Каталог KENNAMETAL 2018 Инструмент токарный Стр. B42 0064 Lab2u

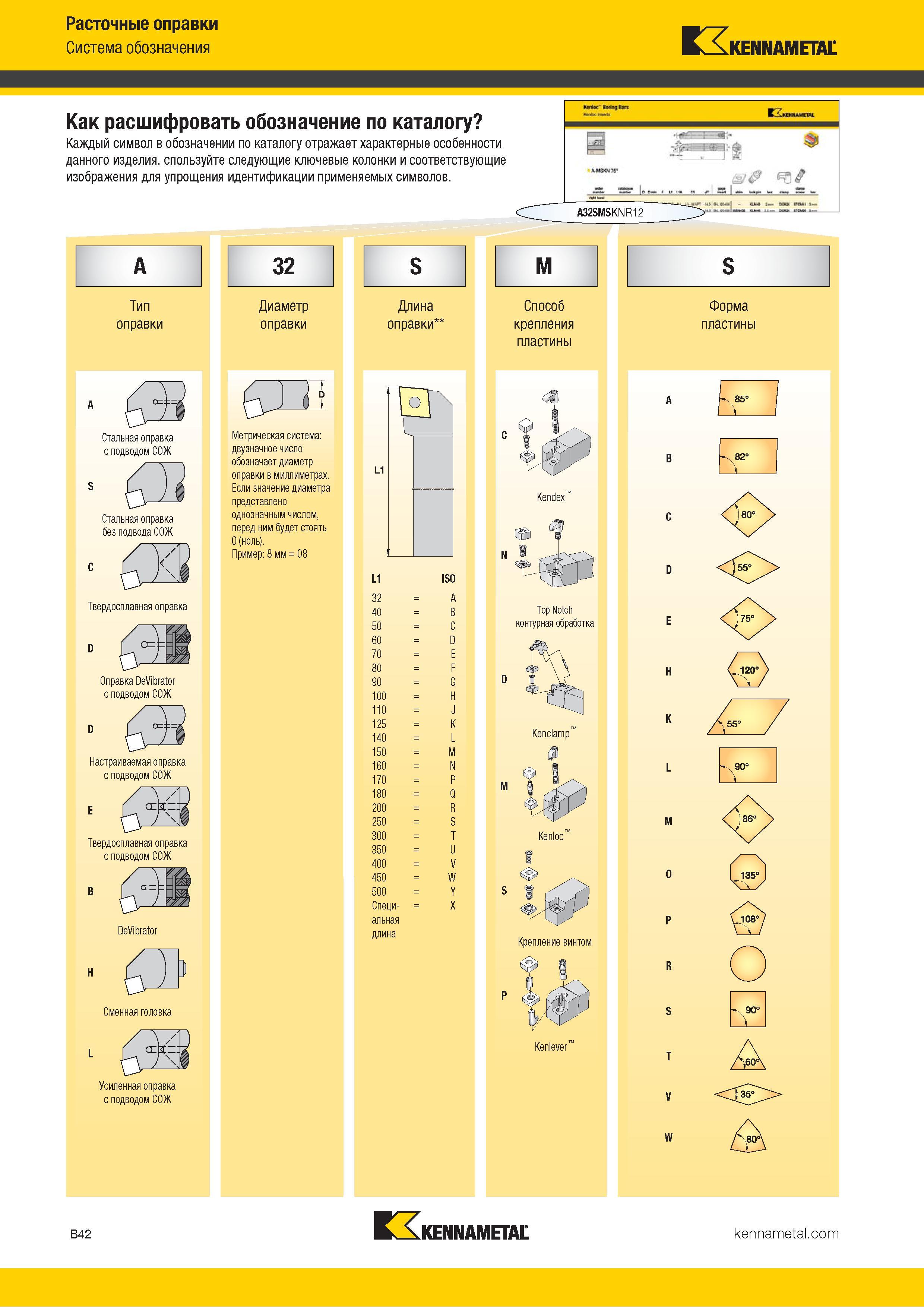

Расточные оправки Система обозначения Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. спользуйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. п. I ч - :- & Jl A32SMSKNR12 32 M Тип оправки Диаметр оправки Длина оправки Способ крепления пластины Форма пластины Стальная оправка с подводом СОЖ Стальная оправка без подвода СОЖ Твердосплавная оправка Оправка DeVibrator с подводом СОЖ Настраиваемая оправка с подводом СОЖ Твердосплавная оправка с подводом СОЖ DeVibrator Сменная головка Усиленная оправка с подводом СОЖ Метрическая система: двузначное число обозначает диаметр оправки в миллиметрах. Если значение диаметра представлено однозначным числом, перед ним будет стоять 0 (ноль). Пример: 8 мм = 08 L1 ISO 32 = A 40 = B 50 = C 60 = D 70 = E 80 = F 90 = G 100 = H 110 = J 125 = K 140 = L 150 = M 160 = N 170 = P 180 = Q 200 = R 250 = S 300 = T 350 = U 400 = V 450 = W 500 = Y Специ- = X альная длина Kendex Top Notch контурная обработка Kenclamp Kenloc Крепление винтом Kenlever 82° Г 0 90° A A C B S C N C D E D H D K D L M E M O S B P R H P S L T V W B42 Kennametal
