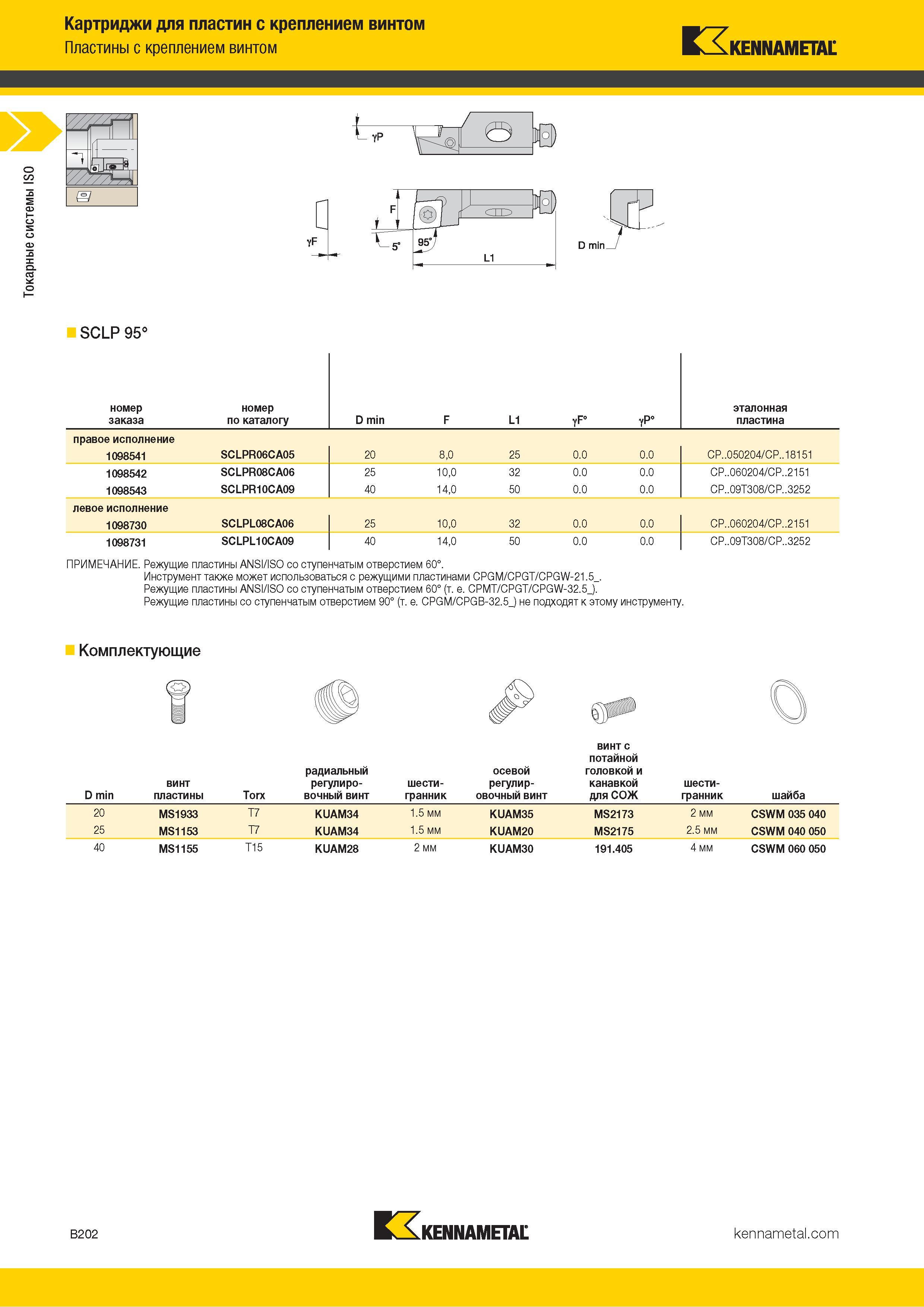

Токарные системы ISO Картриджи для пластин с креплением винтом Пластины с креплением винтом Kennametal SCLP 95° номер заказа номер по каталогу D min F L1 TF° YP° эталонная пластина правое исполнение 1098541 SCLPR06CA05 20 8,0 25 0.0 0.0 CP..050204/CP..18151 1098542 SCLPR08CA06 25 10,0 32 0.0 0.0 CP..060204/CP..2151 1098543 SCLPR10CA09 40 14,0 50 0.0 0.0 CP..09T308/CP..3252 левое исполнение 1098730 SCLPL08CA06 25 10,0 32 0.0 0.0 CP..060204/CP..2151 1098731 SCLPL10CA09 40 14,0 50 0.0 0.0 CP..09T308/CP..3252 ПРИМЕЧАНИЕ. Режущие пластины ANSI/ISO со ступенчатым отверстием 60°. Инструмент также может использоваться с режущими пластинами CPGM/CPGT/CPGW-21.5_. Режущие пластины ANSI/ISO со ступенчатым отверстием 60° (т. е. CPMT/CPGT/CPGW-32.5J. Режущие пластины со ступенчатым отверстием 90° (т. е. CPGM/CPGB-32.5J не подходят к этому инструменту. Комплектующие винт D min пластины Torx радиальный осевой регулиро- шести- регулир- вочный винт гранник овочный винт винт с потайной головкой и канавкой шести- для СОЖ гранник шайба 20 MS1933 T7 KUAM34 1.5 мм KUAM35 MS2173 2 мм CSWM 035 040 25 MS1153 T7 KUAM34 1.5 мм KUAM20 MS2175 2.5 мм CSWM 040 050 40 MS1155 T15 KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 B202 Kennametal
