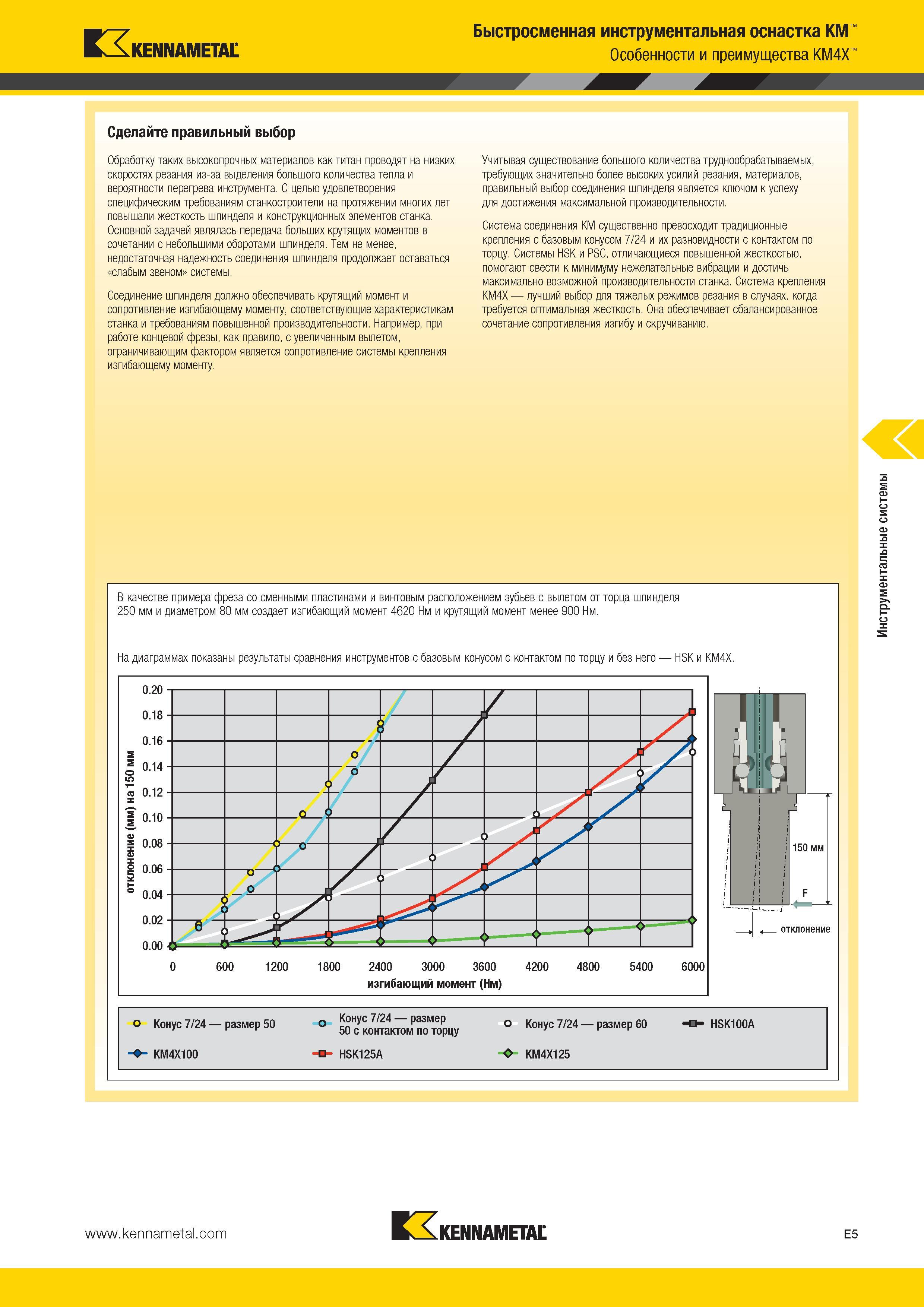

517 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E5

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E5 0517 Lab2u

Kennametal Быстросменная инструментальная оснастка KM Особенности и преимущества KM4X Сделайте правильный выбор Обработку таких высокопрочных материалов как титан проводят на низких скоростях резания из-за выделения большого количества тепла и вероятности перегрева инструмента. С целью удовлетворения специфическим требованиям станкостроители на протяжении многих лет повышали жесткость шпинделя и конструкционных элементов станка. Основной задачей являлась передача больших крутящих моментов в сочетании с небольшими оборотами шпинделя. Тем не менее, недостаточная надежность соединения шпинделя продолжает оставаться слабым звеном системы. Соединение шпинделя должно обеспечивать крутящий момент и сопротивление изгибающему моменту, соответствующие характеристикам станка и требованиям повышенной производительности. Например, при работе концевой фрезы, как правило, с увеличенным вылетом, ограничивающим фактором является сопротивление системы крепления изгибающему моменту. Учитывая существование большого количества труднообрабатываемых, требующих значительно более высоких усилий резания, материалов, правильный выбор соединения шпинделя является ключом к успеху для достижения максимальной производительности. Система соединения KM существенно превосходит традиционные крепления с базовым конусом 7/24 и их разновидности с контактом по торцу. Системы HSK и PSC, отличающиеся повышенной жесткостью, помогают свести к минимуму нежелательные вибрации и достичь максимально возможной производительности станка. Система крепления KM4X лучший выбор для тяжелых режимов резания в случаях, когда требуется оптимальная жесткость. Она обеспечивает сбалансированное сочетание сопротивления изгибу и скручиванию. В качестве примера фреза со сменными пластинами и винтовым расположением зубьев с вылетом от торца шпинделя 250 мм и диаметром 80 мм создает изгибающий момент 4620 Нм и крутящий момент менее 900 Нм. о Конус 7/24 размер 50 0 Конус 7/24 размер 50 с контактом по торцу о Конус 7/24 размер 60 >- HSK100A О KM4X100 □ HSK125A О KM4X125 Kennametal E5 Инструментальные системы
