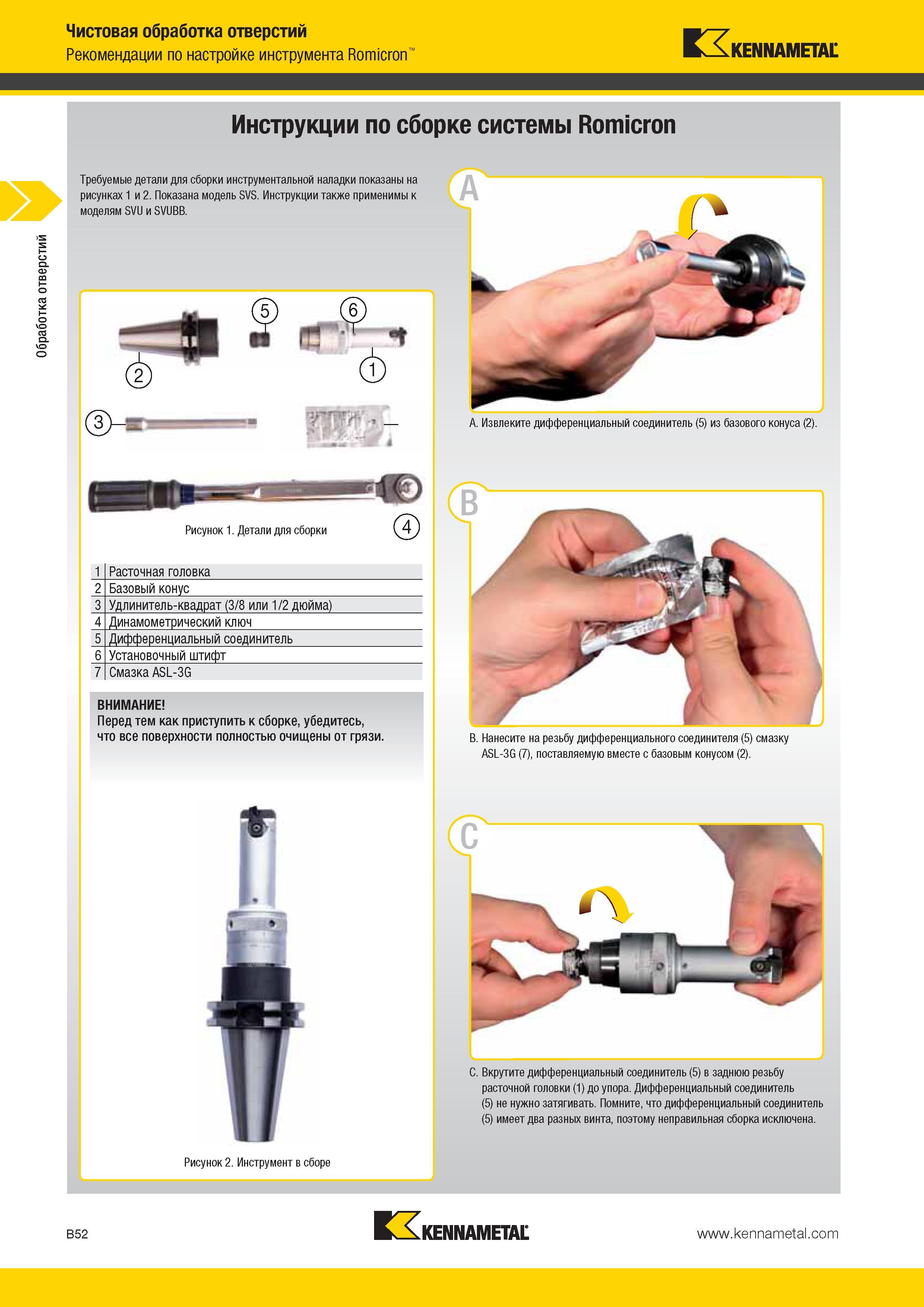

Обработка отверстий Чистовая обработка отверстий Рекомендации по настройке инструмента Romicron Kennametal Инструкции по сборке системы Romicron Требуемые детали для сборки инструментальной наладки показаны на рисунках 1 и 2. Показана модель SVS. Инструкции также применимы к моделям SVU и SVUBB. Рисунок 1. Детали для сборки 1 Расточная головка 2 Базовый конус 3 Удлинитель-квадрат (3/8 или 1/2 дюйма) 4 Динамометрический ключ 5 Дифференциальный соединитель 6 Установочный штифт 7 Смазка ASL-3G ВНИМАНИЕ Перед тем как приступить к сборке, убедитесь, что все поверхности полностью очищены от грязи. Рисунок 2. Инструмент в сборе A. Извлеките дифференциальный соединитель (5) из базового конуса (2). B Нанесите на резьбу дифференциального соединителя (5) смазку ASL-3G (7), поставляемую вместе с базовым конусом (2). C. Вкрутите дифференциальный соединитель (5) в заднюю резьбу расточной головки (1) до упора. Дифференциальный соединитель (5) не нужно затягивать. Помните, что дифференциальный соединитель (5) имеет два разных винта, поэтому неправильная сборка исключена. B52 Kennametal
