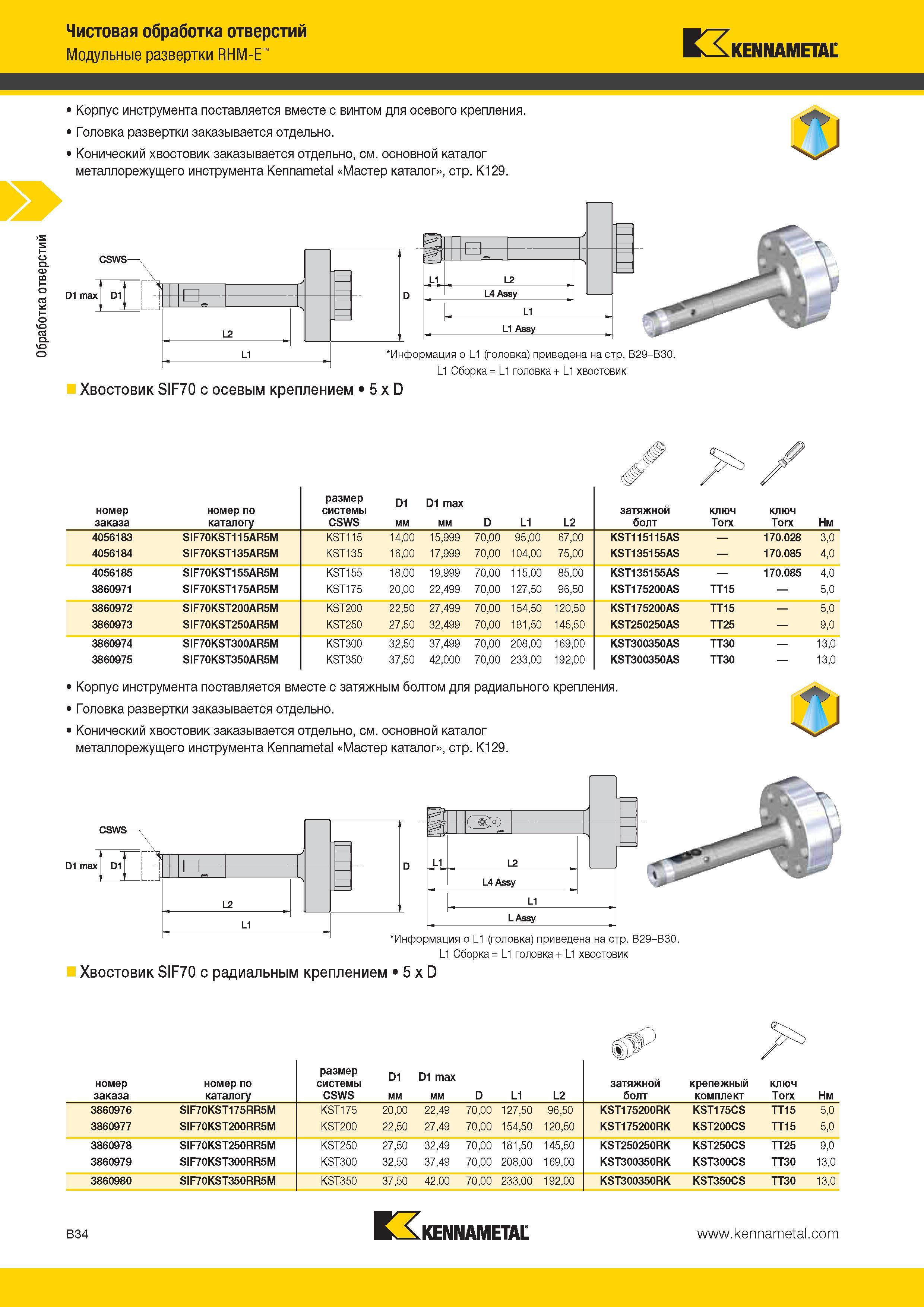

Обработка отверстий Чистовая обработка отверстий Модульные развертки RHM-E Kennametal Корпус инструмента поставляется вместе с винтом для осевого крепления. Головка развертки заказывается отдельно. Конический хвостовик заказывается отдельно, см. основной каталог металлорежущего инструмента Kennametal Мастер каталог , стр. K129. csws D1 max Информация о L1 (головка) приведена на стр. B29-B30. L1 Сборка L1 головка + L1 хвостовик Хвостовик SIF70 с осевым креплением 5 x D О ./ > номер заказа номер по каталогу размер системы CSWS D1 MM D1 max MM D L1 L2 затяжной болт ключ Torx ключ Torx Нм 4056183 SIF70KST115AR5M KST115 14,00 15,999 70,00 95,00 67,00 KST115115AS 170.028 3,0 4056184 SIF70KST135AR5M KST135 16,00 17,999 70,00 104,00 75,00 KST135155AS 170.085 4,0 4056185 SIF70KST155AR5M KST155 18,00 19,999 70,00 115,00 85,00 KST135155AS 170.085 4,0 3860971 SIF70KST175AR5M KST175 20,00 22,499 70,00 127,50 96,50 KST175200AS TT15 5,0 3860972 SIF70KST200AR5M KST200 22,50 27,499 70,00 154,50 120,50 KST175200AS TT15 5,0 3860973 SIF70KST250AR5M KST250 27,50 32,499 70,00 181,50 145,50 KST250250AS TT25 9,0 3860974 SIF70KST300AR5M KST300 32,50 37,499 70,00 208,00 169,00 KST300350AS TT30 13,0 3860975 SIF70KST350AR5M KST350 37,50 42,000 70,00 233,00 192,00 KST300350AS TT30 13,0 Корпус инструмента поставляется вместе с затяжным болтом для радиального крепления. Головка развертки заказывается отдельно. Конический хвостовик заказывается отдельно, см. основной каталог металлорежущего инструмента Kennametal Мастер каталог , стр. K129. csws- D1 max D1 з A 1 В L2 в L1 L1 Сборка L1 головка + L1 хвостовик Хвостовик SIF70 с радиальным креплением 5 x D номер заказа номер по каталогу размер системы CSWS D1 MM D1 max MM D L1 L2 затяжной болт крепежный комплект ключ Torx Нм 3860976 SIF70KST175RR5M KST175 20,00 22,49 70,00 127,50 96,50 KST175200RK KST175CS TT15 5,0 3860977 SIF70KST200RR5M KST200 22,50 27,49 70,00 154,50 120,50 KST175200RK KST200CS TT15 5,0 3860978 SIF70KST250RR5M KST250 27,50 32,49 70,00 181,50 145,50 KST250250RK KST250CS TT25 9,0 3860979 SIF70KST300RR5M KST300 32,50 37,49 70,00 208,00 169,00 KST300350RK KST300CS TT30 13,0 3860980 SIF70KST350RR5M KST350 37,50 42,00 70,00 233,00 192,00 KST300350RK KST350CS TT30 13,0 B34 Kennametal
