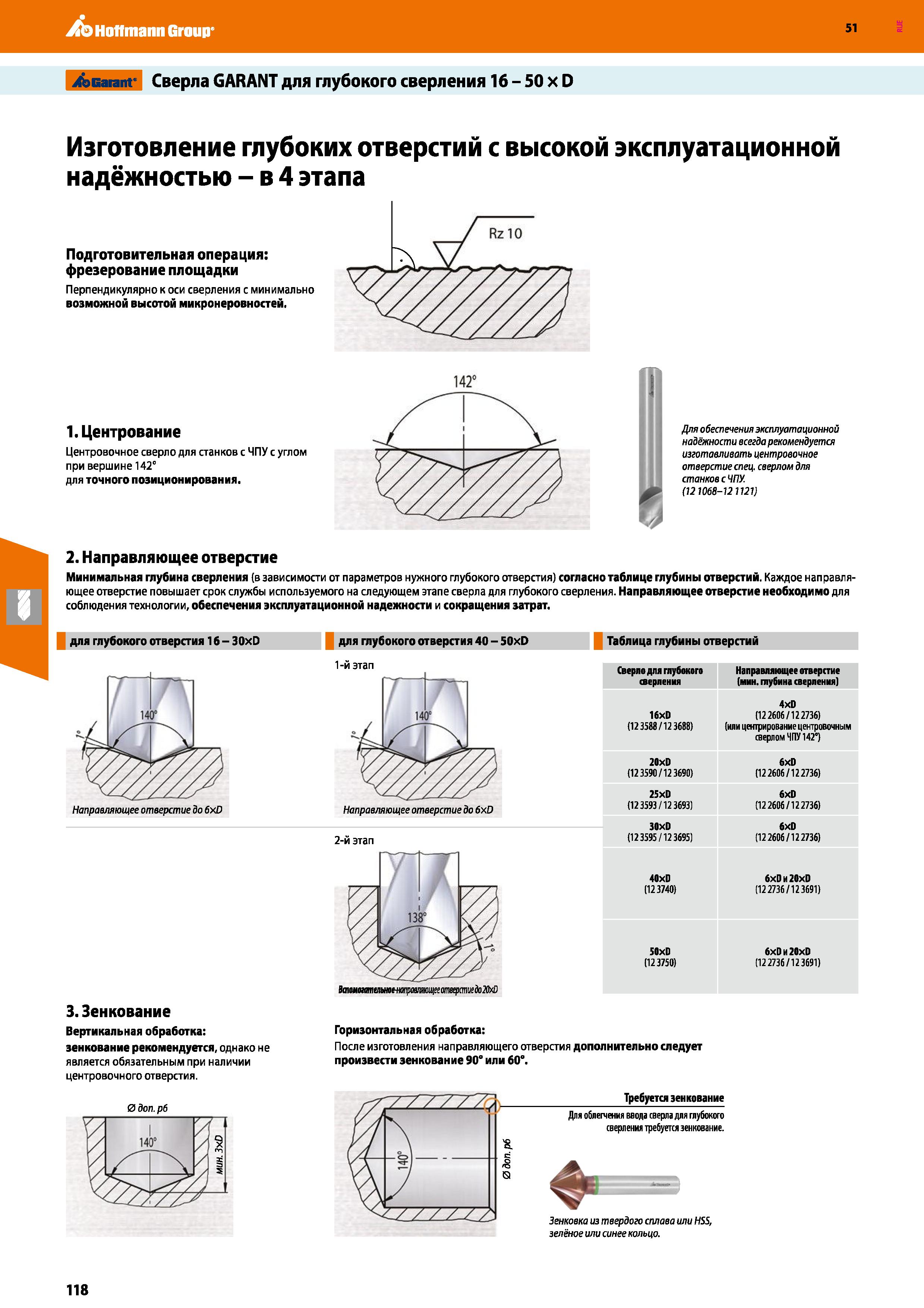

Технология обработки глубоких отверстий с высокой эксплуатационной надёжностью Иллюстрированное описание 4 этапов мехобработки на станках _ Центрование Зенкование Перпендикулярно к оси сверления с минимально возможной высотой микронеровностей. 1.Центрование Центровочное сверло для станков с ЧПУ с углом при вершине 142° для точного позиционирования. Для обеспечения эксплуатационной надёжности всегда рекомендуется изготавливать центровочное отверстие спец. сверлом для станков с ЧПУ. (121068-121121 2. Направляющее отверстие Минимальная глубина сверления (в зависимости от параметров нужного глубокого отверстия) согласно таблице глубины отверстий. Каждое направляющее отверстие повышает срок службы используемого на следующем этапе сверла для глубокого сверления. Направляющее отверстие необходимо для соблюдения технологии, обеспечения эксплуатационной надежности и сокращения затрат. для глубокого отверстия 1 б - 30xD для глубокого отверстия 40 - 50xD Таблица глубины отверстий 3. Зенкование Вертикальная обработка: зенкование рекомендуется, однако не является обязательным при наличии центровочного отверстия. 1-й этап 2-й этап ВашшшшшщшшщсетвсрапиедоШ Горизонтальная обработка: После изготовления направляющего отверстия дополнительно следует произвести зенкование 90° или 60°. Сверло для глубокого сверления Направляющее отверстие (мин. Шубина сверления) 4x0 16x0 (122606/122736) (123588/123688) (или центрирование центровочным сверлом ЧПУ 142Т 20XD 6x0 (123590/123690) (122606/122736) 25x0 6x0 (123593/123693) (122606/122736) 30X0 6x0 (123595/123695) (122606/122736) 40x0 6x0 и 20x0 (123740) 122736/123691) 50x0 6x0 и 20x0 (123750) (122736/123691) Требуется зенкование Для облегчения ввода сверла для глубокого сверления требуется зенкование. 'S. С К Зенковка из твердого сплава или HSS, зелёное или синее кольцо. 118 Hoffmann Group 51 на станках по металлу Сверла GARANT для глубокого сверления 16 - 50 х D Изготовление глубоких отверстий Подготовительная операция: Фрезерование площадки
