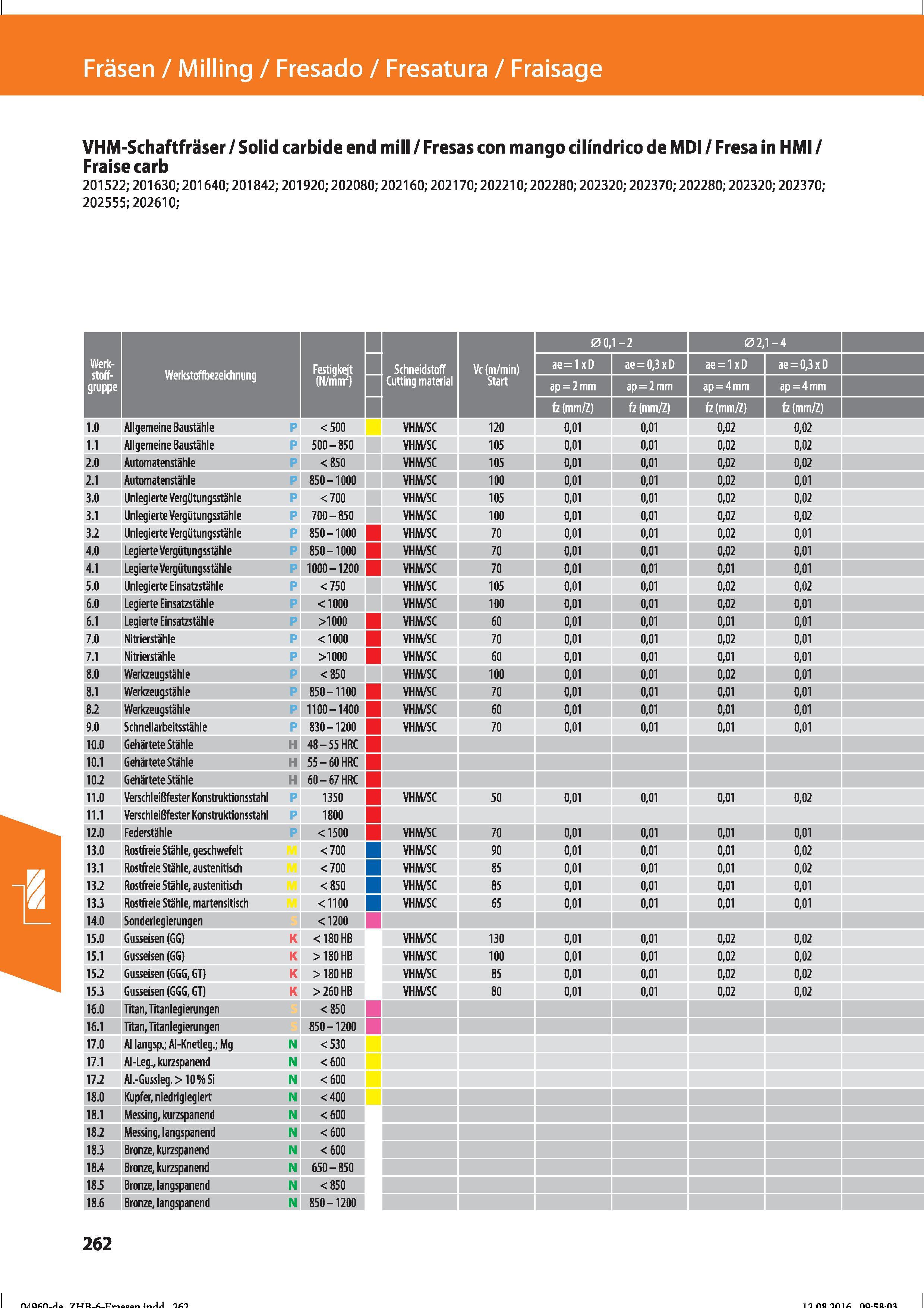

VHM-Schaftfräser / Solid carbide end mill / Fresas con mango cilindrico de MDI / Fresa in HMI / Fraise carb 201522; 201630; 201640; 201842;

VHM-Schaftfräser / Solid carbide end mill / Fresas con mango cilindrico de MDI / Fresa in HMI / Fraise carb 201522; 201630; 201640; 201842; 201920; 202080; 202160; 202170; 202210; 202280; 202320; 202370; 202280; 202320; 202370; 202555; 202610; Fräsen / Milling / Fresado / Fresatura / Fraisage Werk- stoff- gruppe Werkstoffbezeichnung Festigkeit Schneidstoff Vc (m/min) ae = 1 x D ae = 0,3xD ae = 1xD ae = 0,3xD (N/mm3) Cutting material Start ap = 2mm ap=2mm ap=4mm ap=4mm fz (mm/Z) 1.0 Allgemeine Baustähle P <500 VHM/SC 120 0,01 0,01 0,02 0,02 1.1 Allgemeine Baustähle P 500 - 850 VHM/SC 105 0,01 0,01 0,02 0,02 2.0 Automatenstähle P <850 VHM/SC 105 0,01 0,01 0,02 0,02 2.1 Automatenstähle P 850-1000 VHM/SC 100 0,01 0,01 0,02 0,01 3.0 Unlegierte Vergütungsstähle P <700 VHM/SC 105 0,01 0,01 0,02 0,02 3.1 Unlegierte Vergütungsstähle P 700 - 850 VHM/SC 100 0,01 0,01 0,02 0,02 3.2 Unlegierte Vergütungsstähle P 850-1000 1 VHM/SC 70 0,01 0,01 0,02 0,01 4.0 Legierte Vergütungsstähle P 850-1000 1 VHM/SC 70 0,01 0,01 0,02 0,01 4.1 Legierte Vergütungsstähle P 1000-1200 I VHM/SC 70 0,01 0,01 0,01 0,01 5.0 Unlegierte Einsatzstähle P <750 VHM/SC 105 0,01 0,01 0,02 0,02 6.0 Legierte Einsatzstähle P <1000 VHM/SC 100 0,01 0,01 0,02 0,01 6.1 Legierte Einsatzstähle P >1000 VHM/SC 60 0,01 0,01 0,01 0,01 7.0 Nitrierstähle P <1000 VHM/SC 70 0,01 0,01 0,02 0,01 7.1 Nitrierstähle P >1000 VHM/SC 60 0,01 0,01 0,01 0,01 8.0 Werkzeugstähle P <850 VHM/SC 100 0,01 0,01 0,02 0,01 8.1 Werkzeugstähle P 850-1100 1 VHM/SC 70 0,01 0,01 0,01 0,01 8.2 Werkzeugstähle P 1100-1400 1 VHM/SC 60 0,01 0,01 0,01 0,01 9.0 Schnellarbeitsstähle P 830-1200 1 VHM/SC 70 0,01 0,01 0,01 0,01 10.0 Gehärtete Stähle H 48-55 HRC 1 10.1 Gehärtete Stähle H 55-60 HRC 1 10.2 Gehärtete Stähle H 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 VHM/SC 50 0,01 0,01 0,01 0,02 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 VHM/SC 70 0,01 0,01 0,01 0,01 13.0 Rostfreie Stähle, geschwefelt <700 VHM/SC 90 0,01 0,01 0,01 0,02 13.1 Rostfreie Stähle, austenitisch <700 VHM/SC 85 0,01 0,01 0,01 0,02 13.2 Rostfreie Stähle, austenitisch <850 VHM/SC 85 0,01 0,01 0,01 0,01 13.3 Rostfreie Stähle, martensitisch <1100 VHM/SC 65 0,01 0,01 0,01 0,01 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) K <180 HB VHM/SC 130 0,01 0,01 0,02 0,02 15.1 Gusseisen (GG) K >180 HB VHM/SC 100 0,01 0,01 0,02 0,02 15.2 Gusseisen (GGG, GT) K >180 HB VHM/SC 85 0,01 0,01 0,02 0,02 15.3 Gusseisen (GGG, GT) K >260 HB VHM/SC 80 0,01 0,01 0,02 0,02 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg N <530 17.1 Al-Leg., kurzspanend N <600 17.2 Al.-Gussleg. > 10%Si N <600 18.0 Kupfer, niedriglegiert N <400 18.1 Messing, kurzspanend N <600 18.2 Messing, langspanend N <600 18.3 Bronze, kurzspanend N <600 18.4 Bronze, kurzspanend N 650 - 850 18.5 Bronze, langspanend N <850 18.6 Bronze, langspanend N 850-1200
