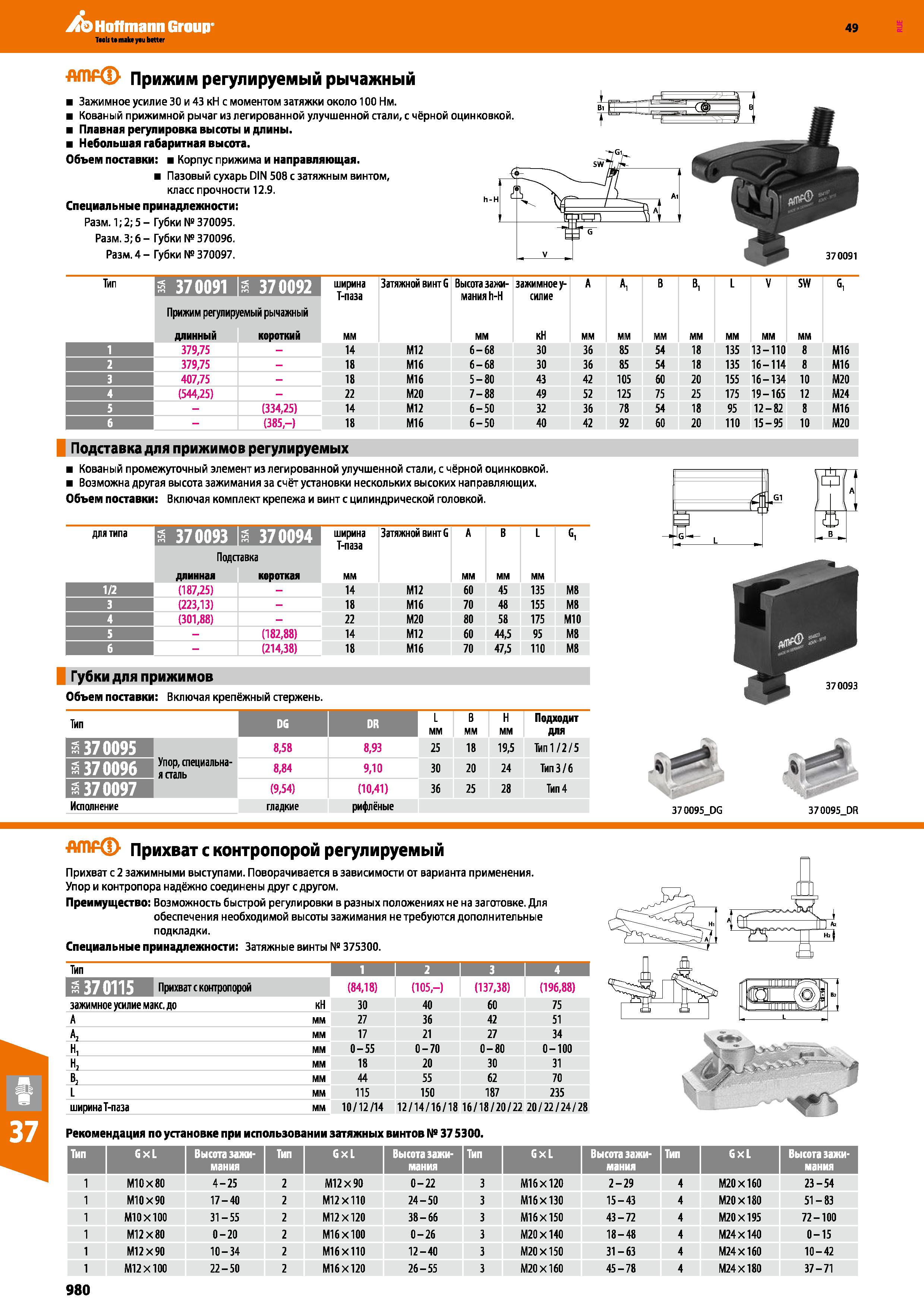

Hoffmann Group Прижим регулируемый рычажный Зажимное усилие 30 и 43 кН с моментом затяжки около 100 Нм. Кованый прижимной рычаг из легированной улучшенной стали, с чёрной оцинковкой. Плавная регулировка высоты и длины. Небольшая габаритная высота. Объем поставки: Корпус прижима и направляющая. Пазовый сухарь DIN 508 с затяжным винтом, класс прочности 12.9. Специальные принадлежности: Разм. 1; 2; 5 - Губки № 370095. Разм. 3; б - Губки № 370096. Разм. 4 - Губки № 370097. 370091 Тип 370091 ширина Т-паза Затяжной винтб Высота зажимания h-H зажимное у- А А, В в, L V SW G, Прижим регулируемый рычажный силие длинный короткий мм кН мм 1 379,75 - 14 М12 6-68 30 36 85 54 18 135 13-110 8 М16 2 379,75 - 18 М16 6-68 30 36 85 54 18 135 16-114 8 М16 3 407,75 - 18 М16 5-80 43 42 105 60 20 155 16-134 10 М20 4 (544,25) - 22 М20 7-88 49 52 125 75 25 175 19-165 12 М24 5 - (334,25) 14 М12 6-50 32 36 78 54 18 95 12-82 8 М16 б - (385,-) 18 М16 6-50 40 42 92 60 20 110 15-95 10 М20 Подставка для прижимов мых Кованый промежуточный элемент из легированной улучшенной стали, с чёрной оцинковкой. Возможна другая высота зажимания за счёт установки нескольких высоких направляющих. Объем поставки: Включая комплект крепежа и винт с цилиндрической головкой. для типа и 370093 ширина Т-паза Затяжной bhhtG А В L Подлавка длинная короткая мм 1 2 (187,25) - 14 М12 60 45 135 М8 3 (223,13) - 18 М16 70 48 155 М8 4 (301,88) - 22 М20 80 58 175 МЮ 5 - (182,88) 14 Ml 2 60 44,5 95 М8 б - (214,38) 18 М16 70 47,5 110 М8 Губки для прижимов Объем поставки: Включая крепёжный стержень. Тип DG DR L мм В мм Н мм Подходит для С jo 370095 Упор,специальна-я сталь 8,58 8,93 25 18 19,5 Тип 1 2 5 < un гл 370096 8,84 9,10 30 20 24 Тип 3 6 < 370097 (9,54) (10,41) 36 25 28 Тип 4 Исполнение гладкие рифлёные Ж ф 370093 37 0095 DG Прихват с контропорой регулируемый Прихват с 2 зажимными выступами. Поворачивается в зависимости от варианта применения. Упор и контропора надёжно соединены друг с другом. Преимущество: Возможность быстрой регулировки в разных положениях не на заготовке. Для обеспечения необходимой высоты зажимания не требуются дополнительные подкладки. Специальные принадлежности: Затяжные винты № 375300. Тип 1 1 I 2 1 з 1 4 Прихват с контролорой (84,18) (105,-) (137,38) (196,88) зажимное усилие макс. до кН 30 40 60 75 А мм 27 36 42 51 Ы мм 17 21 27 34 н, мм 0-55 0-70 0-80 0-100 н2 мм 18 20 30 31 в2 мм 44 55 62 70 L мм 115 150 187 235 ширина Т-паза мм 10 12 14 12 14 16 18 16 18 20 22 20 22 24 28 Рекомендация по установке при использовании затяжных винтов № 37 5300. Тип G х L Высота зажи- Тип GxL Высота зажи- Тип GxL Высота зажи- Тип GxL Высота зажи- мания мания мания мания 1 М10Х80 4-25 2 N112x90 0-22 3 М16 х 120 2-29 4 М20 х 160 23-54 1 МЮ х 90 17-40 2 М12 х110 24-50 3 М16 х 130 15 - 43 4 М20 х 180 51-83 1 МЮхЮО 31-55 2 М12 X120 38-66 3 М16Х150 43 - 72 4 М20Х195 72-100 1 М12Х80 0-20 2 М16 х100 0-26 3 М20Х140 18-48 4 М24Х140 0-15 1 М12Х90 10-34 2 М16 х110 12 - 40 3 М20 х 150 31-63 4 М24Х160 10-42 1 М12Х100 22-50 2 М16 х120 26-55 3 М20Х160 45 - 78 4 М24Х180 37-71 980
