952 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.952

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 952 0952 Lab2u

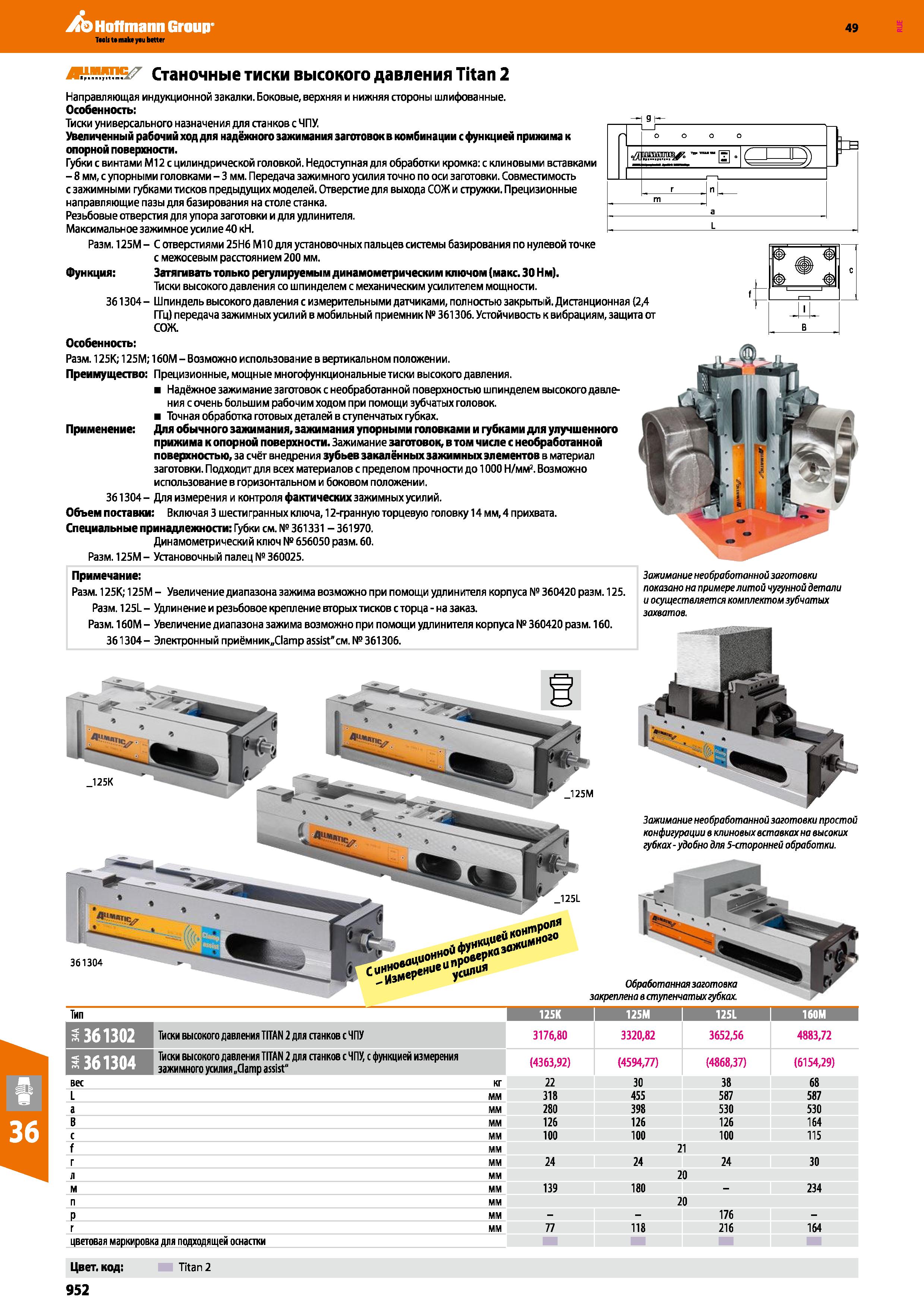

Hoffmann Group 49 Станочные тиски высокого давления Titan 2 Тип 1 125К 125М 1 125L 160М S36 Тиски высокого давления TITAN 2 для панков с ЧПУ 3176,80 3320,82 3652,56 4883,72 36 IWVf Тиски высокого давления TITAN 2 для панков с ЧПУ, с функцией измерения зажимного усилия „Clamp assist" (4363,92) (4594,77) (4868,37) (6154,29) вес кг 22 30 38 68 L мм 318 455 587 587 а мм 280 398 530 530 В мм 126 126 126 164 с мм 100 100 100 115 f мм 21 г мм 24 24 24 30 л мм 20 м мм 139 180 - 234 п мм 20 е мм - - 176 - г мм 77 118 216 164 цветовая маркировка для подходящей оснастки Цвет, код; Titan 2 Примечание: Разм. 125К; 125М - Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 разм. 125. Разм. 125L - Удлинение и резьбовое крепление вторых тисков с торца - на заказ. Разм. 160М - Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 разм. 160. 361304 - Электронный приёмник„С1атр assist”см. № 361306. Зажимание необработанной заготовки показано на примере литой чугунной детали и осуществляется комплектом зубчатых захватов. Направляющая индукционной закалки. Боковые, верхняя и нижняя стороны шлифованные. Особенность: Тиски универсального назначения для станков с ЧПУ Увеличенный рабочий ход для надёжного зажимания заготовок в комбинации с функцией прижима к опорной поверхности. Губки с винтами М12 с цилиндрической головкой. Недоступная для обработки кромка: с клиновыми вставками - 8 мм, с упорными головками - 3 мм. Передача зажимного усилия точно по оси заготовки. Совместимость с зажимными губками тисков предыдущих моделей. Отверстие для выхода СОЖ и стружки. Прецизионные направляющие пазы для базирования на столе станка. Резьбовые отверстия для упора заготовки и для удлинителя. Максимальное зажимное усилие 40 кН. Разм. 125М - С отверстиями 25 Н6 М10 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. Функция: Затягивать только регулируемым динамометрическим ключом (макс. 30 Нм). Тиски высокого давления со шпинделем с механическим усилителем мощности. 361304 - Шпиндель высокого давления с измерительными датчиками, полностью закрытый. Дистанционная (2,4 ГГц) передача зажимных усилий в мобильный приемник № 361306. Устойчивость к вибрациям, защита от СОЖ. Особенность: Разм. 125К; 125М; 160М - Возможно использование в вертикальном положении. Преимущество: Прецизионные, мощные многофункциональные тиски высокого давления. Надёжное зажимание заготовок с необработанной поверхностью шпинделем высокого давления с очень большим рабочим ходом при помощи зубчатых головок. Точная обработка готовых деталей в ступенчатых губках. Применение: Для обычного зажимания, зажимания упорными головками и губками для улучшенного прижима к опорной поверхности. Зажимание заготовок, в том числе с необработанной поверхностью, за счёт внедрения зубьев закалённых зажимных элементов в материал заготовки. Подходит для всех материалов с пределом прочности до 1000 Н мм2. Возможно использование в горизонтальном и боковом положении. 361304- Для измерения и контроля фактических зажимных усилий. Объем поставки: Включая 3 шестигранных ключа, 12-гранную торцевую головку 14 мм, 4 прихвата. Специальные принадлежности: Губки см. № 361331 - 361970. Динамометрический ключ № 656050 разм. 60. Разм. 125М - Установочный палец № 360025. Зажимание необработанной заготовки простой конфигурации в клиновых вставках на высоких губках-удобно для 5<торонней обработки. Обработанная заготовка закреплена в ступенчатых губках. 361304 952
