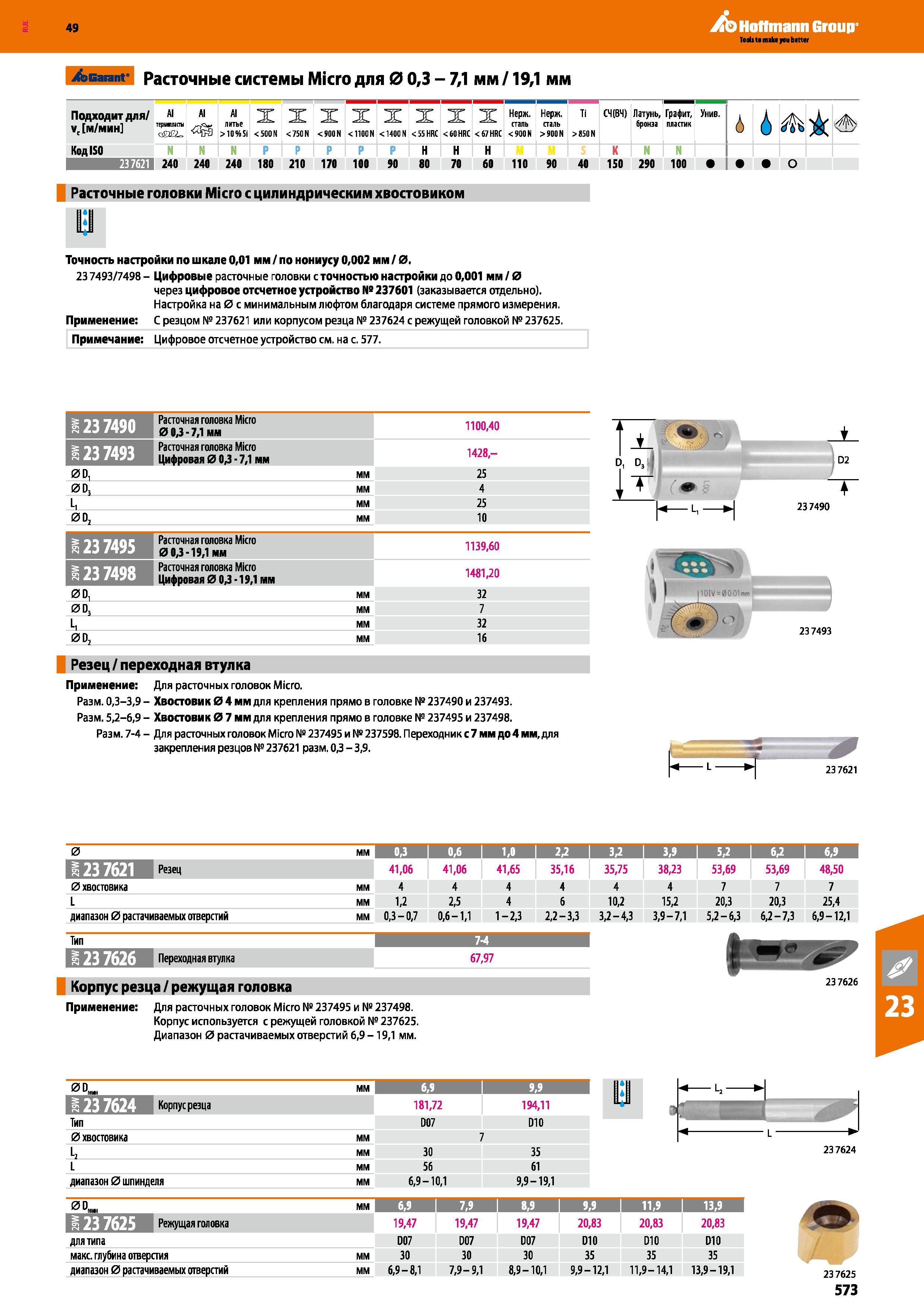

Hoffmann Group > Garant Расточные системы Micro для 0 0,3 - 7,1 мм 19,1 мм Подходит для vc м/мин AI терышапъ Al 10 % Si X <500N X < 75C N X <900N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <67 HRC Нержавеющая сталь <900N Нержавеющая сталь >900N Ti >850N СЧ(ВЧ) Латунь, бронза Графит, пластик Унив. 4 i л. Код ISO N P H к N 240 240 240 180 210 170 100 90 80 70 60 110 90 40 150 290 100 о Расточные головки Micro с цилиндрическим хвостовиком i:g Точность настройки по шкале 0,01 мм по нониусу 0,002 мм 0. 23 7493 7498 - Цифровые расточные головки с точностью настройки до 0,001 мм 0 через цифровое отсчетное устройство №237601 (заказывается отдельно). Настройка на 0 с минимальным люфтом благодаря системе прямого измерения. Применение: С резцом № 237621 или корпусом резца № 237624 с режущей головкой № 237625. Примечание: Цифровое отсчетное устройство см. на с. 577. 23 7490 Расточная головка Micro 0 0,3 - 7,1 мм 1237493 Расточная головка Micro Цифровая 0 0,3 - 7,1 мм 0D, 0D3 Li 0D2 Резец переходная втулка мм 1100,40 1428,- 25 4 25 10 Применение: Для расточных головок Micro. Разм. 0,3-3,9 - Хвостовик 0 4 мм для крепления прямо в головке № 237490 и 237493. Разм. 5,2-6,9 - Хвостовик 0 7 мм для крепления прямо в головке № 237495 и 237498. Разм. 7-4 - Для расточных головок Micro № 237495 и № 237598. Переходник с 7 мм до 4 и закрепления резцов № 237621 разм. 0,3 - 3,9. 23 7490 Расточная головка Micro KiLSCiitffl 0 о,з -19,1 мм 1139,60 ESTVT l Расточная головка Micro кЕмВМйЯ Цифровая 00,3-19,1 мм 1481,20 0D, мм 32 1 now = eooimrr. 0D3 мм 7 L, мм 32 0D2 мм 16 1 Zj ЧЫ и, для 23 7621 0 мм 0,3 I 0,6 I 1,0 I V I 3,2 I 3,9 I 5,2 I 6,2 I 6,9 1123 7621 41,06 41,06 41,65 35,16 35,75 38,23 53,69 53,69 48,50 Диаметр хвостовика мм 4 4 4 4 4 4 7 7 7 L мм 1,2 2,5 4 6 10,2 15,2 20,3 20,3 25,4 диапазон 0 растачиваемых отверстий мм 0,3-0,7 0,6-1,1 1-2,3 2,2-3,3 3,2-4,3 3,9-7,1 5,2-6,3 6,2-7,3 6,9-12,1 Тип 7-4 123 7626 Переходная втулка 67,97 Корпус резца режущая головка Применение: Для расточных головок Micro № 237495 и № 237498. Корпус используется с режущей головкой № 237625. Диапазон 0 растачиваемых отверстий 6,9 - 19,1 мм. 0D мм 1 6,9 I 9,9 f 1123 7624 181,72 194,11 Тип D07 D10 Диаметр хвостовика мм 7 L мм 30 35 L мм 56 61 диапазон 0 шпинделя мм 6,9-10,1 9,9-19,1 23 7626 23 7624 00 "'ним мм 6,9 1 7,9 1 8,9 9,9 11,9 1 13,9 II23 7625 19,47 19,47 19,47 20,83 20,83 20,83 для типа D07 D07 D07 D10 D10 D10 макс. глубина отверстия мм 30 30 30 35 35 35 диапазон 0 растачиваемых отверстий мм 6,9-8,1 7,9-9,1 8,9-10,1 9,9-12,1 11,9-14,1 13,9-19,1 23 7625 573
